Ruck DVN 225 E2 20

Name: Ruck DVN 225 E2 20
Brand: Ruck
SKU: 128045

Даховий відцентровий витяжний вентилятор з вертикальним випуском повітря

Виробник: Ruck

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Під замовлення

Код товару: ID27376

договірна

Відцентровий даховий витяжний вентилятор для видалення повітря з кухонь Ruck DVN 225 E2 20 . Продуктивність: 1430 м3/год; Сумарний рівень звукової потужності (вхід/вихід/на корпусі): 72/76/- дБ(А); Споживана потужність: 238 Вт; Максимальна температура переміщуваного повітря: 120 °С.

Напруга, В:230

Об./хв:2930

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Ruck DVN 225 E2 20

Опис

Загальні відомості про промислові дахові вентилятори Ruck DVN 225 E2 20

Дахові вентилятори Ruck DVN 225 E2 20 з вертикальним випуском повітря і міцним корпусом зі стійкого до погодних впливів металу. Використовувана крильчатка з загнутими назад лопатками відрізняється високим ККД і низькою чутливістю до забруднень. Електродвигун розташований поза потоком повітря, відповідно до вимог стандарту VDI 2052. Витяжний вентилятор може застосовуватися для видалення повітря з температурою до 120 °C з промислових кухонь.

Конструктивні особливості дахових витяжних вентиляторів Ruck DVN 225 E2 20

Робоче колесо з радіальної крильчаткою із заломленими назад лопатками, збалансоване в двох площинах згідно класу якості G 6.3 відповідно до DIN ISO 1940
Двигун з зовнішнім ротором, управління по напрузі, термостатні вимикачі з зовнішніми виводами, конденсатор включений у внутрішню схему
Корпус зі стійкого до погодних впливів алюмінію AlMg3
Вбудований піддон і стічний жолоб забезпечують контрольований збір і відведення жирних відходів
Вертикальний вихід повітря запобігає забрудненню даху
Корпус вентилятора можна розкладати в цілях проведення техобслуговування та очищення
Температура робочого середовища до 120 °C
Низьке енергоспоживання за рахунок високого ККД
Вбудований контрольний вимикач, який значно спрощує процедуру електричного підключення
Частоту обертання вентилятора можна регулювати за допомогою ступеневого трансформатора.

Великий спектр аксесуарів: 5-ступінчастий трансформатор, даховий короб, даховий глушник, що входить фланець, гнучке з'єднання, автоматичний даховий клапанний затвор.

Характеристики

Основні

Модель

Ruck DVN 225 E2 20

Напруга, В

230

Сила струму, А

1,8

Частота струму, Гц

Об./хв

2930

Клас ізоляції двигуна

Клас захисту пристрою, IP

Матеріал корпуса

Метал

Макс. температура переміщуваного повітря, °С

120

Маса, кг

19,4

Ємність конденсатора, мкФ

8,0

Продуктивність, м³/год

1430

Споживана потужність, Вт

238

Сумарний рівень звукової потужності, не більш, dB(A)

72/76/-

Температура переміщуваного середовища, °С

Фазність

1-фазний

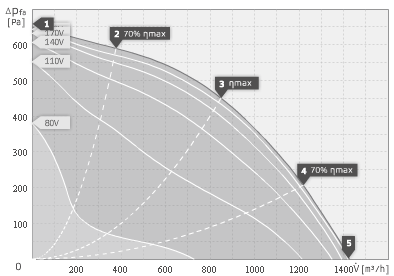

Аеродинамічні характеристики дахових вентиляторів Ruck DVN 225 E2 20

Робоча точка*	1	2	3	4	5
Ток I, A	0,7	0,9	1,1	1,0	0,9
Споживана потужність P₁, Вт	145	201	237	222	191
Кількість обертів n, 1/хв	2931	2892	2864	2881	2902
РЗП на вході L_WA5, dB(A)	75	71	72	75	78
РЗП на виході L_WA6, dB(A)	78	75	76	78	80
РЗП ззовні корпуса L_WA2, dB(A)	-	-	-	-	-

*Робоча точка

при максимальному підвищенні тиску
70% від максимального ККД відносно статичного тиску/підвищений тиск
найбільш ефективна робоча точка
70% від максимального ККД відносно статичного тиску/підвищена витрата повітря
вільне нагнітання

Рівень звукової потужності в октавних смугах частот

Модель	Ruck DVN 225 E2 20	Гц	Σ	63	125	250	500	1000	2000	4000	8000
РЗП на вході	L_WA5, dB(A)	1	75	54	63	67	68	68	66	65	60
		2	71	46	55	64	65	66	63	62	56
		3	72	44	53	63	66	66	63	62	60
		4	75	48	54	68	69	69	65	66	66
		5	78	51	55	71	71	71	67	68	69
РЗП на виході	L_WA6, dB(A)	1	78	57	66	70	71	71	70	66	63
		2	75	50	61	68	69	69	68	63	58
		3	76	48	57	67	70	71	68	64	59
		4	78	48	57	69	72	73	71	67	64
		5	80	49	58	71	74	75	73	70	67
РЗП ззовні корпуса	L_WA2, dB(A)	1	-	-	-	-	-	-	-	-	-
		2	-	-	-	-	-	-	-	-	-
		3	-	-	-	-	-	-	-	-	-
		4	-	-	-	-	-	-	-	-	-
		5	-	-	-	-	-	-	-	-	-

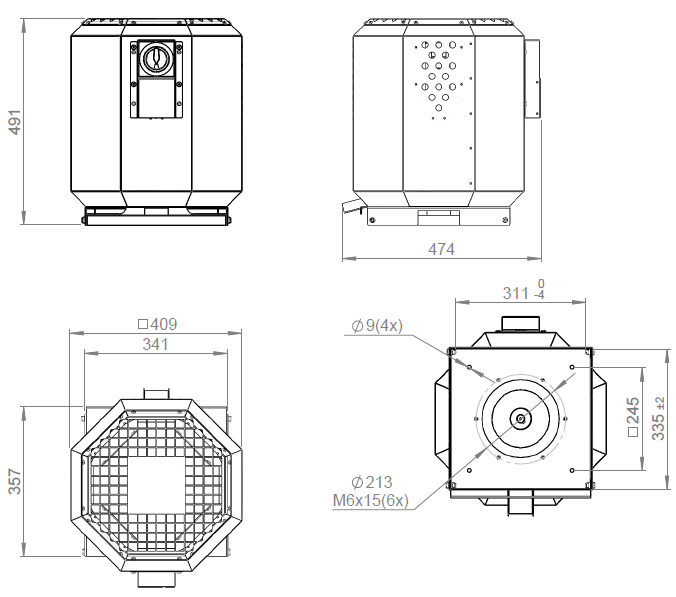

Габаритні розміри дахового вентилятора Ruck DVN 225 E2 20
