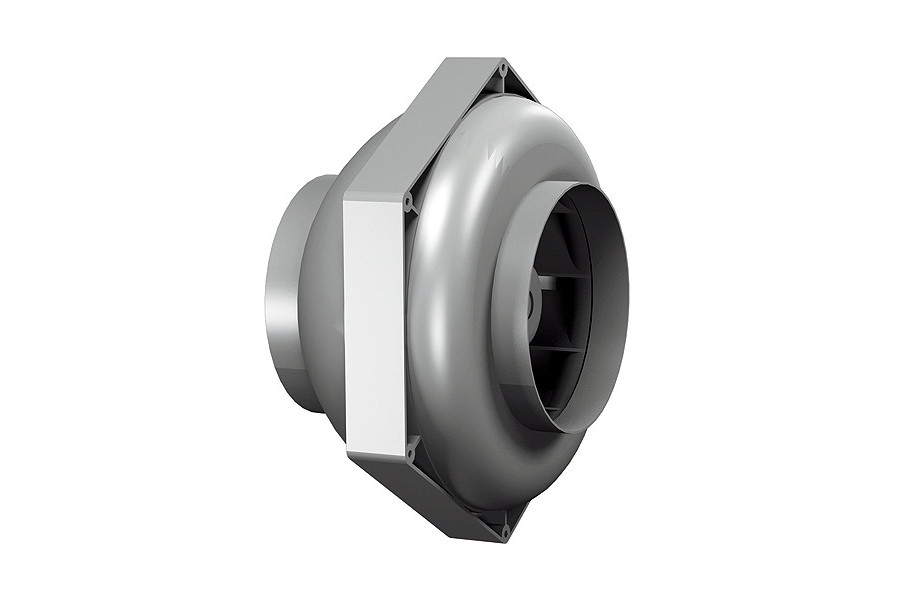

Конструкція та виконання RS 315L
Трубні вентилятори RS 315L втілили у собі ідеальне технічне рішення, яке об'єднало переваги осьового вентилятора - прямий струм повітря та простий монтаж з високою стабільністю тиску, низьким рівнем звуку й більшим ККД відцентрового вентилятора.
Область застосування RS 315L
Трубні вентилятори Rosenberg RS застосовуються в системах вентиляції і кондиціонування повітря житлових, громадських і виробничих будівель і споруд.
Пластиковий корпус RS 315L
Трубні вентилятори Rosenberg RS 100L мають корпус з міцного до ударів та важкозаймистого пластика з напрямними розподільниками потоку. Клемна коробка вмонтована, ступінь захисту IР44. Крильчатки виконані з пластика. Привод здійснюється електродвигуном із зовнішнім ротором, що має ступінь захисту IР44. Електродвигун відповідає вимогам VDE0530, клас ізоляційних матеріалів F з додатковим захистом від вологи. Передбачено вмонтований термоконтакт, послідовно з'єднаний з обмоткою електродвигуна. Постачається в окремій картонній коробці в підготовленому до монтажу стані.
Переваги пластикового корпуса у порівнянні зі сталевим корпусом:
- менший рівень шуму;
- не зазнає корозії
- просте кріплення за допомогою кронштейна;
- більший тиск і ККД завдяки напрямним розподільникам потоку.
Монтаж RS 315L
Для монтажу застосовуються жорсткі, гнучкі алюмінієві або пластмасові повітроводи стандартного діаметру. При прокладанні магістралі через кілька поверхів необхідно дотримуватися місцевих вимог протипожежного захисту.
Аеродинамічні характеристики RS 315L
Аеродинамічні характеристики для даного типу вентиляторів були виміряні в монтажному положенні B (встановлюється на напірної стороні і відкритою з боку всмоктування) і показують зміну повного тиску (Δpt) залежно від витрати повітря. Динамічний тиск (Pd2) визначається на зрізі нагнітального патрубка вентилятора. На аеродинамічних характеристиках вентиляторів представлений середньозважений LWA6 рівень звукової потужності вентилятора з боку напору в систему повітропроводів (числа, обведені колом). Відносні октавні рівні звукової потужності LWArel при середніх частотах октавних смуг можна знайти у відповідних таблицях для кожного типорозміру вентилятора.
Рівень шуму RS 315L
LWA 2 , LWOct 2 рівень звукової потужності корпус
LWA 5 , LWOct 5 рівень звукової потужності вхід
LWA 6 , LWOct 6 рівень звукової потужності вихід.
У таблиці зазначені рівні звукової потужності, оцінені за фільтром А відповідно DIN 45 635 частина 38 для робочої точки з середнім значенням продуктивності за повітрям та в трьох напрямках.
| Модель | LWA |
| LWA2 dbA | LWA5 dbA | LWA6 dbA |
| RS 315L | 51 | 62 | 60 |
