RKD 1,2

Конструкція та призначення регулюючого пристрою для вибухозахищеного двигуна RKD 1,2

Мають не вибухобезпечний корпус і не призначені для установки у вибухонебезпечній зоні!

Трифазні 5-ступеневі пристрої регулювання обертів зі світловим сигналізатором роботи для трансформаторного регулювання двигунів Ex, керованих напругою.

Захист вибухозахищеного двигуна за допомогою RKD 1,2

При перевищенні максимально припустимої температури обмотки двигуна/вентилятора вмонтовані в обмотки позистори підвищують свій опір у сотні разів. Вмонтований у регулятор Rosenberg позисторний розчіплювач розмикає контур магнітного пускача та від'єднує двигун/вентилятор від мережі. Після усунення несправності повторне включення можливе тільки через 0-положення 5-ступеневої ручки перемикача.

Після вікдлючення живлення RKD 1,2

У типоряду RKD при відновленні живлення повторне включення можливе тільки через 0-положення 5-ступеневої ручки перемикача.

Виконання RKD 1,2

RКD 1,2-3,8 корпус із алюмінієвою нижньою частиною і світло-сірою пластиковою верхньою частиною в захисному виконанні IP 54. RКD 5 - 10 сталевий корпус зі штучним покриттям у захисному виконанні IP 54. RКD 14 сталевий корпус зі штучним покриттям у захисному виконанні IP 54.

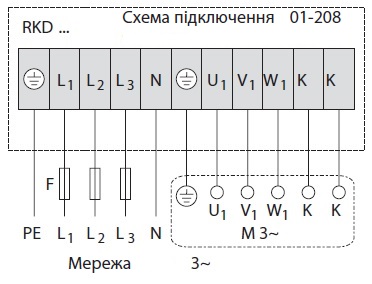

Схема підключення RKD 1,2
