Канальный трубний вентилятор R 250

Конструкція та виконання R 250

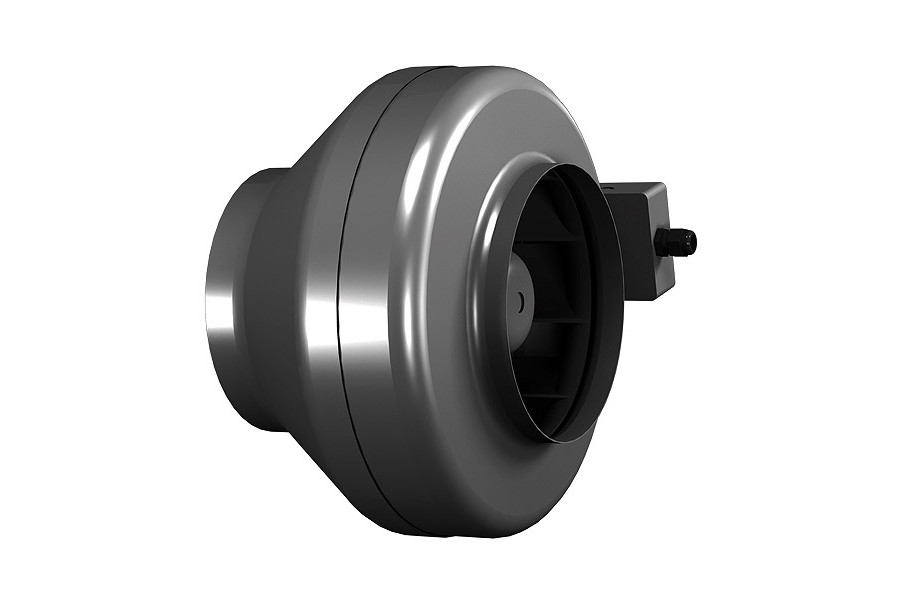

Трубні вентилятори R 250 втілили у собі ідеальне технічне рішення, яке об'єднало переваги осьового вентилятора - прямий струм повітря та простий монтаж з високою стабільністю тиску, низьким рівнем звуку й більшим ККД відцентрового вентилятора.

Область застосування R 250

Трубні вентилятори Rosenberg R застосовуються в системах вентиляції і кондиціонування повітря житлових, громадських і виробничих будівель і споруд.

Металевий корпус R 250

Вентилятори типорозмірів R100-355L мають корпус із оцинкованого сталевого листа. Привод здійснюється електродвигуном із зовнішнім ротором, що має ступінь захисту IР 44/54. Електродвигун відповідає вимогам VDE0530, клас ізоляційних матеріалів F з додатковим захистом від вологи. Передбачено вмонтований термоконтакт, послідовно з'єднаний з обмоткою електродвигуна. Починаючи з типорозміру 355, термоконтакт виведений окремо.

Монтаж R 250

Для монтажу застосовуються жорсткі, гнучкі алюмінієві або пластмасові повітроводи стандартного діаметру. При прокладанні магістралі через кілька поверхів необхідно дотримуватися місцевих вимог протипожежного захисту.

Аеродинамічні характеристики R 250

Аеродинамічні характеристики для даного типу вентиляторів були виміряні в монтажному положенні B (встановлюється на напірної стороні і відкритою з боку всмоктування) і показують зміну повного тиску (Δpt) залежно від витрати повітря. Динамічний тиск (Pd2) визначається на зрізі нагнітального патрубка вентилятора. На аеродинамічних характеристиках вентиляторів представлений середньозважений LWA6 рівень звукової потужності вентилятора з боку напору в систему повітропроводів (числа, обведені колом). Відносні октавні рівні звукової потужності LWArel при середніх частотах октавних смуг можна знайти у відповідних таблицях для кожного типорозміру вентилятора.

Рівень шуму R 250

LWA 2 , LWOct 2 рівень звукової потужності корпус
LWA 5 , LWOct 5 рівень звукової потужності вхід
LWA 6 , LWOct 6 рівень звукової потужності вихід.
У таблиці зазначені рівні звукової потужності, оцінені за фільтром А відповідно DIN 45 635 частина 38 для робочої точки з середнім значенням продуктивності за повітрям та в трьох напрямках.
