Пристрій керування та регулювання MSD 2 (2,5 кВт)

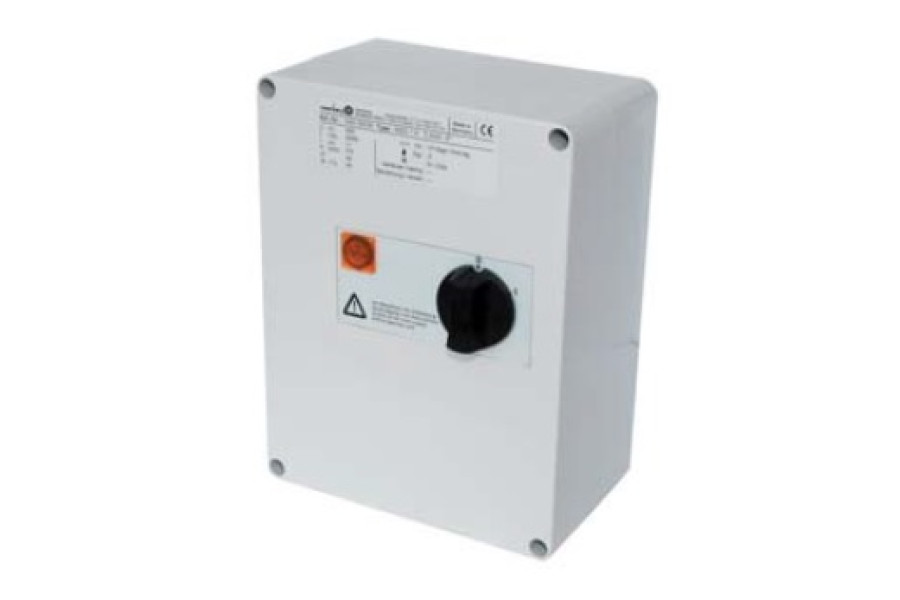

Конструкція та виконання керуючого пристрою MSD 2 (2,5 кВт)

Керуючі пристрої з функцією вмикання/ вимикання, магнітним пускачем і світловим сигналізатором роботи. Пристрої регулювання електродвигуна розраховані стандартно на підключення у виконанні D (3 фази) до 2,5 кВт та виконанні Е (1 фаза) до 1,3 кВт.

Захист двигуна за допомогою MSD 2 (2,5 кВт)

При перевищенні максимально припустимої температури обмотки двигуна / вентилятора відкриваються вмонтовані в обмотки термоконтакти. Вмонтований у пристрій магнітний пускач розмикається і від'єднує двигун / вентилятор від мережі. Після усунення несправності повторне вмикання можливе тільки через 0-положення ручки перемикача.

Після вікдлючення живлення MSD 2 (2,5 кВт)

У типоряду MSE / MSD після відновлення живлення відбувається автоматичне повторне включення.

Виконання MSD 2 (2,5 кВт)

MSE / MSD масивний світло-сірий пластиковий корпус у захисному виконанні IP 54.

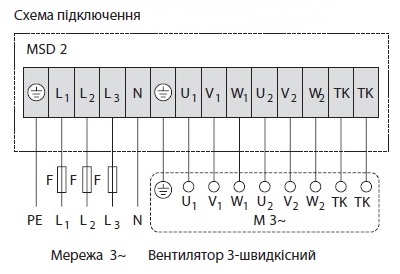

Схема підключення MSD 2 (2,5 кВт)
