KHAG 560.6 IF W

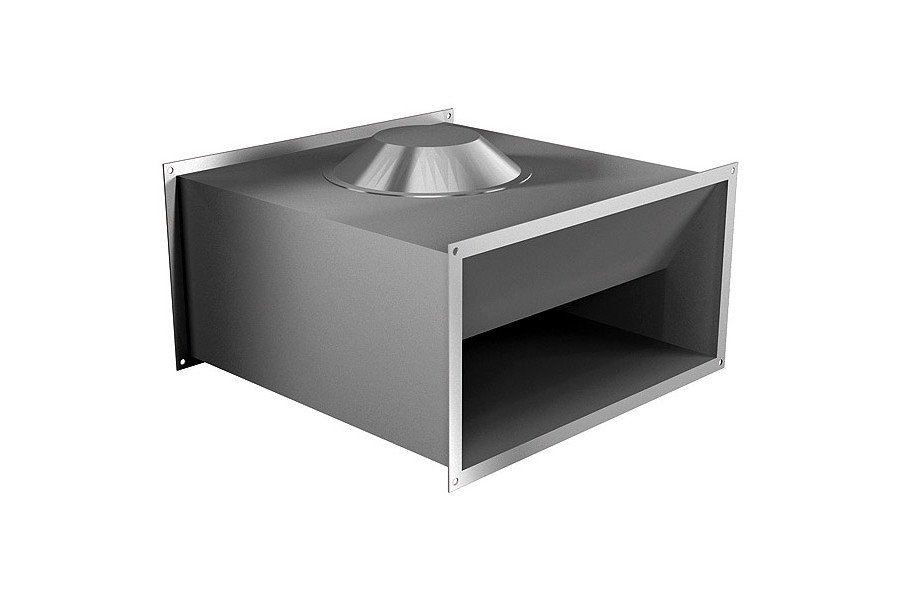

Корпус KHAG 560.6 IF W

Корпус, яким оснащені вентилятори Rosenberg KHAG, виготовлений з оцинкованого сталевого листа та виконаний у вигляді каналу прямокутного перетину. Таким чином, вентилятор KHAG 560.6 IF W можна встановлювати безпосередньо у вентиляційному каналі у будь-якому положенні. З боку входу й виходу вентилятор обладнаний стандартним фланцем завширшки 20 мм.

Крильчатка KHAG 560.6 IF W

Робоче колесо змонтоване безпосередньо на приводному електродвигуні та збалансоване разом з ним відповідно класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно. У вентиляторі KHAG 560.6 IF W використовуються робочі колеса великої продуктивності із загнутими назад лопатями, виготовлені з стійкого до дії морської води алюмінію (AlMg3).

ЕС-мотор KHAG 560.6 IF W

Як приводний використовується двигун постійного струму, що комутується електронно. Завдяки рівномірно розподіленому ККД навіть при знижених обертах досягається високий рівень ККД.

Захист двигуна KHAG 560.6 IF W

Захист двигуна здійснюється шляхом безпосереднього контролю величини струму електронним керуючим пристроєм. Як спецвиконання постачається додатковий захист, реалізований на вмонтованих в обмотку позисторах.

Електронний керуючий пристрій KHAG 560.6 IF W

Електронний керуючий пристрій розташований поблизу від приводного двигуна безпосередньо в ЕС-вентиляторі. Ця технологія дозволяє підтримувати синхронну кількість обертів. Таким чином, можливі різноманітні варіанти керування, наприклад в залежності від тиску, температури або часу. Неправильний напрямок обертання при цьому виключений.

Підключення до электричної мережі KHAG 560.6 IF W

ЕС-вентилятори Rosenberg серійно обладнані легко доступним вимикачем (IP54), розташованим на зовнішній стінці вентилятора. Підключення до мережі 1~230 В виконується згідно схемі, що міститься у вимикачі.

Контроль параметрів відцентрового вентилятора Rosenberg KHAG 560.6 IF W

Завдяки застосуванню сучасної техніки в комбінації з ЕС-технологією стає можливим об `єднання багатьох вентиляторів в єдину систему. Спеціально розроблене програмне забезпечення дозволяє здійснювати високоточний контроль всіх вентиляторів. Параметри вентилятора можуть бути відображені на дисплеї. При цьому є можливим налагодити кожний підключений ЕС-вентилятор спеціально під вимоги користувача.

Регулювання тиску KHAG 560.6 IF W

ЕС-вентилятори Rosenberg серійно обладнані датчиком тиску. В залежності від вихідного сигналу датчика змінюється кількість обертів двигуна. Згідно до попередньо заданої величини тиску вентилятор виходить в робочу точку.

Підключення до електричної мережі KHAG 560.6 IF W

Привідні електродвигуни мають ступінь захисту IP54 з додатковим захистом від вологи, кабель виведений назовні. Підключення до електричної мережі здійснюється за допомогою доданої, але не приєднаної клемної коробки зі ступенем захисту IР 44.

Напрямок обертання KHAG 560.6 IF W

Канальні вентилятори KHAG мають напрямок обертання зі сторони всмоктування правобічний. При неправильному напрямку можливе перевантаження електродвигуна.

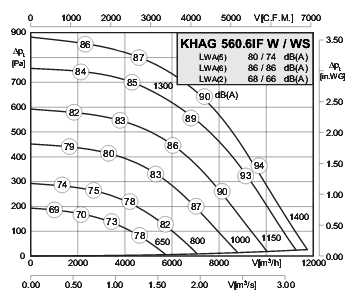

Характеристики продуктивності за повітрям KHAG 560.6 IF W

Характеристики для цього типового ряду були отримані при монтажу за схемою В (вхід вільний, до виходу приєднана магістраль) і відображають перепад повного тиску Δрt в залежності від продуктивності за повітрям. Динамічний тиск рd2 відноситься до поперечного перетину фланця на виході вентилятора.

Рівні шуму KHAG 560.6 IF W

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6. Рівень звукової потужності на вільному вході LWA5, у відповідності з DIN 45 635, частина 38, визначається в такий спосіб:
LWA5 = LWA6 – 6 dB (A)
Рівень звукової потужності випромінювання корпусу LWA2, у відповідності до DIN 45 635, частина 38, визначається в такий спосіб:
LWA2 = LWA6 – 17 dB (A)
Приблизний рівень звукового тиску LPA на відстані 1 [м] можна отримати шляхом вирахування з рівня звукової потужності LWA величини, що дорівнює 7 [дБ(А)]. Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти, по-різному впливають на величину рівня звукового тиску. Щоб уникнути поширення корпусного шуму вентилятора на приєднаний повітропровід, рекомендовано для з'єднання з каналом використовувати гнучкі вставки виробництва ф-ми Rosenberg. Для розрахунку шумоглушників важливим є октавний рівень звукової потужності, що визначається в такий спосіб: Октавний рівень звукової потужності на виході:
LWAokt = LWA6 – LWArel
Октавний рівень звукової потужності на вході:
LWAokt = LWA5 – LWArel
Октавний рівень звукової потужності випромінювання корпусу:
LWAokt = LWA2 – LWArel
