KHAE 450-4

Конструкція та виконання KHAE 450-4

Ідеальне технічне рішення об'єднало переваги осьового вентилятора - прямий струм повітря та простий монтаж з високою стабільністю тиску, низьким рівнем звуку й більшим ККД відцентрового вентилятора.

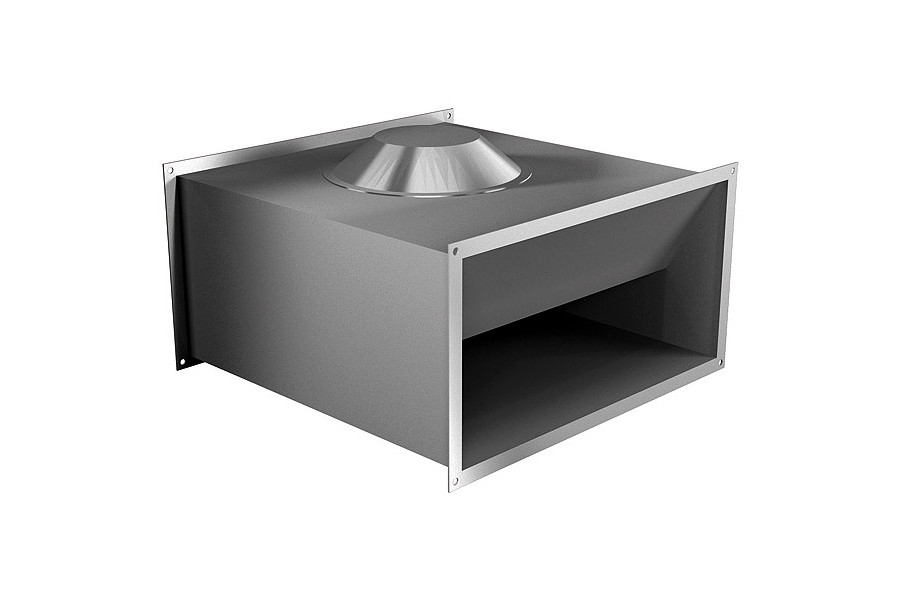

Корпус KHAE 450-4

Корпус, яким оснащені вентилятори Rosenberg KHAE, виготовлений з оцинкованого сталевого листа та виконаний у вигляді каналу прямокутного перетину. Таким чином, вентилятор KHAE 450-4 можна встановлювати безпосередньо у вентиляційному каналі у будь-якому положенні. З боку входу й виходу вентилятор обладнаний стандартним фланцем завширшки 20 мм.

Крильчатка KHAE 450-4

Робоче колесо змонтоване безпосередньо на приводному електродвигуні та збалансоване разом з ним відповідно класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно. У вентиляторі KHAE 450-4 використовуються робочі колеса великої продуктивності із загнутими назад лопатями, виготовлені з стійкого до дії морської води алюмінію (AlMg3).

Підключення до електричної мережі KHAE 450-4

Привідні електродвигуни мають ступінь захисту IP54 з додатковим захистом від вологи, кабель виведений назовні. Підключення до електричної мережі здійснюється за допомогою доданої, але не приєднаної клемної коробки зі ступенем захисту IР 44.

Напрямок обертання KHAE 450-4

Канальні вентилятори KHAE мають напрямок обертання зі сторони всмоктування правобічний. При неправильному напрямку можливе перевантаження електродвигуна.

Характеристики продуктивності за повітрям KHAE 450-4

Характеристики для цього типового ряду були отримані при монтажу за схемою В (вхід вільний, до виходу приєднана магістраль) і відображають перепад повного тиску Δрt в залежності від продуктивності за повітрям. Динамічний тиск рd2 відноситься до поперечного перетину фланця на виході вентилятора.

Рівні шуму KHAE 450-4

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6. Рівень звукової потужності на вільному вході LWA5, у відповідності з DIN 45 635, частина 38, визначається в такий спосіб:
LWA5 = LWA6 – 6 dB (A)
Рівень звукової потужності випромінювання корпусу LWA2, у відповідності до DIN 45 635, частина 38, визначається в такий спосіб:
LWA2 = LWA6 – 17 dB (A)
Приблизний рівень звукового тиску LPA на відстані 1 [м] можна отримати шляхом вирахування з рівня звукової потужності LWA величини, що дорівнює 7 [дБ(А)]. Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти, по-різному впливають на величину рівня звукового тиску. Щоб уникнути поширення корпусного шуму вентилятора на приєднаний повітропровід, рекомендовано для з'єднання з каналом використовувати гнучкі вставки виробництва ф-ми Rosenberg. Для розрахунку шумоглушників важливим є октавний рівень звукової потужності, що визначається в такий спосіб: Октавний рівень звукової потужності на виході:
LWAokt = LWA6 – LWArel
Октавний рівень звукової потужності на вході:
LWAokt = LWA5 – LWArel
Октавний рівень звукової потужності випромінювання корпусу:
LWAokt = LWA2 – LWArel
Відносні октавні рівні звукової потужності LWArel за середніми частотами октавних смуг наведені в наступній таблиці:

Типоряд: вентилятори для прямокутного канала KHAE
