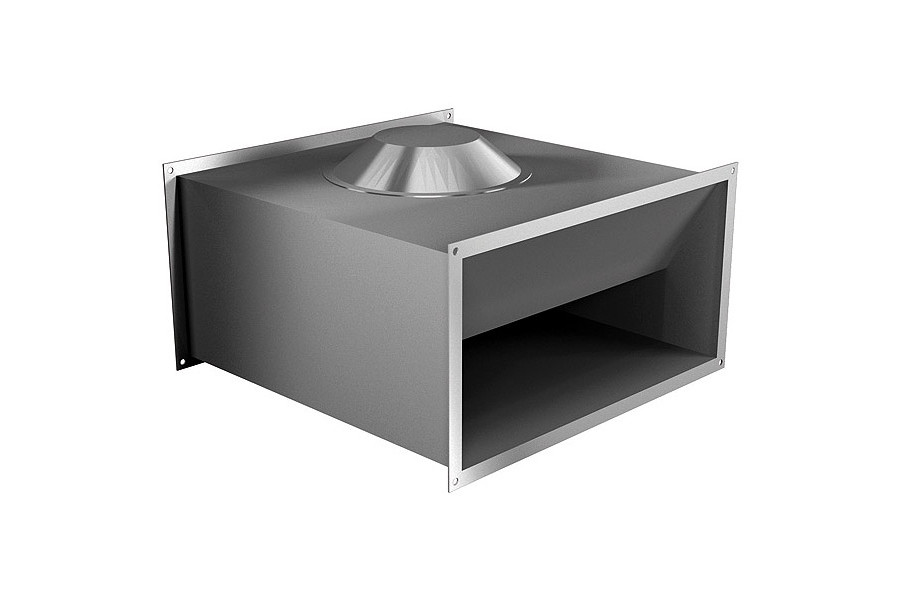

KHAD 250-2

Канальный вентилятор

Виробник: Rosenberg
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID20935
30 233₴
Знайшли дешевше?

Канальний вентилятор KHAD 250-2. Робочий тиск (макс): [option_values.138.value] Па; Максимальна кількість переміщуваного повітря: немає даних м3/год; Клас захисту двигуна: IP54; Висота: 365мм.

Напруга, В:380
Потужність електродвигуна кВт:0.56
n, об./хв:2500
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
KHAD 250-2
30 233₴
Опис

Конструкція та виконання KHAD 250-2

Ідеальне технічне рішення об'єднало переваги осьового вентилятора - прямий струм повітря та простий монтаж з високою стабільністю тиску, низьким рівнем звуку й більшим ККД відцентрового вентилятора.

Корпус KHAD 250-2

Корпус, яким оснащені вентилятори Rosenberg KHAD, виготовлений з оцинкованого сталевого листа та виконаний у вигляді каналу прямокутного перетину. Таким чином, вентилятор KHAD 250-2 можна встановлювати безпосередньо у вентиляційному каналі у будь-якому положенні. З боку входу й виходу вентилятор обладнаний стандартним фланцем завширшки 20 мм.

Крильчатка KHAD 250-2

Робоче колесо змонтоване безпосередньо на приводному електродвигуні та збалансоване разом з ним відповідно класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно. У вентиляторі KHAD 250-2 використовуються робочі колеса великої продуктивності із загнутими назад лопатями, виготовлені з стійкого до дії морської води алюмінію (AlMg3).

Підключення до електричної мережі KHAD 250-2

Привідні електродвигуни мають ступінь захисту IP54 з додатковим захистом від вологи, кабель виведений назовні. Підключення до електричної мережі здійснюється за допомогою доданої, але не приєднаної клемної коробки зі ступенем захисту IР 44.

Напрямок обертання KHAD 250-2

Канальні вентилятори KHAD мають напрямок обертання зі сторони всмоктування правобічний. При неправильному напрямку можливе перевантаження електродвигуна.

Характеристики продуктивності за повітрям KHAD 250-2

Характеристики для цього типового ряду були отримані при монтажу за схемою В (вхід вільний, до виходу приєднана магістраль) і відображають перепад повного тиску Δрt в залежності від продуктивності за повітрям. Динамічний тиск рd2 відноситься до поперечного перетину фланця на виході вентилятора.

Рівні шуму KHAD 250-2

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6. Рівень звукової потужності на вільному вході LWA5, у відповідності з DIN 45 635, частина 38, визначається в такий спосіб:
LWA5 = LWA6 – 6 dB (A)
Рівень звукової потужності випромінювання корпусу LWA2, у відповідності до DIN 45 635, частина 38, визначається в такий спосіб:
LWA2 = LWA6 – 17 dB (A)
Приблизний рівень звукового тиску LPA на відстані 1 [м] можна отримати шляхом вирахування з рівня звукової потужності LWA величини, що дорівнює 7 [дБ(А)]. Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти, по-різному впливають на величину рівня звукового тиску. Щоб уникнути поширення корпусного шуму вентилятора на приєднаний повітропровід, рекомендовано для з'єднання з каналом використовувати гнучкі вставки виробництва ф-ми Rosenberg. Для розрахунку шумоглушників важливим є октавний рівень звукової потужності, що визначається в такий спосіб: Октавний рівень звукової потужності на виході:
LWAokt = LWA6 – LWArel
Октавний рівень звукової потужності на вході:
LWAokt = LWA5 – LWArel
Октавний рівень звукової потужності випромінювання корпусу:
LWAokt = LWA2 – LWArel
Відносні октавні рівні звукової потужності LWArel за середніми частотами октавних смуг наведені в наступній таблиці:

Типоряд: вентилятори для прямокутного канала KHAD

fm [HZ] 125 250 500 1K 2K 4K 8K
LWArel при V = 0,5 * Vмакс
KHAD 250-2 LWA5 -17 -7 -8 -4 -8 -10 -16
LWA6 -24 -13 -4 -6 -5 -10 -17
LWA2 -13 -7 -4 -7 -12 -18 -20
Характеристики
Основні
Модель
KHAD 250-2
Напруга, В
380
Сила струму, А
0,93
Частота струму, Гц
50
Потужність електродвигуна кВт
0.56
n, об./хв
2500
Клас захисту пристрою, IP
IP54
Матеріал корпуса
Оцинкований сталевий лист
Маса, кг
24
Висота установки, м
365
Макс. витрата повітря при прямому потоці, м3/год
немає даних
Фазність
3-фазний

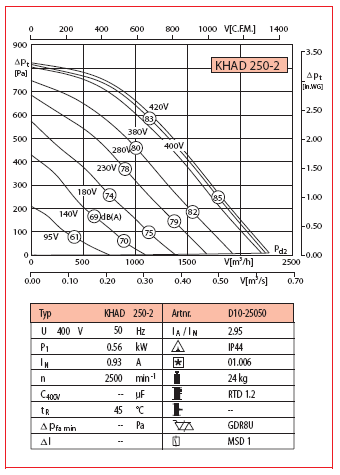

Аеродинамічні характеристики канального вентилятор KHAD 250-2

Габаритні розміри вентилятора KHAD 250-2

Модель Габаритні розміри, мм
B H L H1
KHAD 250-2 500 300 560 365
