DR 630-6 exstb.

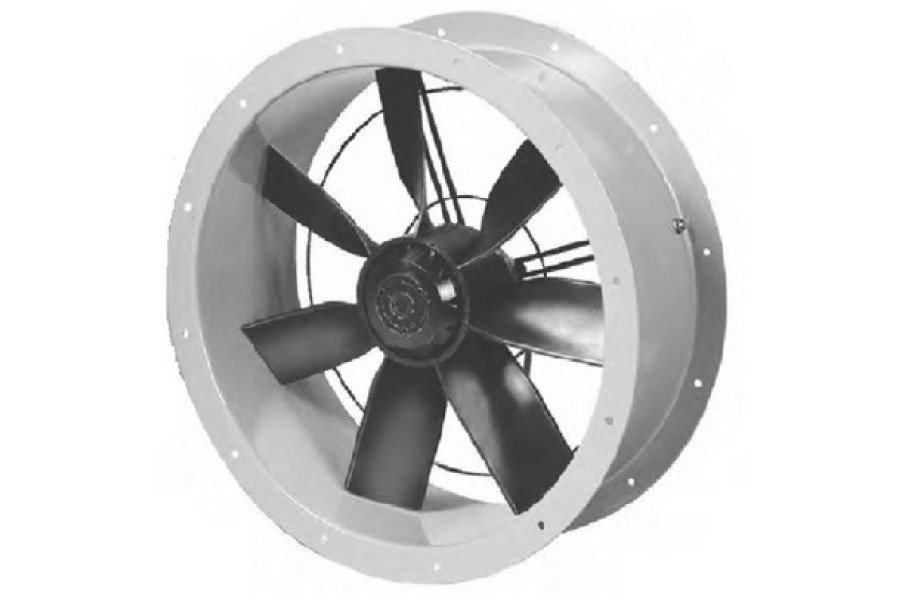

Конструкція та виконання DR 630-6 exstb.

Вибухозахищений вентилятор Rosenberg не є герметичними. Робоче колесо збалансоване разом з електродвигуном відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.
Корпус із оцинкованого сталевого листа зі штучним покриттям. Профільовані лопатки виготовлені з електропровідного пластика та прикріплені нарізним з'єднанням безпосередньо до двигуна.

Підключення до електричної мережі DR 630-6 exstb.

Вентилятори постачаються з виведеним кабелем довжиною приблизно 1м. Схема підключення приклеєна на корпус вентилятора, для дахових вентиляторів – під захисним ковпаком. Клемна коробка не входить в обсяг постачання та замовляється окремо як приладдя!

Монтаж DR 630-6 exstb.

Вентилятори монтуються в будь-якому положенні.

Регулювання обертів DR 630-6 exstb.

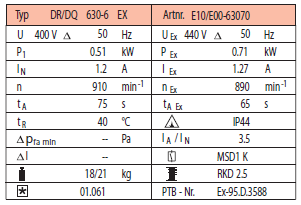

Регулювання продуктивності осьового вибухозахищеного вентилятора DR 630-6 exstb. здійснюється тільки й винятково трансформаторними регуляторами шляхом зниження напруги. Відповідний регулюючий і керуючий пристрій зазначений у технічних характеристиках вентилятора під графіком продуктивності. Припустимий діапазон регулювання – від 25 до 100% номінальної напруги. При роботі в області знижених напруг робочий струм може перевищити номінальний. Процентна величина збільшення робочого струму зазначена в технічних характеристиках як ΔI. Керуючі та регулюючі пристрої повинні бути розраховані на максимальний робочий струм.

Електродвигун DR 630-6 exstb.

Для приводу застосовуються двигуни з зовнішнім ротором, клас захисту IP44, клас ізоляції F з посиленим захистом від вологи. Застосовуються винятково шарикопідшипники з підвищеним запасом міцності (німецького виробництва), закриті з двох боків, з мастилом для тривалого строку експлуатації.

Захист двигуна DR 630-6 exstb.

Двигуни оснащені позисторними температурними датчиками по DIN 44081, вмонтованими в обмотки, які повинні підключатися до сертифікованого згідно директиви Atex позисторного расчіплювача як елемента захисту двигуна. Звичайні пускачі зі стандартним захистом застосовувати заборонено! При монтажі у вибухонебезпечній зоні застосовувати спеціалізовані пускачі.

Рівень шуму DR 630-6 exstb.

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6. Ця величина дорівнює рівню звукової потужності на вільному вході LWA5. Приблизний рівень звукового тиску LPA на відстані 1 м можна отримати шляхом вирахування з рівня звукової потужності LWA величини, що дорівнює 7 дБ(А). Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти, по-різному впливають на величину рівня звукового тиску. Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
