ERNE 200-4 S

Область застосування радіальних вентиляторів ERNE 200-4 S

Rosenberg ERNE застосовуються в системах вентиляції та кондиціонування повітря житлових, громадських і виробничих будівель і споруд.

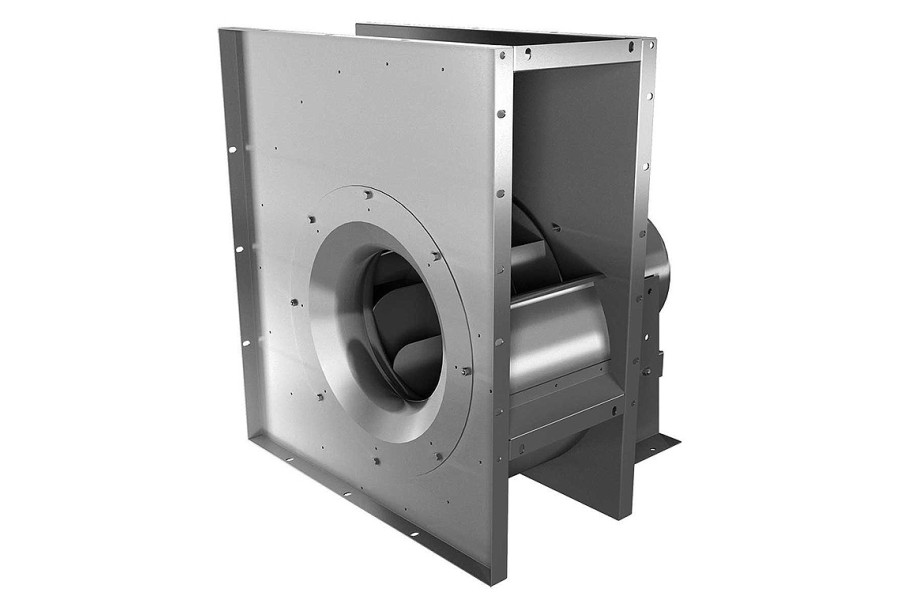

Корпус ERNE 200-4 S

Корпус, яким оснащений відцентровий вентилятор - "равлик", виконаний з оцинкованого сталевого листа, одностороннього всмоктування. До типорозміру 200  вентиляторів "равлик" виконується в классичній формі, и  до типорозміру 560 - у формі „равлик” с чотирьохкутовими боковими панелямі. Типоряд ERN має крильчатки з загнутими вперед лопатями з оцинкованої сталі, типоряд EHN має крильчатки з загнутими назад лопатями з стійкого до дії морської води алюмінію. Температура оброблюваного повітря до +60°С.

Крильчатка ERNE 200-4 S

Робоче колесо змонтоване на валу IEC двигуна виконання В5 до типорозміру 200, та в виконанні В3 до типорозміру 560, та збалансоване разом з ним відповідно до класу якості G 2,5 згідно DIN ISO 1940.

Электродвигуни ERNE 200-4 S

Ступінь захисту IP 55, розташований поза потоком повітря на стабільній опорній конструкції. Клемна коробка має ступінь захисту IP 55 та змонтована на двигуні.

Підключення до електричної мережі ERNE 200-4 S

Підключення радіального вентилятора до електричної мережі здійснюється за допомогою встановленої на електродвигуні клемної коробки, що має ступінь захисту IP 55.

Положення корпусу та напрямок обертання ERNE 200-4 S

Визначення виконання радіального вентилятора (за ГОСТ 22270) виконується по напрямку обертання робочого колеса при вигляді з боку всмоктування. При обертанні за годинниковою стрілкою - праве виконання, проти годинникової стрілки - ліве. При замовленні необхідно вказувати положення корпусу і напрямок обертання робочого колеса. Якщо напрямок робочого колеса визначено згідно Eurovent, то при замовленні необхідно це вказати.

Робоче колесо ERNE 200-4 S

Робочі колеса радіальних вентиляторів Rosenberg типових рядів ERND і ERNE мають загнуті вперед лопаті і виготовлені з оцинкованого сталевого листа. Вхідний конфузор кріпиться до корпусу за допомогою гвинтів.
Робочі колеса радіальних вентиляторів типового ряду EHND з десятьма заломленими назад лопатками виготовлені повністю з алюмінію. Вхідний конфузор кріпиться до корпусу за допомогою гвинтів.
Робочі колеса радіальних вентиляторів для машин підвищеної точності збалансовані статично і динамічно по двох площинах відповідно до класу якості G2, 5 по DIN ISO 1940.

Робочі параметри електродвигунів ERNE 200-4 S

Застосовуються стандартні електродвигуни з фланцями або з лапами, зі ступенем захисту IP54, клас електроізоляції «В», допустима температура навколишнього середовища - від -30 до +40 ° С.
Нижченаведені параметри виконуються за запитом:

• напруга насичення;
• частота;
• навколишня температура до +60°С;
• двух/трьохшвидкісні электродвигуни;
• электродвигуни, керовані напругою;
• приводні електродвигуни вибухозахищеного виконання.

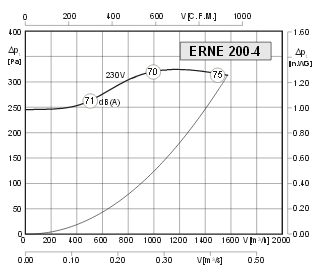

Характеристики продуктивності по повітрю радіального вентилятора ERNE 200-4 S

Характеристики D pt = fV відносяться до поданого середовищі з щільністю r = 1,2 кг/м.куб. Витратно-напірні характеристики для цього типоряду високонапірних вентиляторів отримані на аеродинамічному стенді типу «D» за ДСТУ 10921-9 (дроселювальний пристрій на вході). Характеристики відображають залежність повного тиску (Δpt) радіального вентилятора від продуктивності по повітрю. Значення динамічного тиску (Pd2) наведені для нагнітального патрубка вентилятора.
Динамічний тиск pd2 і швидкість потоку с2, пов'язані з поперечним перерізом фланця на виході вентилятора, а також швидкість потоку з1, що відноситься до поперечного перерізу фланця на вході вентилятора, отримані розрахунковим шляхом з використанням наступних величин:
V = продуктивність по повітрю (м.куб/год)
r = Щільність повітря = 1.2 (кг/м.куб)
A1 = Поперечний перетин фланця на вході вентилятора (м.кв)
A2 = поперечний переріз фланця на виході вентилятора (м.кв)
C1 = Швидкість потоку на вході вентилятора (м/с)
C2 = Швидкість потоку на виході вентилятора (м/с)

Рівні шуму радіального вентилятора ERNE 200-4 S

Визначення рівнів звукової потужності вироблялося за способом, розробленим для каналів, відповідно до DIN 45635, частина 9.
На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «A ».
Принципове значення для розрахунку глушників шуму рівень звукової потужності при середніх частотах октавних смуг визначається наступним чином:
LWokt = LWA4 + LWrel [dB]

Відносний рівень звукової потужності Lwrel при середніх частотах октавних смуг
