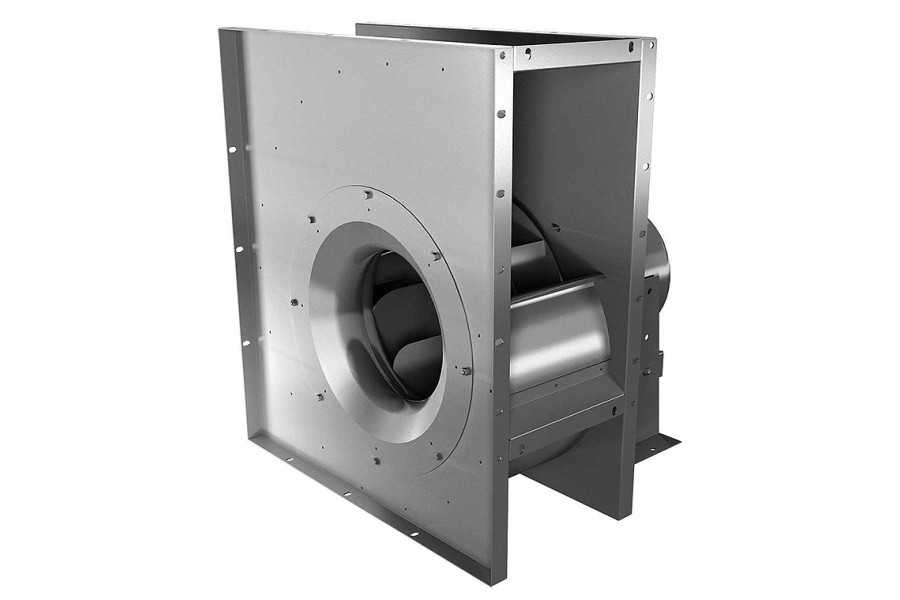

ERND 450-4 R

Область застосування радіального вентилятора ERND 450-4 R

Rosenberg ERND застосовується в системах вентиляції та кондиціонування повітря житлових, громадських і виробничих будівель і споруд.

Корпус високонапірного вентилятора ERND 450-4 R

Корпус, яким оснащений відцентровий вентилятор - "равлик", виконаний з оцинкованого сталевого листа, одностороннього всмоктування. До типорозміру 200 вентиляторів "равлик" виконується в классичній формі. Типоряд ERN має крильчатки з загнутими вперед лопатями з оцинкованої сталі. Температура оброблюваного повітря до +60°С.

Крильчатка вентилятора Rosenberg ERND 450-4 R

Робоче колесо змонтоване на валу IEC двигуна виконання В5 до типорозміру 200 та збалансоване разом з ним відповідно до класу якості G 2,5 згідно DIN ISO 1940.

Электродвигун ERND 450-4 R

Ступінь захисту електродвигуна -  IP 55. Розташований електродвигун вентилятора равлика поза потоком повітря на стабільній опорній конструкції. Клемна коробка має ступінь захисту IP 55 та змонтована на двигуні.

Підключення до електричної мережі ERND 450-4 R

Підключення радіального вентилятора до електричної мережі здійснюється за допомогою встановленої на електродвигуні клемної коробки, що має ступінь захисту IP 55.

Положення корпусу та напрямок обертання ERND 450-4 R

Визначення виконання радіального вентилятора (за ДСТУ 22270) виконується по напрямку обертання робочого колеса при вигляді з боку всмоктування. При обертанні за годинниковою стрілкою - праве виконання, проти годинникової стрілки - ліве. При замовленні необхідно вказувати положення корпусу і напрямок обертання робочого колеса. Якщо напрямок робочого колеса визначено згідно Eurovent, то при замовленні необхідно це вказати.

Робоче колесо ERND 450-4 R

Робочі колеса радіальних вентиляторів Rosenberg типового ряду ERND має загнуті вперед лопаті і виготовлені з оцинкованого сталевого листа. Вхідний конфузор кріпиться до корпусу за допомогою гвинтів.
Робочі колеса радіальних вентиляторів для машин підвищеної точності збалансовані статично і динамічно по двох площинах відповідно до класу якості G2, 5 по DIN ISO 1940.

Робочі параметри електродвигунів ERND 450-4 R

Застосовуються стандартні електродвигуни з фланцями або з лапами, зі ступенем захисту IP54, клас електроізоляції «В», допустима температура навколишнього середовища - від -30 до +40 °С.
Нижченаведені параметри виконуються за запитом:

• напруга насичення;
• частота;
• навколишня температура до +60 °С;
• двух/трьохшвидкісні электродвигуни;
• электродвигуни, керовані напругою;
• приводні електродвигуни вибухозахищеного виконання.

Характеристики продуктивності по повітрю радіального вентилятора ERND 450-4 R

Характеристики Dpt=fV відносяться до поданого середовищі з щільністю r= 1,2 кг/м³. Витратно-напірні характеристики для цього типоряду високонапірних вентиляторів отримані на аеродинамічному стенді типу «D» за ДСТУ 10921-9 (дроселювальний пристрій на вході). Характеристики відображають залежність повного тиску (Δpt) радіального вентилятора від продуктивності по повітрю. Значення динамічного тиску (Pd2) наведені для нагнітального патрубка вентилятора.
Динамічний тиск pd2 і швидкість потоку с2, пов'язані з поперечним перерізом фланця на виході вентилятора, а також швидкість потоку з1, що відноситься до поперечного перерізу фланця на вході вентилятора, отримані розрахунковим шляхом з використанням наступних величин:
V = продуктивність по повітрю (м³/год)
r = Щільність повітря = 1,2 (кг/м³)
A1 = Поперечний перетин фланця на вході вентилятора (м²)
A2 = поперечний переріз фланця на виході вентилятора (м²)
C1 = Швидкість потоку на вході вентилятора (м/с)
C2 = Швидкість потоку на виході вентилятора (м/с)

Рівні шуму радіального вентилятора ERND 450-4 R

Визначення рівнів звукової потужності вироблялося за способом, розробленим для каналів, відповідно до DIN 45635, частина 9.
На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «A ».
Принципове значення для розрахунку глушників шуму рівень звукової потужності при середніх частотах октавних смуг визначається наступним чином:
LWokt = LWA4 + LWrel [dB]

Відносний рівень звукової потужності Lwrel при середніх частотах октавних смуг
