ERAD 355-4

Область застосування відцентрових радіальних вентиляторів ERAD 355-4

Вентилятори ERAD Rosenber застосовуються в системах вентиляції та кондиціонування повітря житлових, громадських і виробничих будівель і споруд.

Основні конструктивні особливості радіального вентилятора ERAD 355-4

Відцентрові радіальні вентилятори великої потужності розроблені спеціально для сучасних систем вентиляції та кондиціонування повітря і призначені для подачі повітря з малим вмістом пилу, а також нізкоагрессівних газів і парів. Типорозміри відповідають стандартизованному типовим ряду R20 по DIN 323. Позначення типорозміру радіального вентилятора відповідає зовнішньому діаметру робочого колеса. Приєднувальні розміри входу і виходу є стандартними і відповідають DIN 24155, лист 2, або DIN 24159, лист 3.

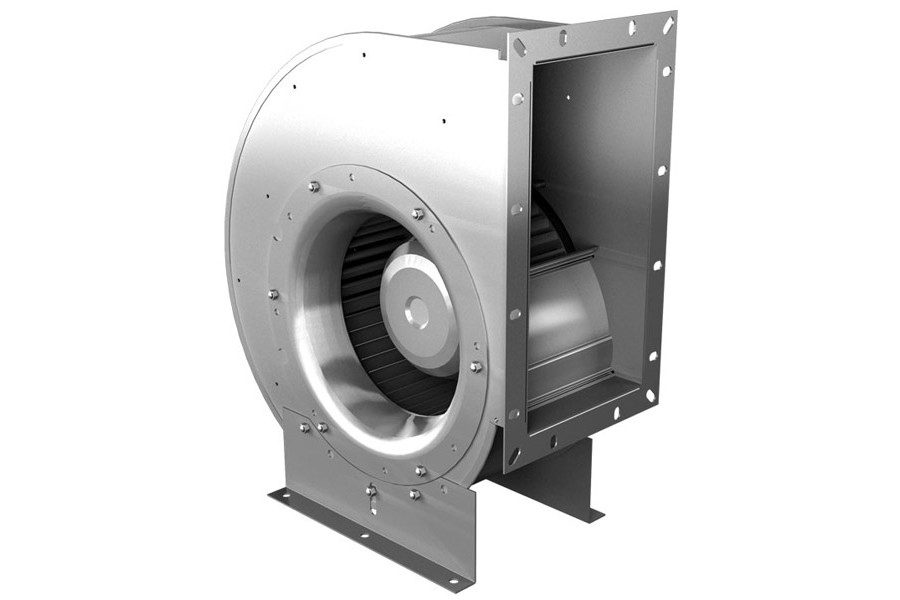

Корпус відцентрового радіального вентилятора ERAD 355-4

Корпус, яким оснащений вентилятор - "равлик". Корпус відцентрового вентилятора "равлик" виконаний з оцинкованого стального листа, одностороннього та двостороннього всмоктування, в класичній формі „завитка”. У бічних частинах корпусу є отвори для кріплення лап, які можна фіксувати через кожні 90 º.

Крильчатка відцентрового вентилятора ERAD 355-4

Крильчатки з загнутими вперед лопатями з оцинкованої сталі, змонтовані на роторі двигуна з зовнішнім ротором та збалансовані разом з ним відповідно до класу якості G 2,5 згідно DIN ISO 1940.

Електродвигун ERAD 355-4

Ступінь захисту IP 54 з посиленим захистом від вологи, клас ізоляції F, захист двигуна на термоконтактах. Клемна коробка має ступінь захисту IP 44 і додається до вентилятора. В шарикопідшипники, закриті із двох сторін, закладене мастило для тривалої експлуатації.

Підключення до электричної мережі ERAD 355-4

Двигуни мають виведений назовні кабель. Підключення кабелю до електричної мережі може здійснюватися за допомогою клемної коробки із захистом IP44. Клемна коробка поставляється окремо.

Напрямок обертання ERAD 355-4

Для виконання ERA зі сторони всмоктування праве обертання, для виконання DRA зі сторони виводу кабелю - ліве обертання.

Характеристики продуктивності по повітрю ERAD 355-4

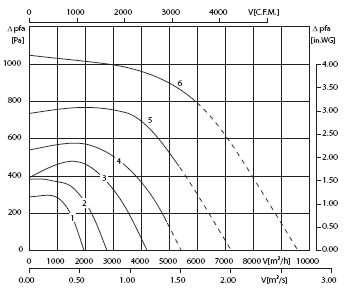

Витратно-напірні характеристики для цього типоряду радіальних вентиляторів Rosenberg отримані на аеродинамічному стенді типу «D» за ДСТУ 10921-9 (дроселювальний пристрій на вході). Характеристики відображають залежність повного тиску (Δpt) вентилятора від продуктивності по повітрю. Значення динамічного тиску (Pd2) наведені для нагнітального патрубка вентилятора.

Рівні шуму ERAD 355-4

На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «A».
Cередньозважений рівень звукової потужності з боку вільного всмоктуючого патрубка, скоригований за шкалою «А», визначається таким чином:
LWA5=LWA6-2dB
Середньозважений рівень звукового тиску на відстані 1 м від установки Lpa можна отримати приблизно шляхом вирахування з середньозваженого рівня звукової потужності Lwa6 величини, рівної 7dB (A).
Для точної оцінки рівня звукового тиску в венткамере необхідно враховувати відображають характеристики поверхонь приміщення, величину приміщення і джерело звуку.
Для розрахунку глушників шуму становить інтерес октавний рівень звукової потужності, який визначається наступним чином:
LWokt=LWA4+LWrel

Відносні октавні рівні звукової потужності LWrel при середніх частотах октавних смуг
