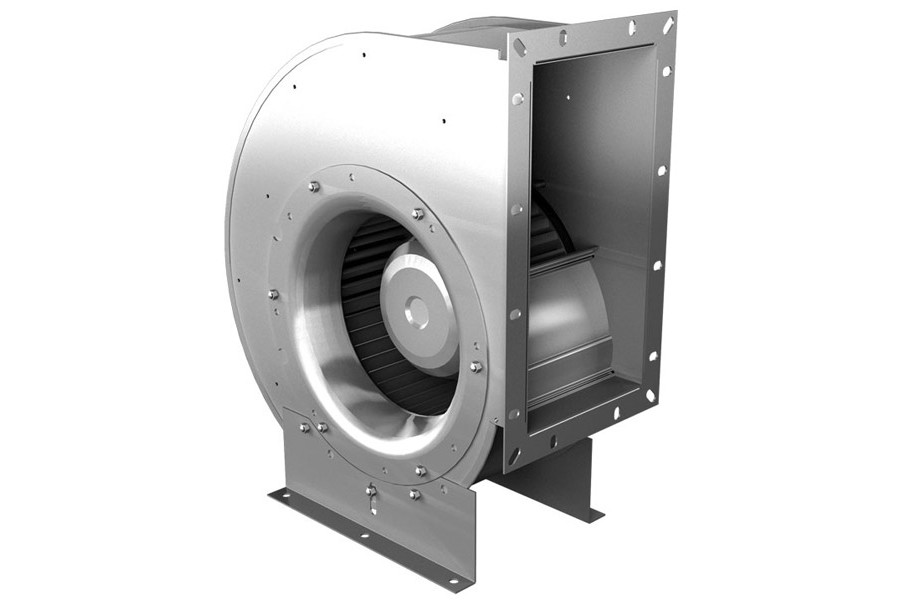

ERAD 250-4

Відцентровий вентилятор

Виробник: Rosenberg
0
Все про товар
Опис
Характеристики
Аеродинамічні характеристики
Габаритні розміри
Відгуки 0
Питання0
Є в наявності
Код товару: ID21062
26 260₴
Знайшли дешевше?

Відцентровий вентилятор ERAD 250-4. Робочий тиск (макс): 1300 Па; Максимальна кількість переміщуваного повітря: 12000 м3/год; Клас захисту двигуна: IP54; Висота: 518 мм.

Напруга, В:400
Об./хв:1210
Доставка
Нова Пошта Нова Пошта
Делівері (економія 10 % від вартості доставки) Делівері (економія 10 % від вартості доставки)
Самовивіз Самовивіз
ERAD 250-4
26 260₴
Опис

Область застосування відцентрових радіальних вентиляторів ERAD 250-4

Вентилятори ERAD Rosenber застосовуються в системах вентиляції та кондиціонування повітря житлових, громадських і виробничих будівель і споруд.

Основні конструктивні особливості радіального вентилятора ERAD 250-4

Відцентрові радіальні вентилятори великої потужності розроблені спеціально для сучасних систем вентиляції та кондиціонування повітря і призначені для подачі повітря з малим вмістом пилу, а також нізкоагрессівних газів і парів. Типорозміри відповідають стандартизованному типовим ряду R20 по DIN 323. Позначення типорозміру радіального вентилятора відповідає зовнішньому діаметру робочого колеса. Приєднувальні розміри входу і виходу є стандартними і відповідають DIN 24155, лист 2, або DIN 24159, лист 3.

Корпус відцентрового радіального вентилятора ERAD 250-4

Корпус, яким оснащений вентилятор - "равлик". Корпус відцентрового вентилятора "равлик" виконаний з оцинкованого стального листа, одностороннього та двостороннього всмоктування, в класичній формі „завитка”. У бічних частинах корпусу є отвори для кріплення лап, які можна фіксувати через кожні 90 º.

Крильчатка відцентрового вентилятора ERAD 250-4

Крильчатки з загнутими вперед лопатями з оцинкованої сталі, змонтовані на роторі двигуна з зовнішнім ротором та збалансовані разом з ним відповідно до класу якості G 2,5 згідно DIN ISO 1940.

Електродвигун ERAD 250-4

Ступінь захисту IP 54 з посиленим захистом від вологи, клас ізоляції F, захист двигуна на термоконтактах. Клемна коробка має ступінь захисту IP 44 і додається до вентилятора. В шарикопідшипники, закриті із двох сторін, закладене мастило для тривалої експлуатації.

Підключення до электричної мережі ERAD 250-4

Двигуни мають виведений назовні кабель. Підключення кабелю до електричної мережі може здійснюватися за допомогою клемної коробки із захистом IP44. Клемна коробка поставляється окремо.

Напрямок обертання ERAD 250-4

Для виконання ERA зі сторони всмоктування праве обертання, для виконання DRA зі сторони виводу кабелю - ліве обертання.

Характеристики продуктивності по повітрю ERAD 250-4

Витратно-напірні характеристики для цього типоряду радіальних вентиляторів Rosenberg отримані на аеродинамічному стенді типу «D» за ДСТУ 10921-9 (дроселювальний пристрій на вході). Характеристики відображають залежність повного тиску (Δpt) вентилятора від продуктивності по повітрю. Значення динамічного тиску (Pd2) наведені для нагнітального патрубка вентилятора.

Рівні шуму ERAD 250-4

На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «A».
Cередньозважений рівень звукової потужності з боку вільного всмоктуючого патрубка, скоригований за шкалою «А», визначається таким чином:
LWA5=LWA6-2dB
Середньозважений рівень звукового тиску на відстані 1 м від установки Lpa можна отримати приблизно шляхом вирахування з середньозваженого рівня звукової потужності Lwa6 величини, рівної 7dB (A).
Для точної оцінки рівня звукового тиску в венткамере необхідно враховувати відображають характеристики поверхонь приміщення, величину приміщення і джерело звуку.
Для розрахунку глушників шуму становить інтерес октавний рівень звукової потужності, який визначається наступним чином:
LWokt=LWA4+LWrel

Відносні октавні рівні звукової потужності LWrel при середніх частотах октавних смуг

fm [Hz] 63 125 250 500 1000 2000 4000 8000
LWrel [dB] при V=0,5_Vmax
LWrel [dB] 6 0 -2 -3 -3 -10 -16 -25
LWrel [dB] при V=0,8_Vmax
LWrel [dB] 5 -1 -2 -2 -4 -9 -16 -26
Характеристики
Основні
Модель
ERAD 250-4
Напруга, В
400
Сила струму, А
1,6
Частота струму, Гц
50
Об./хв
1210
Клас ізоляції двигуна
F
Клас захисту пристрою, IP
IP54
Матеріал корпуса
Оцинкований сталевий лист
Маса, кг
17
Висота установки, м
518
Макс. витрата повітря при прямому потоці, м3/год
12000
Робочий тиск (макс.), Па
1300
Споживана потужність, Вт
840
Температура переміщуваного середовища, °С
40
Фазність
3-фазний

Аеродинамічні характеристики відцентрового вентилятора ERAD 250-4

U=400V
1 ERAD 225-4
2 ERAD 250-4
3 ERAD 280-4
4 ERAD 315-4
5 ERAD 355-4
6 ERAD 400-4

Не застосовувати в області пунктирних ліній

Габаритні розміри вентилятора ERAD 250-4

Модель Габаритні розміри, мм
A B C D E F G H I K L M N O P Q R a b c d e f g
ERAD 250-4 317 162 518 110 195 218 193 214 240 307 280 440 208 235 9 189 220 377 222 198 100 356 300 100
