EPND 280 з частотним перетворювачем

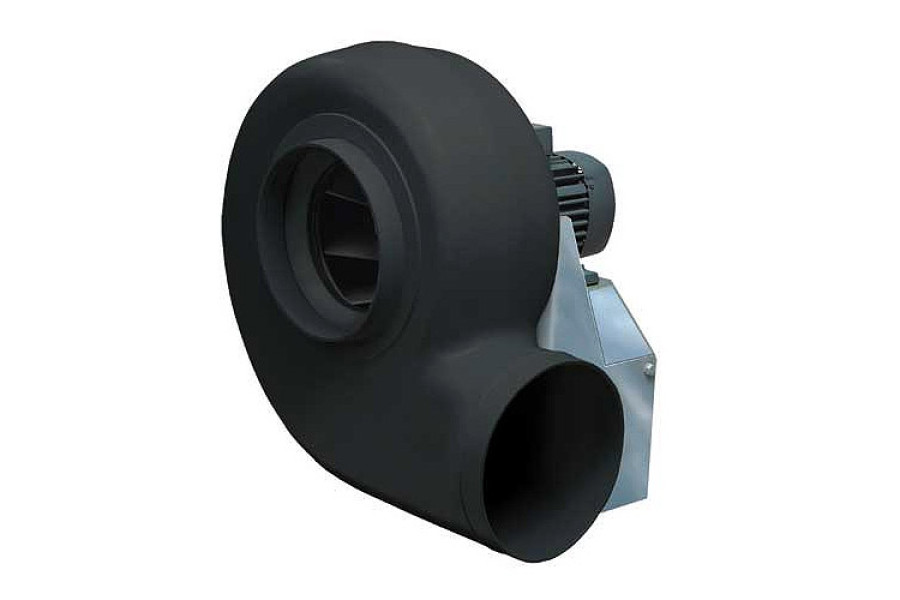

Конструкція та виконання вентилятора для агресивних середовищ EPND 280 з частотним перетворювачем

Пластмасові  вентилятори відцентрові Rosenberg EPND застосовуються для транспортування агресивних середовищ, наприклад, випарів, що містять кислоту або розчинник. Ці середовища можуть утворюватися у виробничих процесах, на нафтохімічних та текстильних підприємствах, у друкарнях, пральнях і т.і. Корпус можна повертати в будь-яке положення через кожні 45[°], завдяки чому вентилятори можуть бути змонтовані відповідно до будь-яких умов експлуатації. Положення корпуса та напрямок обертання необхідно вказувати при замовленні (у стандартному виконанні відповідно до вимог EUROVENT ліве обертання, праве обертання - на замовлення). Отвір для проходу валу ущільнюється в задній стінці корпуса V-образним кільцем з фторорганічного каучуку, що обертається разом зі втулкою робочого колеса. Сила притиснення робочого краю ущільнення знижується при зростанні числа обертів.

Корпус вентилятора Rosenberg EPND 280 з частотним перетворювачем

Корпус виготовлений способом ротаційного ливарного формування. У серійному виконанні для цього використовується важкозаймистий поліпропілен (PPs) сірого кольору. Конструкція дозволяє знімати електродвигун з робочим колесом і консоллю без від'єднання корпуса від каналу. Корпус і консоль з нержавіючої сталі ущільнюються один щодо одного за допомогою ущільнювального кільця з пінополіетилену.

Крильчатка промислового відцентрового вентилятора EPND 280 з частотним перетворювачем

Робочі колеса з поліпропілену з загнутими назад лопатями мають великий коефіцієнт корисної дії та збалансовані відповідно до класу якості G 2,5 згідно DIN ISO 1940. Втулка зі сторони забору повітря закрита шайбою з нержавіючої сталі (1.4571).

Електродвигун вентилятора EPND 280 з частотним перетворювачем

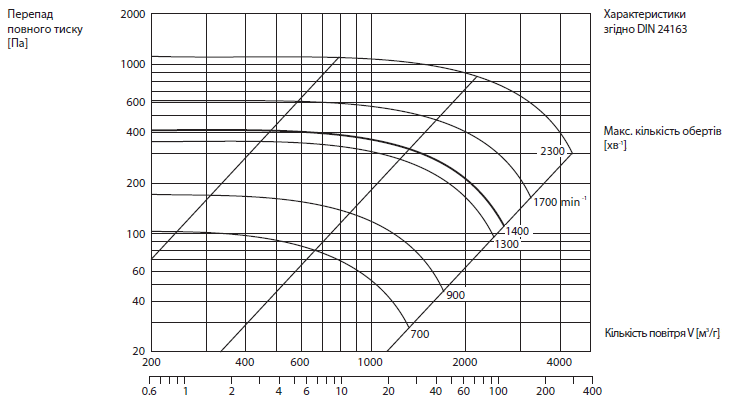

Використовуються стандартні трифазні двигуни, що відповідають вимогам IEC. Конструктивне виконання В3, ступінь захисту IP 55, клас електроізоляції F. Є модифікації з двома та чотирма полюсами. Електродвигуни зі змінним числом полюсів, керовані напругою або з перетворювачем частоти можуть бути отримані на замовлення. Завдяки цьому стає непотрібною дорога та складна в конструктивному відношенні пасова передача. На електродвигунах з перетворювачем частоти, на відміну від електродвигунів з пасовою передачею, забезпечена можливість плавної зміни числа обертів (діапазон регулювання див. на характеристиках). Однофазні електродвигуни змінного струму – на замовлення.

Консолі ветилятора відцентрового EPND 280 з частотним перетворювачем

Консолі виготовлені з нержавіючої сталі - матеріалу 1.4571 (V4A, спосіб IIIc). На консолі закріплюється електродвигун та корпус вентилятора, вона утворює також задню стінку корпуса. Для монтажу електродвигуна на консолі встановлюється спеціальна монтажна плита, що закріплюється гвинтами.

Захист від дотику вентилятора EPND 280 з частотним перетворювачем

Вентилятор Rosenberg призначений для монтажу в систему, і тому в стандартному виконанні постачається без пристрою захисту від дотику. Перед уведенням в експлуатацію замовник повинен переконатися в тому, що забезпечено захист від дотику відповідно до вимог Європейських стандартів EN 292 або EN 294.

Вибухозахист вентилятора Rosenberg EPND 280 з частотним перетворювачем

Вентилятори промислові відцентрові Rosenberg EPND можуть постачатися у вибухозахищеному виконанні відповідно до вимог Союзу німецьких машинобудівників (VD MA) 24169, частина 1. У вибухозахищеному виконанні вентилятори комплектуються стандартними вибухозахищеними електродвигунами, що відповідають вимогам IEC, тип тип вибухозахисту Підвищений вибухозахист “е”, призначені для відсмоктування вибухонебезпечних сумішей з температурою займання від Т1 до Т 3 (спеціальне виконання Т4). Ізоляція обмотки відповідає класу електроізоляційних матеріалів F. Корпус виготовлений з важкозаймистого поліпропілену. На випадок порушення стандартного режиму роботи, поломки тощо, можливі місця контакту між нерухомими поверхнями та поверхнями, що обертаються, виготовляються з матеріалів, у яких обмежена небезпека займання від іскри внаслідок тертя або удару.
Вентилятори призначені для монтажу в зоні класу 2, для транспортування вибухонебезпечного газоподібного середовища в зоні класу 2, а також вибухонебезпечних сумішей груп (за температурою займання) від Т1 до Т3. Вентилятори розраховані на тривалий режим роботи S1. При використанні герметизованих під тиском електродвигунів можлива робота в режимі перетворення частоти (тільки на замовлення!).

Умови експлуатації та хімічна стійкість вентилятора EPND 280 з частотним перетворювачем

Хімічна стійкість залежить від матеріалів деталей та ущільнень, що стикаються з робочим середовищем, та підібрані так, щоб вони відповідали один одному. Хімічна стійкість вентилятора залежить не тільки від складу, але також і від концентрації, температури та тривалості впливу робочого середовища. Тому наведена нижче таблиця може служити тільки для грубої оцінки. У випадку спеціального застосування стійкість матеріалів необхідно перевірити. Області застосування наведені в таблиці.
"+" = придатний
"(+)" = обмежено придатний
"-" = непридатний

Положення корпуса вентилятора EPND 280 з частотним перетворювачем у відповідності до вимог EUROVENT

Для визначення напрямку обертання необхідно дивитись на вентилятор зі сторони приводу

При замовленні необхідно уточнювати напрямок обертання та положення корпусу
