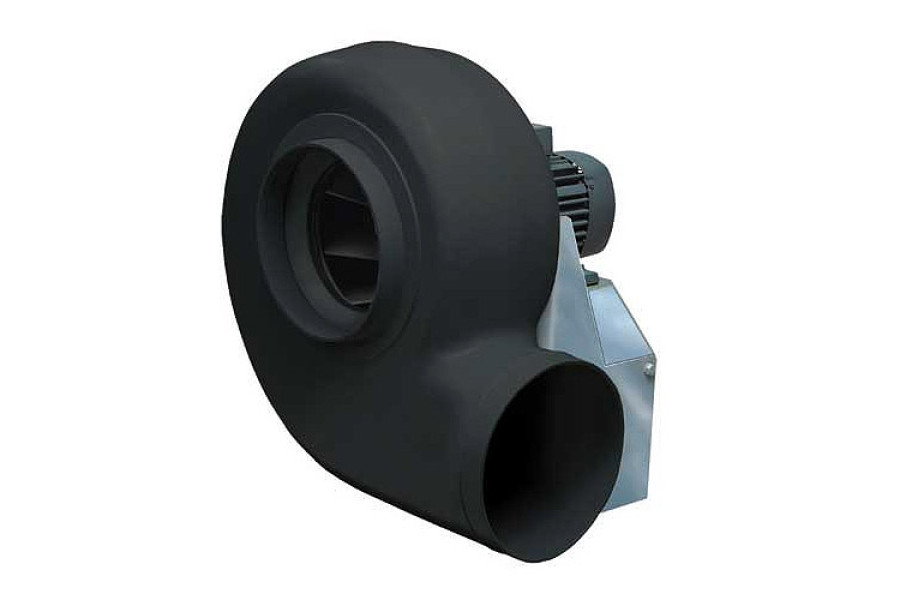

Конструкція та виконання EPND 160-2 Ex
Вибухозахищений вентилятор Rosenberg не є герметичними. Робоче колесо збалансоване разом з електродвигуном відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.
Корпус виготовлений з важкозаймистого поліпропілену. Поверхні обертових і нерухомих деталей, які можуть стикатися при деяких експлуатаційних несправності, виконані із спеціальних матеріалів. Небезпека їх займання через іскор, що виникають при терті або ударах, дуже обмежена.
Підключення до електричної мережі EPND 160-2 Ex
Вентилятори постачаються з виведеним кабелем довжиною приблизно 1м. Схема підключення приклеєна на корпус вентилятора, для дахових вентиляторів – під захисним ковпаком. Клемна коробка не входить в обсяг постачання та замовляється окремо як приладдя!
Монтаж EPND 160-2 Ex
Вентилятори монтуються в будь-якому положенні.
Регулювання обертів EPND 160-2 Ex
Регулювання продуктивності відцентрового вентилятора спеціального виконання EPND 160-2 Ex здійснюється тільки й винятково трансформаторними регуляторами шляхом зниження напруги. Відповідний регулюючий і керуючий пристрій зазначений у технічних характеристиках вентилятора під графіком продуктивності. Припустимий діапазон регулювання – від 25 до 100% номінальної напруги. При роботі в області знижених напруг робочий струм може перевищити номінальний. Процентна величина збільшення робочого струму зазначена в технічних характеристиках як ΔI. Керуючі та регулюючі пристрої повинні бути розраховані на максимальний робочий струм.
Електродвигун EPND 160-2 Ex
Для приводу застосовуються двигуни з зовнішнім ротором, клас захисту IP44, клас ізоляції F з посиленим захистом від вологи. Застосовуються винятково шарикопідшипники з підвищеним запасом міцності (німецького виробництва), закриті з двох боків, з мастилом для тривалого строку експлуатації.
Захист двигуна EPND 160-2 Ex
Двигуни оснащені позисторними температурними датчиками по DIN 44081, вмонтованими в обмотки, які повинні підключатися до сертифікованого згідно директиви Atex позисторного расчіплювача як елемента захисту двигуна. Звичайні пускачі зі стандартним захистом застосовувати заборонено! При монтажі у вибухонебезпечній зоні застосовувати спеціалізовані пускачі.
Умови експлуатації та хімічна стійкість вентилятора EPND 160-2 Ex
Хімічна стійкість залежить від матеріалів деталей та ущільнень, що стикаються з робочим середовищем, та підібрані так, щоб вони відповідали один одному. Хімічна стійкість вентилятора залежить не тільки від складу, але також і від концентрації, температури та тривалості впливу робочого середовища. Тому наведена нижче таблиця може служити тільки для грубої оцінки. У випадку спеціального застосування стійкість матеріалів необхідно перевірити. Області застосування наведені в таблиці.
"+" = придатний
"(+)" = обмежено придатний
"-" = непридатний
Хімічна стійкість
під впливом середовищ... |
Максимальна
температура робочого
середовища 60°С |
Випари, що містять кислоту
в малій концентрації |
+ |
Випари, що містять кислоту
у великій концентрації |
(+) |
Випари, що містять
соляну кислоту |
(+) |
Випари, що містять
азотну кислоту |
(+) |
Випари, що містять луг
в малій концентрації |
+ |
Випари, що містять луг
у великій концентрації |
(+) |
| Випари, що містять спирт |
+ |
Випари, що містять жир
или масло |
+ |
Положення корпуса вентилятора EPND 160-2 Ex у відповідності до вимог EUROVENT
Для визначення напрямку обертання необхідно дивитись на вентилятор зі сторони приводу
При замовленні необхідно уточнювати напрямок обертання та положення корпусу
