EKAD 315-4 exstb.

Конструкція та виконання EKAD 315-4 exstb.

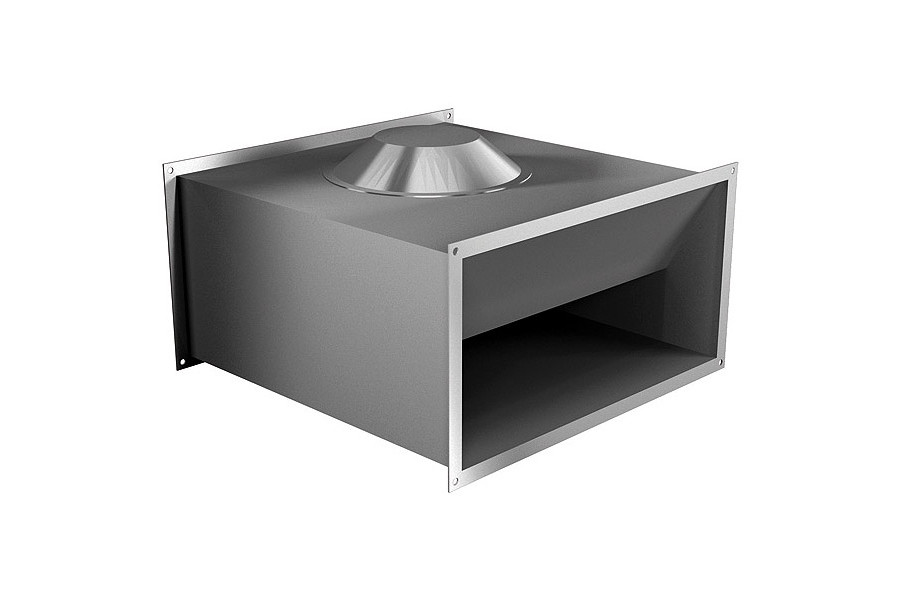

Вибухозахищений вентилятор Rosenberg не є герметичними. Робоче колесо збалансоване разом з електродвигуном відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.
Корпус з оцинкованого сталевого листа. Бічні частини корпуса з'єднані зі спіральною частиною на заклепках. Крильчатка зі сталевого листа. Вхідна дюза з електропровідного пластика.

Підключення до електричної мережі EKAD 315-4 exstb.

Вентилятори постачаються з виведеним кабелем довжиною приблизно 1м. Схема підключення приклеєна на корпус вентилятора, для дахових вентиляторів – під захисним ковпаком. Клемна коробка не входить в обсяг постачання та замовляється окремо як приладдя!

Монтаж EKAD 315-4 exstb.

Вентилятори монтуються в будь-якому положенні.

Регулювання обертів EKAD 315-4 exstb.

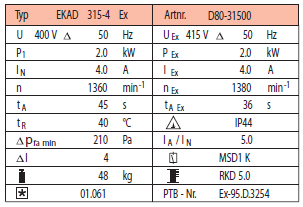

Регулювання продуктивності канального вибухозахищеного вентилятора EKAD 315-4 exstb. здійснюється тільки й винятково трансформаторними регуляторами шляхом зниження напруги. Відповідний регулюючий і керуючий пристрій зазначений у технічних характеристиках вентилятора під графіком продуктивності. Припустимий діапазон регулювання – від 25 до 100% номінальної напруги. При роботі в області знижених напруг робочий струм може перевищити номінальний. Процентна величина збільшення робочого струму зазначена в технічних характеристиках як ΔI. Керуючі та регулюючі пристрої повинні бути розраховані на максимальний робочий струм.

Електродвигун EKAD 315-4 exstb.

Для приводу застосовуються двигуни з зовнішнім ротором, клас захисту IP44, клас ізоляції F з посиленим захистом від вологи. Застосовуються винятково шарикопідшипники з підвищеним запасом міцності (німецького виробництва), закриті з двох боків, з мастилом для тривалого строку експлуатації.

Захист двигуна EKAD 315-4 exstb.

Двигуни оснащені позисторними температурними датчиками по DIN 44081, вмонтованими в обмотки, які повинні підключатися до сертифікованого згідно директиви Atex позисторного расчіплювача як елемента захисту двигуна. Звичайні пускачі зі стандартним захистом застосовувати заборонено! При монтажі у вибухонебезпечній зоні застосовувати спеціалізовані пускачі.

Рівень шуму EKAD 315-4 exstb.

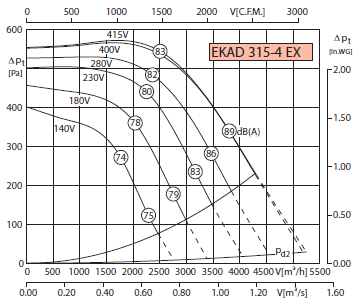

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6. Рівень звукової потужності на вільному вході LWA5, у відповідності з DIN 45 635, частина 38, визначається в такий спосіб:
LWA5 = LWA6 – 6 dB (A)
Рівень звукової потужності випромінювання корпусу LWA2, у відповідності до DIN 45 635, частина 38, визначається в такий спосіб:
LWA2 = LWA6 – 17 dB (A)
Приблизний рівень звукового тиску LPA на відстані 1 [м] можна отримати шляхом вирахування з рівня звукової потужності LWA величини, що дорівнює 7 [дБ(А)]. Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти, по-різному впливають на величину рівня звукового тиску. Щоб уникнути поширення корпусного шуму вентилятора на приєднаний повітропровід, рекомендовано для з'єднання з каналом використовувати гнучкі вставки виробництва ф-ми Rosenberg. Для розрахунку шумоглушників важливим є октавний рівень звукової потужності, що визначається в такий спосіб: Октавний рівень звукової потужності на виході:
LWAokt = LWA6 – LWArel
Октавний рівень звукової потужності на вході:
LWAokt = LWA5 – LWArel
Октавний рівень звукової потужності випромінювання корпусу:
LWAokt = LWA2 – LWArel
Відносні октавні рівні звукової потужності LWArel за середніми частотами октавних смуг наведені в наступній таблиці:

Типоряд: вибухозахищенні вентилятори для прямокутного канала EKAD
