EKAD 225-4 K

Конструкція та виконання EKAD 225-4 K

Ідеальне технічне рішення об'єднало переваги осьового вентилятора - прямий струм повітря та простий монтаж з високою стабільністю тиску, низьким рівнем звуку й більшим ККД відцентрового вентилятора.

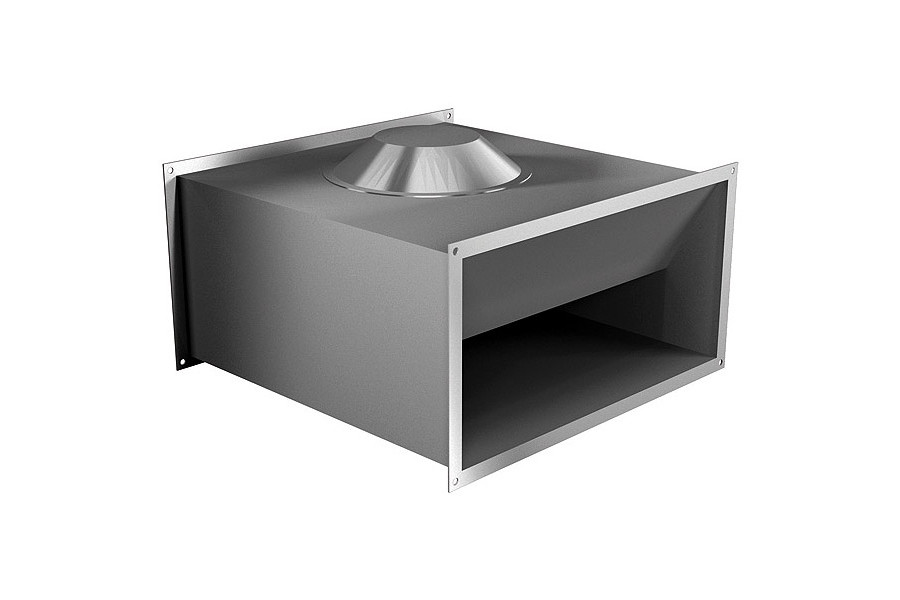

Корпус EKAD 225-4 K

Корпус, яким оснащені вентилятори Rosenberg EKAD, виготовлений з оцинкованого сталевого листа та виконаний у вигляді каналу прямокутного перетину. Таким чином, вентилятор EKAD 225-4 K можна встановлювати безпосередньо у вентиляційному каналі у будь-якому положенні. З боку входу й виходу вентилятор обладнаний стандартним фланцем завширшки 20 мм.

Крильчатка EKAD 225-4 K

Робоче колесо змонтоване безпосередньо на приводному електродвигуні та збалансоване разом з ним відповідно класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно. У вентиляторі EKAD 225-4 K використовуються робочі колеса із загнутими вперед лопатями, виготовлені з оцинкованого сталевого листа.

Підключення до електричної мережі EKAD 225-4 K

Привідні електродвигуни мають ступінь захисту IP44 з додатковим захистом від вологи, кабель виведений назовні. Підключення до електричної мережі здійснюється за допомогою доданої, але не приєднаної клемної коробки зі ступенем захисту IР 44.

Напрямок обертання EKAD 225-4 K

Канальні вентилятори EKAD мають напрямок обертання зі сторони всмоктування правобічний. При неправильному напрямку можливе перевантаження електродвигуна.

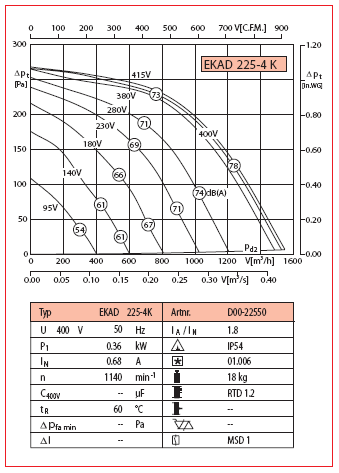

Характеристики продуктивності за повітрям EKAD 225-4 K

Характеристики для цього типового ряду були отримані при монтажу за схемою В (вхід вільний, до виходу приєднана магістраль) і відображають перепад повного тиску Δрt в залежності від продуктивності за повітрям. Динамічний тиск рd2 відноситься до поперечного перетину фланця на виході вентилятора.

Рівні шуму EKAD 225-4 K

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6. Рівень звукової потужності на вільному вході LWA5, у відповідності з DIN 45 635, частина 38, визначається в такий спосіб:
LWA5 = LWA6 – 6 dB (A)
Рівень звукової потужності випромінювання корпусу LWA2, у відповідності до DIN 45 635, частина 38, визначається в такий спосіб:
LWA2 = LWA6 – 17 dB (A)
Приблизний рівень звукового тиску LPA на відстані 1 [м] можна отримати шляхом вирахування з рівня звукової потужності LWA величини, що дорівнює 7 [дБ(А)]. Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти, по-різному впливають на величину рівня звукового тиску. Щоб уникнути поширення корпусного шуму вентилятора на приєднаний повітропровід, рекомендовано для з'єднання з каналом використовувати гнучкі вставки виробництва ф-ми Rosenberg. Для розрахунку шумоглушників важливим є октавний рівень звукової потужності, що визначається в такий спосіб: Октавний рівень звукової потужності на виході:
LWAokt = LWA6 – LWArel
Октавний рівень звукової потужності на вході:
LWAokt = LWA5 – LWArel
Октавний рівень звукової потужності випромінювання корпусу:
LWAokt = LWA2 – LWArel
Відносні октавні рівні звукової потужності LWArel за середніми частотами октавних смуг наведені в наступній таблиці:

Типоряд: вентилятори для прямокутного канала EKAD
