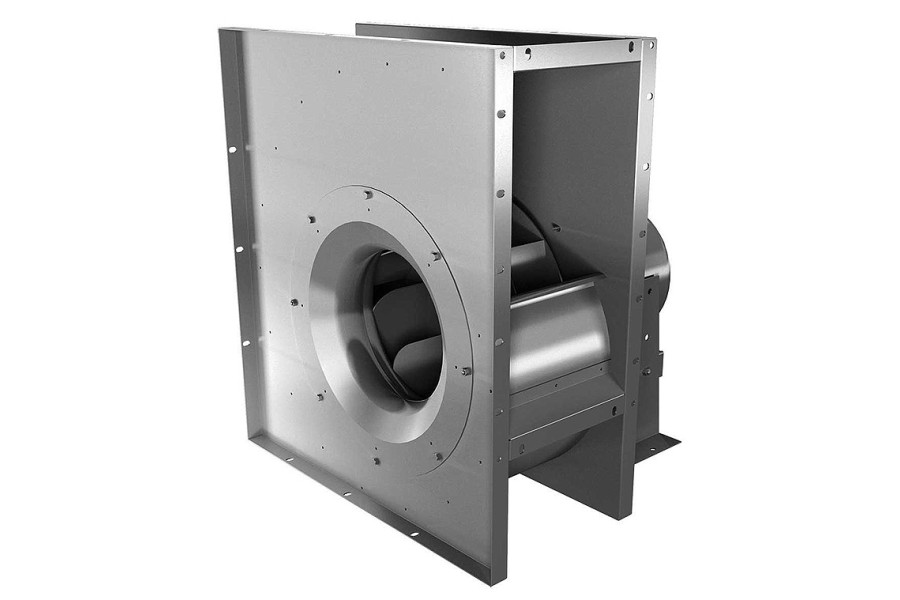

Вибухозахищений відцентровий вентилятор EHND 225-2 Ex IEC71

Конструкція та виконання EHND 225-2 Ex IEC71

Вибухозахищений вентилятор Rosenberg не є герметичними. Робоче колесо збалансоване разом з електродвигуном відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.

Підключення до електричної мережі EHND 225-2 Ex IEC71

Вентилятори постачаються з виведеним кабелем довжиною приблизно 1м. Схема підключення приклеєна на корпус вентилятора, для дахових вентиляторів – під захисним ковпаком. Клемна коробка не входить в обсяг постачання та замовляється окремо як приладдя!

Монтаж EHND 225-2 Ex IEC71

Вентилятори монтуються в будь-якому положенні.

Регулювання обертів EHND 225-2 Ex IEC71

Регулювання продуктивності відцентрового вибухозахищеного вентилятора EHND 225-2 Ex IEC71 здійснюється тільки й винятково трансформаторними регуляторами шляхом зниження напруги. Відповідний регулюючий і керуючий пристрій зазначений у технічних характеристиках вентилятора під графіком продуктивності. Припустимий діапазон регулювання – від 25 до 100% номінальної напруги. При роботі в області знижених напруг робочий струм може перевищити номінальний. Процентна величина збільшення робочого струму зазначена в технічних характеристиках як ΔI. Керуючі та регулюючі пристрої повинні бути розраховані на максимальний робочий струм.

Електродвигун EHND 225-2 Ex IEC71

Для приводу застосовуються двигуни з зовнішнім ротором, клас захисту IP44, клас ізоляції F з посиленим захистом від вологи. Застосовуються винятково шарикопідшипники з підвищеним запасом міцності (німецького виробництва), закриті з двох боків, з мастилом для тривалого строку експлуатації.

Захист двигуна EHND 225-2 Ex IEC71

Двигуни оснащені позисторними температурними датчиками по DIN 44081, вмонтованими в обмотки, які повинні підключатися до сертифікованого згідно директиви Atex позисторного расчіплювача як елемента захисту двигуна. Звичайні пускачі зі стандартним захистом застосовувати заборонено! При монтажі у вибухонебезпечній зоні застосовувати спеціалізовані пускачі.

Рівень шуму EHND 225-2 Ex IEC71

Визначення рівнів звукової потужності вироблялося за способом, розробленим для каналів, відповідно до DIN 45635, частина 9.
На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «A ».
Принципове значення для розрахунку глушників шуму рівень звукової потужності при середніх частотах октавних смуг визначається наступним чином:
LWokt = LWA4 + LWrel [dB]

Відносний рівень звукової потужності Lwrel при середніх частотах октавних смуг
