ED 2,5 (монтаж в стіну)

Конструкція та призначення регулюючого пристрою ED 2,5 (монтаж в стіну)

Фазовий пристрій для керування та регулювання для безступеневого регулювання однофазних двигунів. Кількість обертів регулюється за допомогою потужного тиристора по всьому діапазону від 0 до 230В. Регулятор Rosenberg розрахований на групове підключення двигунів. При цьому сума окремих струмів не повинна перевищувати максимально припустимий струм пристрою. Усередині пристрою знаходиться юстирувальний гвинт, за допомогою якого може бути виставлена нижня межа регулювання.

Захист двигуна за допомогою ED 2,5 (монтаж в стіну)

При використанні цього пристрою термоконтакти можуть підключатися послідовно з обмотками двигуна. При перевищенні максимально припустимої температури обмотки двигуна / вентилятора розмикаються убудовані в обмотки термоконтакти. При цьому живлення двигуна переривається й двигун / вентилятор відключається. Після охолодження обмоток живлення двигуна через термоконтакт відновлюється. Як наслідок - автоматичний запуск двигуна! Послідовне підключення обмотки двигуна з термоконтактами можливе при струмах до 5А. При більш високих струмах між двигуном і керуючим пристроєм включати захисний вимикач.

Після вікдлючення живлення ED 2,5 (монтаж в стіну)

При відключенні живлення після відновлення електропостачання відбувається автоматичне включення!

Виконання ED 2,5 (монтаж в стіну)

UP (вбудоване) Підходить для монтажу в стіні. Для моделі ED 5.0 окремо постачається кріпильна коробка.

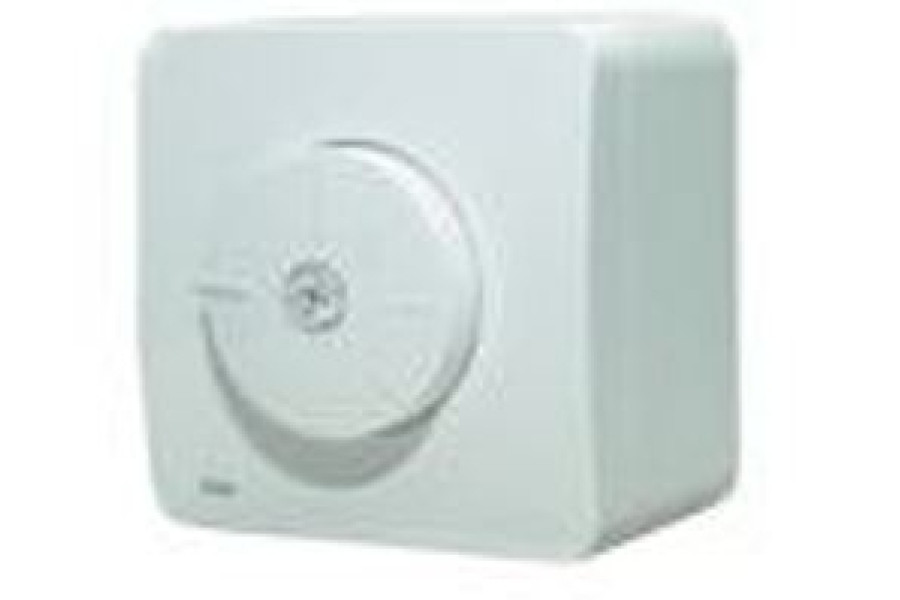

AP (стінне) Підходить для монтажу на стіну в масивному світло-сірому пластиковому корпусі.

Схема підключення ED 2,5 (монтаж в стіну)
