DV 400-G.5 FA з датчиком тиску

Конструкція та виконання DV 400-G.5 FA з датчиком тиску

Дахові ЕС-вентилятори постійного струму є подальшою розробкою на базі надійних стандартних DV-вентиляторів Rosenberg. Привод здійснюється двигуном з зовнішнім ротором, що за допомогою інтегрованого в вентилятор ЕС-контролера комутирується електронно. ЕС-вентилятор стандартно обладнаний наступними елементами та функціями:

• інтегрований датчик тиску
• програмування необхідної продуктивності за допомогою потенціометра
• вмонтований пускач для безпосереднього вмикання вентилятора
• система керування вентилятором постачається повністю готовою до підключення до мережі живлення.

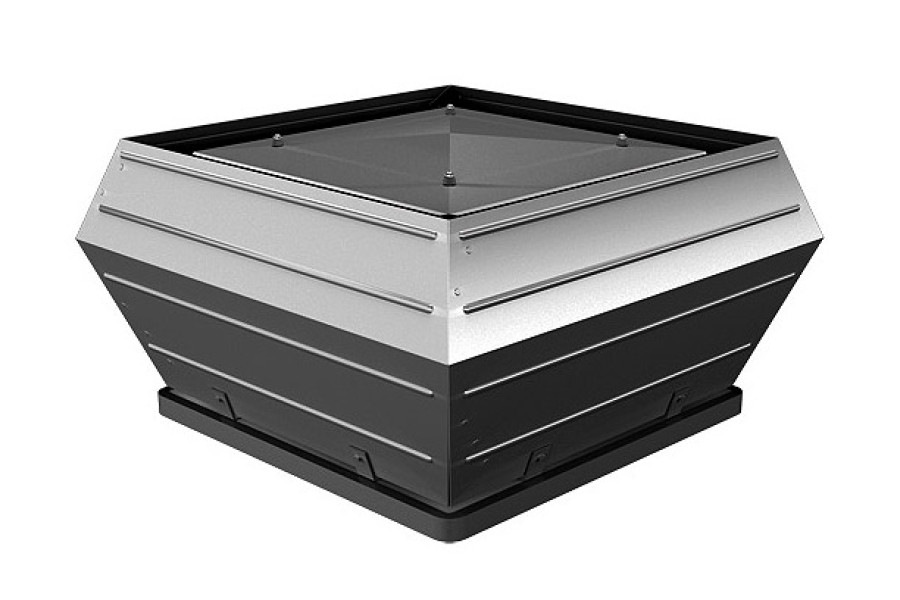

Корпус DV 400-G.5 FA з датчиком тиску

Корпус вентилятора кришного Rosenberg серії DV виготовлений у вигляді ковпака зі стійкого до дії морської води алюмінію. Завдяки особливостям такої конструкції вплив зовнішніх чинників майже повністю виключений. Діапазон застосування вентиляторів сягає від -30°С до +40°С.

Крильчатка DV 400-G.5 FA з датчиком тиску

Застосовуються загнуті назад крильчатки з пластиковими лопатями та опорним сталевим диском. Робоче колесо змонтоване безпосередньо на приводному електродвигуні та збалансоване разом з ним відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.

ЕС-мотор DV 400-G.5 FA з датчиком тиску

Як приводний використовується двигун постійного струму, що комутується електронно. Завдяки рівномірно розподіленому ККД навіть при знижених обертах досягається високий рівень ККД.

Захист двигуна DV 400-G.5 FA з датчиком тиску

Захист двигуна здійснюється шляхом безпосереднього контролю величини струму електронним керуючим пристроєм. Як спецвиконання постачається додатковий захист, реалізований на вмонтованих в обмотку позисторах.

Електронний керуючий пристрій DV 400-G.5 FA з датчиком тиску

Електронний керуючий пристрій розташований поблизу від приводного двигуна безпосередньо в ЕС-вентиляторі. Ця технологія дозволяє підтримувати синхронну кількість обертів. Таким чином, можливі різноманітні варіанти керування, наприклад в залежності від тиску, температури або часу. Неправильний напрямок обертання при цьому виключений.

Підключення до электричної мережі DV 400-G.5 FA з датчиком тиску

ЕС-вентилятори Rosenberg серійно обладнані легко доступним вимикачем (IP54), розташованим на зовнішній стінці вентилятора. Підключення до мережі 1~230 В виконується згідно схемі, що міститься у вимикачі.

Контроль параметрів дахового вентилятора Rosenberg DV 400-G.5 FA з датчиком тиску

Завдяки застосуванню сучасної техніки в комбінації з ЕС-технологією стає можливим об `єднання багатьох вентиляторів в єдину систему. Спеціально розроблене програмне забезпечення дозволяє здійснювати високоточний контроль всіх вентиляторів. Параметри вентилятора можуть бути відображені на дисплеї. При цьому є можливим налагодити кожний підключений ЕС-вентилятор спеціально під вимоги користувача.

Регулювання тиску DV 400-G.5 FA з датчиком тиску

ЕС-вентилятори Rosenberg серійно обладнані датчиком тиску. В залежності від вихідного сигналу датчика змінюється кількість обертів двигуна. Згідно до попередньо заданої величини тиску вентилятор виходить в робочу точку.

Підключення до електричної мережі DV 400-G.5 FA з датчиком тиску

Привідні електродвигуни мають ступінь захисту IP54 з додатковим захистом від вологи, кабель виведений назовні. Підключення до електричної мережі здійснюється за допомогою доданої, але не приєднаної клемної коробки зі ступенем захисту IР 44.

Регулювання тиску DV 400-G.5 FA з датчиком тиску

ЕС-вентилятори Rosenberg серійно обладнані датчиком тиску. В залежності від вихідного сигналу датчика змінюється кількість обертів двигуна. Згідно до попередньо заданої величини тиску вентилятор виходить в робочу точку.

Монтаж DV 400-G.5 FA з датчиком тиску

Дахові вентилятори повинні встановлюватись горизонтально. Припустиме відхилення 15°. Якщо ці вимоги не витримуються, треба застосовувати похилу підставку під даховий вентилятор, інакше не виключене потрапляння води усередину.

Рівні шуму DV 400-G.5 FA з датчиком тиску

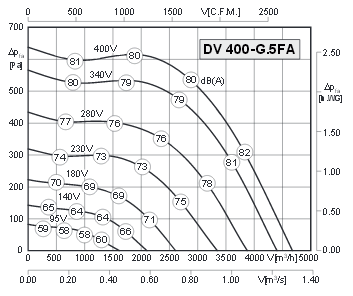

Всі звукові величини даного розділу оцінені за фільтром А. Виміри та відображення їх результатів здійснюються згідно DIN 45 635, частина 38 за приведеним методом обвідної поверхні, а саме, коли на кубічній поверхні розташована велика кількість вимірювальних елементів. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA8. Рівень звукової потужності на вільному вході може бути точно обчислений через відносні рівні звукової потужності, або приблизно визначається в такий спосіб:
LWA5 = LWA8 – 4 dB (A)
Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
LWoct = LW(A) + LWrel
