DVWN 310L-4D

Конструкція та виконання кришного виоскотемпературного вентилятора DVWN 310L-4D

Дахові вентилятори Rosenberg зі стандартним двигуном використовуються для витяжної вентиляції помешкань, супермаркетів, майстерень, їдалень, гаражів, басейнів та т.і. Вентилятори пристосовані для монтажу на всіх видах дахів від пласких до похилих. Завдяки двигуну, винесеному з потоку повітря, дахові високотемпературні вентилятори можуть транспортувати повітря з температурою до 120°C.

Корпус DVWN 310L-4D

Бічні сторони корпусу вентилятора дахового димовидалення, що спрямовують повітря вертикально вгору, виготовлені зі стійкого до дії морської води алюмінію. Ковпак над двигуном також зі стійкого до морської води алюмінію. Опорна рама з інтегрованою дюзою зі стального оцинкованого листа.

Крильчатка DVWN 310L-4D

Робоче колесо з 8 загнутими назад лопатями виготовляється з алюмінію (ALMg3), змонтоване безпосередньо на електродвигуні з зовнішнім ротором та збалансоване разом з ним відповідно до класу якості G 2,5 за DIN/ISO 1940 статично та динамічно.

Двигун DVWN 310L-4D

Стандартні двигуни у виконанні IMB5, клас захисту IP55, 1~230B/50 Гц або 3~400B/50 Гц, клас ізоляції F. В стандартному варіанті двигуни керовані напругою. Можливе постачання двигунів під частотний перетворювач, одношвидкісних або багатошвидкісних.

Підключення до електричної мережі DVWN 310L-4D

Підключення до електричної мережі здійснюється за допомогою клемної коробки, що є легко доступною після зняття ковпака двигуна. Схема підключення наведена в клемній коробці. При використанні частотного перетворювача дотримуватися доданої до нього інструкції.

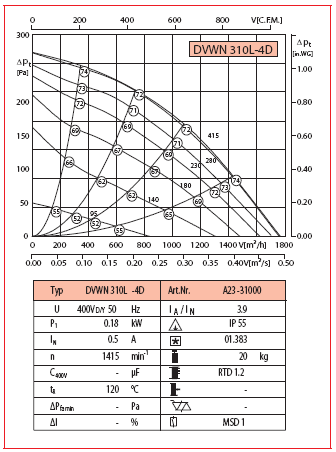

Характеристики продуктивності за повітрям DVWN 310L-4D

Характеристики для цього типового ряду вентилятор Rosenberg DVW були отримані при монтажі за схемою А (вхід/вихід вільний) і відображують перепад статичного тиску Δра, що є в наявності з боку всмоктування в залежності від продуктивності за повітрям.

Рівні шуму DVWN 310L-4D

Всі звукові величини цього розділу оцінені за фільтром А. Виміри та відображення їх результатів здійснюється згідно DIN 45 635, частина 38 за приведеним методом обвідної поверхні, а саме, коли на кубічній поверхні розміщена велика кількість вимірювальних елементів. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA8. Рівень звукової потужності на вільному вході LWA5 може бути точно обчислений через відносні рівні звукової потужності, або приблизно визначається в такий спосіб:
LWA5 = LWA8 –3 dB (A)
Приблизний рівень звукового тиску LP(A) на відстані 1 [м] можна отримати шляхом вирахування з рівня звукової потужності величини, що дорівнює 7 [дБ(А)] LWA. Враховувати, що зовнішні чинники можуть викликати значні відхилення.
LP(A)1m = LWA -7dВ (A)
Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
LWoct = LW(A) + LWrel
