DVW 500-6 E

Конструкція та виконання дахового вентилятора DVW 500-6 E

Даховий вентилятор використовується для витяжної вентиляції помешкань, супермаркетів, майстерень, їдалень, гаражів, басейнів та т.і. Вентилятори дахові пристосовані для монтажу на всіх видах дахів від пласких до похилих. Дахові вентилятори DV вертикального видуву викоиристовуються для сильнозабрудненого повітря.

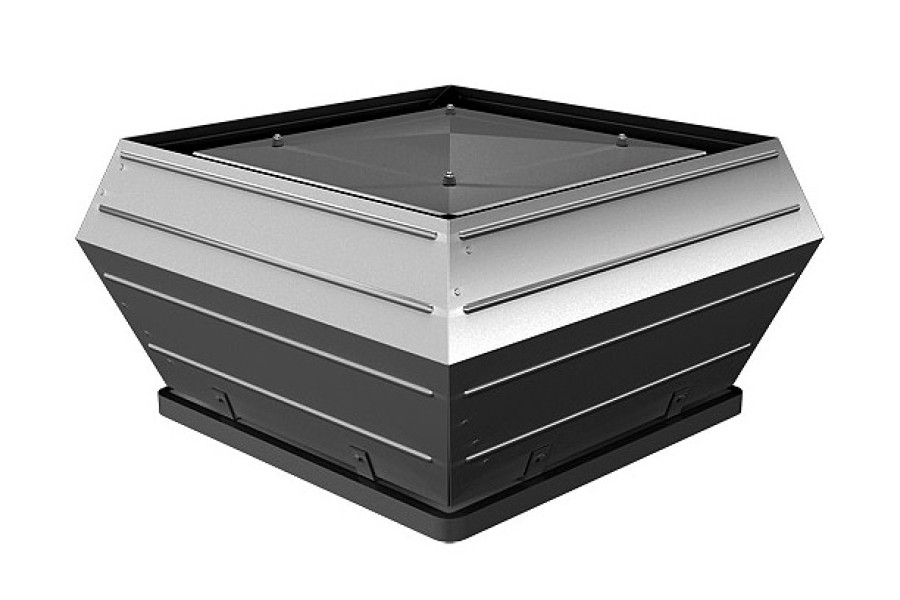

Корпус кришного вентилятора DVW 500-6 E

Корпус вентилятора кришного Rosenberg серії DV виготовлений у вигляді ковпака зі стійкого до дії морської води алюмінію.

Крильчатка DVW 500-6 E

Даховий вентилятор Rosenberg DV має загнуті назад лопаті з пластика, робоче колесо змонтоване безпосередньо на електродвигуні з зовнішнім ротором та збалансоване разом з ним відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.

Двигун DVW 500-6 E

Двигуни з зовнішнім ротором, керовані напругою, з посиленим захистом від вологи та вмонтованими в обмотки термоконтактами. Захисне виконання IP44.

Підключення до електричної мережі DVW 500-6 E

Підключення до електричної мережі здійснюється за допомогою приєднаної клемної коробки зі ступенем захисту IР 54, що є легко доступною після зняття ковпака для захисту від дощу.

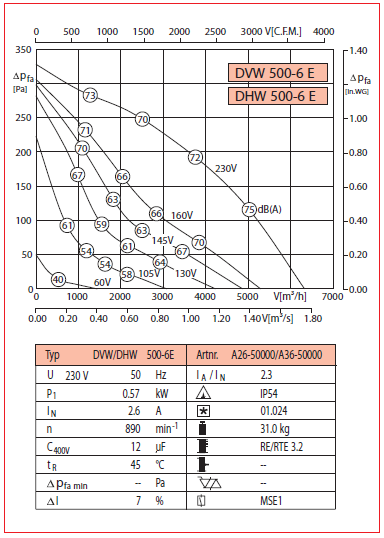

Характеристики продуктивності за повітрям DVW 500-6 E

Характеристики для цього типового ряду були отримані при монтажі за схемою А (вхід/вихід вільний) і відображують перепад статичного тиску Δра, що є в наявності з боку всмоктування в залежності від продуктивності за повітрям.

Рівні шуму DVW 500-6 E

Всі звукові величини цього розділу оцінені за фільтром А. Виміри та відображення їх результатів здійснюється згідно DIN 45 635, частина 38 за приведеним методом обвідної поверхні, а саме, коли на кубічній поверхні розміщена велика кількість вимірювальних елементів. На характеристиках продуктивності за повітрям (числа, обведені колом) представлений рівень звукової потужності на вільному виході LWA8. Наведені дані стосуються типоряду Rosenberg DV. Рівень звукової потужності на вільному вході LWA5 може бути точно обчислений через відносні рівні звукової потужності, або приблизно визначається в такий спосіб:
LWA5 = LWA8 –3 dB (A)
Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
LWoct = LW(A) + LWrel
