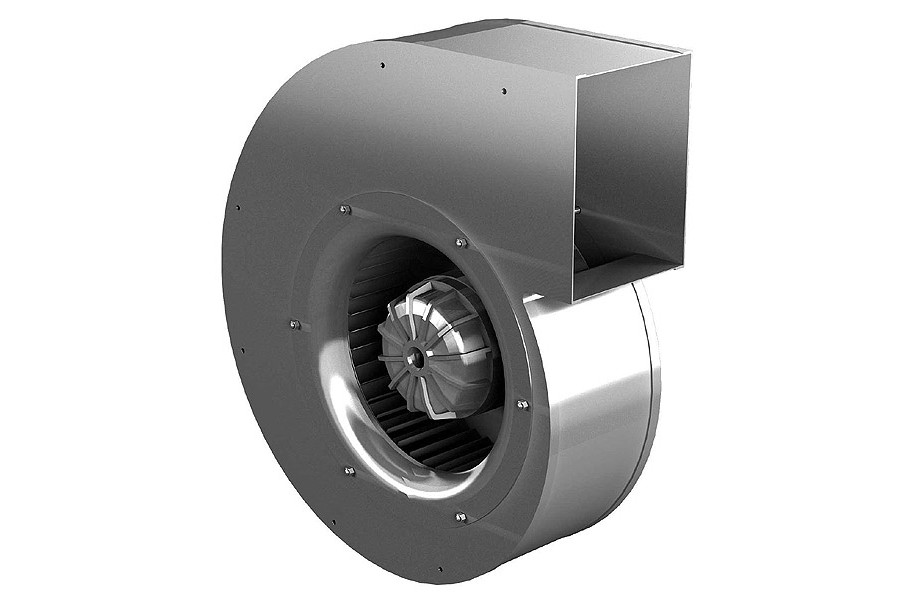

DRAE 240-4 L

Область застосування відцентрового радіального вентилятора DRAE 240-4 L

Вентилятори DRAE Rosenber застосовуються в системах вентиляції та кондиціонування повітря житлових, громадських і виробничих будівель і споруд. Рекомендується використовувати в системах з нерівномірним характером навантаження, з великою частотою пусків.

Основні конструктивні особливості відцентрового вентилятора DRAE 240-4 L

Завдяки застосуванню спеціально сконструйованих електродвигунів із зовнішнім ротором, що мають великий опір, і відцентрових робочих коліс із заломленими вперед лопатками, нам вдалося розробити типовий ряд відцентрових вентиляторів з дуже високим ковзанням. Робоча характеристика електродвигуна із зовнішнім ротором адаптується до навантаження, завдяки чому число обертів вентилятора змінюється залежно від сумарного тиску. Це дуже важливо в тому випадку, коли під час роботи змінюється аеродинамічний опір, наприклад, при забрудненні фільтрів, включенні і виключенні окремих каналів і різного устаткування.

Корпус радіального вентилятора DRAE 240-4 L

Корпус, яким оснащений вентилятор - "равлик". Корпус відцентрового вентилятора "равлик" виконаний з оцинкованого стального листа, одностороннього та двостороннього всмоктування, в класичній формі „завитка”. Спеціально розроблені крильчатки дозволяють робити корпуси завтовшки лише 150 мм. Додатково, за бажанням замовника, може бути виконане облицювання із синтетичного матеріала (за замовлення).

Крильчатка відцентрового вентилятора равлика DRAE 240-4 L

Крильчатки з загнутими вперед лопатями з оцинкованої сталі, змонтовані на роторі двигуна з зовнішнім ротором та збалансовані разом з ним відповідно до класу якості G 2,5 згідно DIN ISO 1940.

Електродвигуни DRAE 240-4 L

Ступінь захисту IP 54 з посиленим захистом від вологи, клас ізоляції F, захист двигуна на термоконтактах. Клемна коробка має ступінь захисту IP 44 і додається до вентилятора. В шарикопідшипники, закриті із двох сторін, закладене мастило для тривалої експлуатації.

Підключення до электричної мережі DRAE 240-4 L

Двигуни мають виведений назовні кабель. Підключення кабелю до електричної мережі може здійснюватися за допомогою клемної коробки із захистом IP44. Клемна коробка поставляється окремо.

Напрямок обертання DRAE 240-4 L

Для виконання DRA з боку виведення кабелю - ліве обертання.

Характеристики продуктивності по повітрю DRAE 240-4 L

Витратно-напірні характеристики для цього типоряду радіальних вентиляторів Rosenberg отримані на аеродинамічному стенді типу «A» за ДСТУ 10921-9 (вхід, вихід вільні). Характеристики відображають залежність повного тиску (?pt) вентилятора від продуктивності по повітрю. Значення динамічного тиску (Pd2) наведені для нагнітального патрубка радіального вентилятора.

Рівні шуму DRAE 240-4 L

На характеристиках вентилятора (числа, обведені колами) представлені середньозважені рівні звукової потужності з боку вільного нагнітає патрубка Lwa6, скориговані за шкалою «A».
Середньозважений рівень звукової потужності з боку вільного входу LWA5 відповідно до DIN 45635, частина 38, визначається таким чином:
LWA5=LWA6-2dB
(для розмірів від 282 до 314)
LWA5=LWA6-4dB
(для розмірів від 314)
Середньозважений рівень звукового тиску на відстані 1м від установки Lpa можна отримати приблизно шляхом вирахування з середньозваженого рівня звукової потужності Lwa6 величини, рівної 7dB (A).
Для розрахунку глушників шуму становить інтерес октавний рівень звукової потужності, який визначається наступним чином:
LWokt=LWA4+LWrel

Відносні октавні рівні звукової потужності LWrel при середніх частотах октавних смуг
