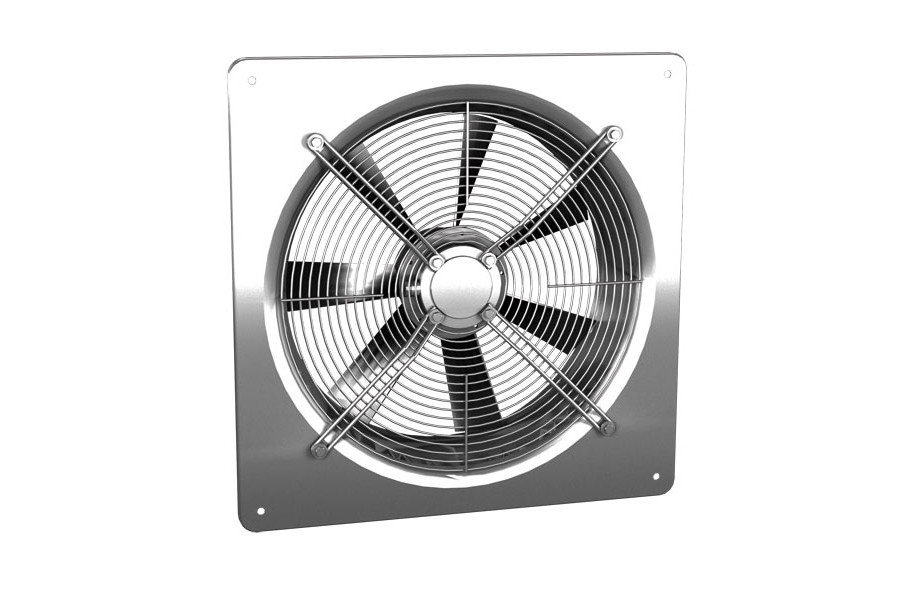

DQ 800-8

Конструкція та виконання DQ 800-8

Осьові вентилятори великої потужності Rosenberg DQ використовуються там, де необхідно подавати велику кількість повітря при малих і середніх аеродинамічних опорах. Осьові вентилятори DQ 800-8 великої потужності з квадратною стінною панеллю знаходять застосування в системах витяжної вентиляції ресторанів, спортивних залів, конференц-залів, виробничих і складських приміщень, плавальних басейнів і оранжерей. Осьові вентилятори Rosenberg DQ великої потужності з розташованими з обох сторін монтажними фланцями використовуються переважно для монтажу в круглих каналах систем вентиляції, кондиціювання, холодильної та сушильної техніки.

Корпус DQ 800-8

Корпуси осьових вентиляторів великої потужності виготовляються з оцинкованого сталевого листа та мають синтетичне покриття, отримане нанесенням порошку в електростатичному полі.

Крильчатка DQ 800-8

В осьових вентиляторах DQ 800-8 великої потужності встановлюються робочі колеса з лопатями, форма яких відповідає вимогам аеродинаміки. Робоче колесо або, власне, лопаті змонтовані безпосередньо на приводному електродвигуні та збалансовані разом з ним відповідно до класу якості G 2,5 за DIN/ISO 1940 статично та динамічно.

Двигун DQ 800-8

Приводні електродвигуни мають ступінь захисту IP54, кабель виведений назовні. Підключення до електричної мережі здійснюється за допомогою доданої, але не приєднаної клемної коробки зі ступенем захисту IР44.

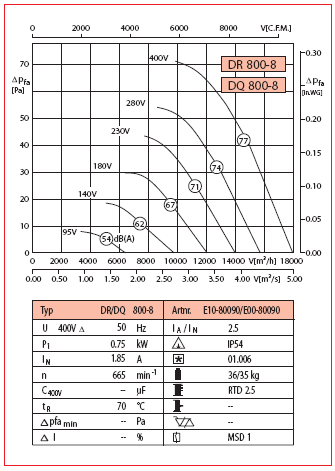

Характеристики продуктивності за повітрям DQ 800-8

Характеристики для вентиляторів DQ 800-8 були отримані при монтажу за схемю А (вхід/вихід вільний) і відображують перепад статичного тиску Δра, що є в наявності зі сторони всмоктування в залежності від продуктивності за повітрям.

Рівні шуму DQ 800-8

Всі звукові величини цього розділу оцінені за фільтром А. На характеристиках продуктивності за повітрям (числа, обведені кружком) представлений рівень звукової потужності на вільному виході LWA6. Ця величина дорівнює рівню звукової потужності на вільному вході LWA5. Приблизний рівень звукового тиску LPA на відстані 1 м можна отримати шляхом вирахування з рівня звукової потужності LWA величини, що дорівнює 7 дБ(А). Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти, по-різному впливають на величину рівня звукового тиску. Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
