DHE 310-4 E.3EF

Конструкція та виконання дахового вентилятора DHE 310-4 E.3EF

Даховий вентилятор використовується для витяжної вентиляції помешкань, супермаркетів, майстерень, їдалень, гаражів, басейнів та т.і. Вентилятори дахові пристосовані для монтажу на всіх видах дахів від пласких до похилих. Дахові вентилятори DH горизонтального видуву викоиристовуються для слабкозабрудненого повітря.

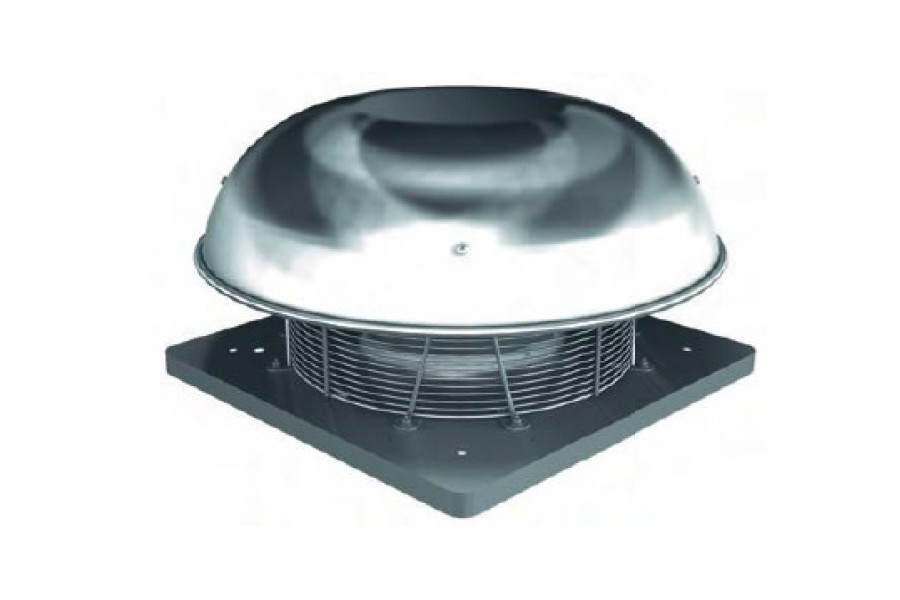

Корпус кришного вентилятора DHE 310-4 E.3EF

Корпус вентилятора кришного Rosenberg серії DH виготовлений у вигляді ковпака зі стійкого до дії морської води алюмінію.

Крильчатка DHE 310-4 E.3EF

Даховий вентилятор Rosenberg DH має загнуті назад лопаті з пластика, робоче колесо змонтоване безпосередньо на електродвигуні з зовнішнім ротором та збалансоване разом з ним відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.

Двигун DHE 310-4 E.3EF

Двигуни з зовнішнім ротором, керовані напругою, з посиленим захистом від вологи та вмонтованими в обмотки термоконтактами. Захисне виконання IP44.

Підключення до електричної мережі DHE 310-4 E.3EF

Підключення до електричної мережі здійснюється за допомогою приєднаної клемної коробки зі ступенем захисту IР 54, що є легко доступною після зняття ковпака для захисту від дощу.

Характеристики продуктивності за повітрям DHE 310-4 E.3EF

Характеристики для цього типового ряду були отримані при монтажі за схемою А (вхід/вихід вільний) і відображують перепад статичного тиску Δра, що є в наявності з боку всмоктування в залежності від продуктивності за повітрям.

Рівні шуму DHE 310-4 E.3EF

Всі звукові величини цього розділу оцінені за фільтром А. Виміри та відображення їх результатів здійснюється згідно DIN 45 635, частина 38 за приведеним методом обвідної поверхні, а саме, коли на кубічній поверхні розміщена велика кількість вимірювальних елементів. На характеристиках продуктивності за повітрям (числа, обведені колом) представлений рівень звукової потужності на вільному виході LWA8. Наведені дані стосуються типоряду Rosenberg DH. Рівень звукової потужності на вільному вході LWA5 може бути точно обчислений через відносні рівні звукової потужності, або приблизно визначається в такий спосіб:
LWA5 = LWA8 –3 dB (A)
Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
LWoct = LW(A) + LWrel
