DH 310K-6-6 E

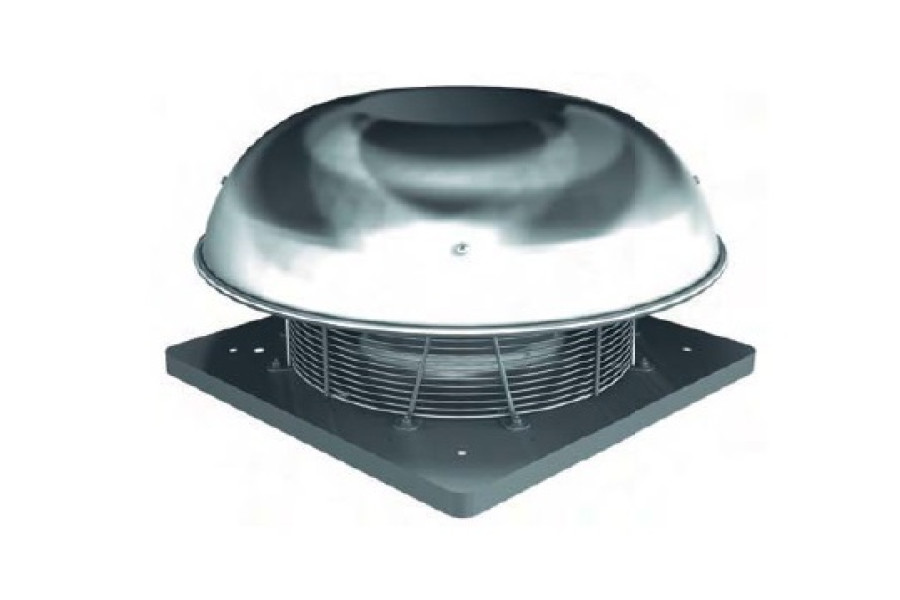

Конструкція та виконання дахового вентилятора DH 310K-6-6 E

Даховий вентилятор використовується для витяжної вентиляції помешкань, супермаркетів, майстерень, їдалень, гаражів, басейнів та т.і. Вентилятори дахові пристосовані для монтажу на всіх видах дахів від пласких до похилих. Дахові вентилятори DH горизонтального видуву викоиристовуються для слабкозабрудненого повітря.

Корпус кришного вентилятора DH 310K-6-6 E

Корпус вентилятора кришного Rosenberg серії DH виготовлений у вигляді ковпака зі стійкого до дії морської води алюмінію.

Крильчатка DH 310K-6-6 E

Даховий вентилятор Rosenberg DH має загнуті назад лопаті з пластика, робоче колесо змонтоване безпосередньо на електродвигуні з зовнішнім ротором та збалансоване разом з ним відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.

Двигун DH 310K-6-6 E

Двигуни з зовнішнім ротором, керовані напругою, з посиленим захистом від вологи та вмонтованими в обмотки термоконтактами. Захисне виконання IP44.

Підключення до електричної мережі DH 310K-6-6 E

Підключення до електричної мережі здійснюється за допомогою приєднаної клемної коробки зі ступенем захисту IР 54, що є легко доступною після зняття ковпака для захисту від дощу.

Характеристики продуктивності за повітрям DH 310K-6-6 E

Характеристики для цього типового ряду були отримані при монтажі за схемою А (вхід/вихід вільний) і відображують перепад статичного тиску Δра, що є в наявності з боку всмоктування в залежності від продуктивності за повітрям.

Рівні шуму DH 310K-6-6 E

Всі звукові величини цього розділу оцінені за фільтром А. Виміри та відображення їх результатів здійснюється згідно DIN 45 635, частина 38 за приведеним методом обвідної поверхні, а саме, коли на кубічній поверхні розміщена велика кількість вимірювальних елементів. На характеристиках продуктивності за повітрям (числа, обведені колом) представлений рівень звукової потужності на вільному виході LWA8. Наведені дані стосуються типоряду Rosenberg DH. Рівень звукової потужності на вільному вході LWA5 може бути точно обчислений через відносні рівні звукової потужності, або приблизно визначається в такий спосіб:
LWA5 = LWA8 –3 dB (A)
Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
LWoct = LW(A) + LWrel
