DH 310 K-4D exstb.

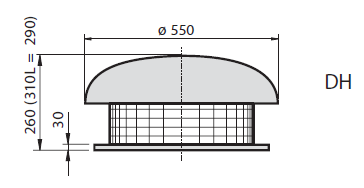

Конструкція та виконання DH 310 K-4D exstb.

Вибухозахищений вентилятор Rosenberg не є герметичними. Робоче колесо збалансоване разом з електродвигуном відповідно до класу якості G 2,5 згідно DIN/ISO 1940 статично та динамічно.
Опорна рама з оцинкованого сталевого листа. Дощовий ковпак виконання DH виготовлений зі стійкого до морської води алюмінію. Починаючи з розміру 560 - з оцинкованного сталевого листа.
Лопаті та дюзи робочого колеса розмірів 310-355 з електропровідного пластика, диск робочого колеса з оцинкованного сталевого листа. Для розмірів 400-630 лопаті та несучий диск виготовлені з стійкого до морської води алюмінію.
Вхідна дюза з оцинкованої сталі.

Підключення до електричної мережі DH 310 K-4D exstb.

Вентилятори постачаються з виведеним кабелем довжиною приблизно 1м. Схема підключення приклеєна на корпус вентилятора, для дахових вентиляторів – під захисним ковпаком. Клемна коробка не входить в обсяг постачання та замовляється окремо як приладдя!

Монтаж DH 310 K-4D exstb.

Монтаж тільки з вертикальним валом с максимальним відхиленням 5°.

Регулювання обертів DH 310 K-4D exstb.

Регулювання продуктивності дахового вибухозахищеного вентилятора DH 310 K-4D exstb. здійснюється тільки й винятково трансформаторними регуляторами шляхом зниження напруги. Відповідний регулюючий і керуючий пристрій зазначений у технічних характеристиках вентилятора під графіком продуктивності. Припустимий діапазон регулювання – від 25 до 100% номінальної напруги. При роботі в області знижених напруг робочий струм може перевищити номінальний. Процентна величина збільшення робочого струму зазначена в технічних характеристиках як ΔI. Керуючі та регулюючі пристрої повинні бути розраховані на максимальний робочий струм.

Електродвигун DH 310 K-4D exstb.

Для приводу застосовуються двигуни з зовнішнім ротором, клас захисту IP44, клас ізоляції F з посиленим захистом від вологи. Застосовуються винятково шарикопідшипники з підвищеним запасом міцності (німецького виробництва), закриті з двох боків, з мастилом для тривалого строку експлуатації.

Захист двигуна DH 310 K-4D exstb.

Двигуни оснащені позисторними температурними датчиками по DIN 44081, вмонтованими в обмотки, які повинні підключатися до сертифікованого згідно директиви Atex позисторного расчіплювача як елемента захисту двигуна. Звичайні пускачі зі стандартним захистом застосовувати заборонено! При монтажі у вибухонебезпечній зоні застосовувати спеціалізовані пускачі.

Рівень шуму DH 310 K-4D exstb.

Всі звукові величини цього розділу оцінені за фільтром А. Виміри та відображення їх результатів здійснюється згідно DIN 45 635, частина 38 за приведеним методом обвідної поверхні, а саме, коли на кубічній поверхні розміщена велика кількість вимірювальних елементів. На характеристиках продуктивності за повітрям (числа, обведені колом) представлений рівень звукової потужності на вільному виході LWA8. Наведені дані стосуються типоряду Rosenberg DV. Рівень звукової потужності на вільному вході LWA5 може бути точно обчислений через відносні рівні звукової потужності, або приблизно визначається в такий спосіб:
LWA5 = LWA8 –3 dB (A)
Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
LWoct = LW(A) + LWrel

Сторона входу
