Конструкція та виконання ANDB 800-6/1440

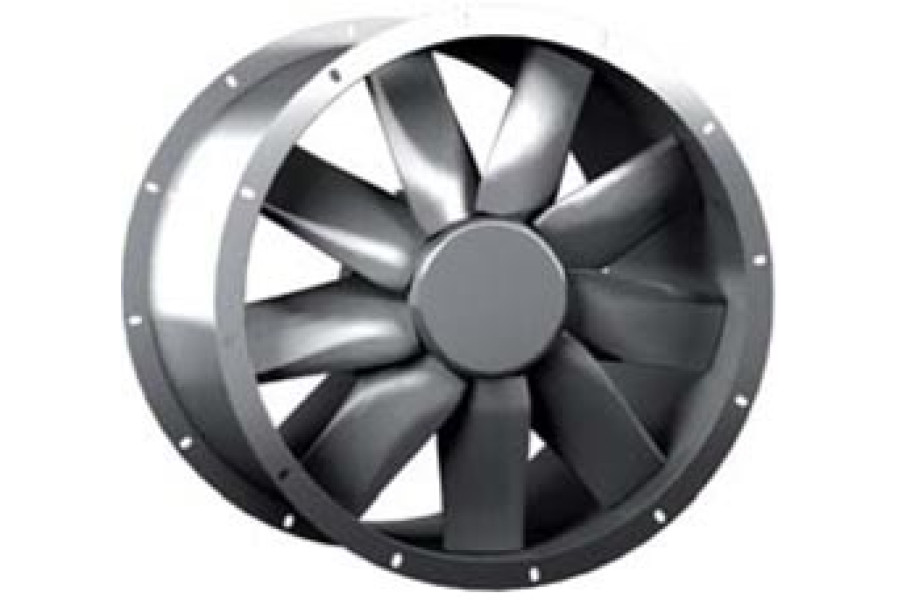

Осьові вентилятори середнього тиску ANDB 800-6/1440 з лопатями зі змінюваним кутом атаки охоплюють завдяки їх великим варіаційним можливостям за відносною величиною втулки, кількістю лопаток та кутом атаки широкий сектор продуктивності. Так, наприклад, при застосуванні AND(B)-осьових вентиляторів Rosenberg може бути реалізоване підвищення тиску до 900 Па та кількість повітря до 85,000 м³/год. Припустима температура повітря, що переміщується, сягає стандартно від -30 до +40 °C (враховувати дані виробника двигунів; для вищих температур - спеціальні двигуни на замовлення!). Корпус з перфорованим фланцем згідно DIN 24154 гарантує просте підключення до системи повітропроводів. Стандартний напрямок потоку повітря - напір через двигун. Якщо потрібно всмоктувати повітря через двигун, то напрямок змінюється при перестановці лопаток на 180°. Вентиляторы Rosenberg ANDB 800-6/1440 пристосовані як до горизонтального, так і до вертикального монтажу. Максимальна припустима кількість обертів складає вентилятора ANDB 800-6/1440 складає 1440 об/хв. При застосуванні частотного перетворювача заборонено перевищувати окружну швидкість 75 м/с.

Корпус ANDB 800-6/1440

Корпуси осьових вентиляторів середнього тиску Rosenberg AND стандартно виготовляються з оцинкованого сталевого листа. Під спецзамовлення може бути виготовлений корпус з синтетичним покриттям або з нержавіючої сталі. Фланці мають розташування отворів згідно DIN 24154. Корпус ANDB 800-6/1440 може бути обладнаний ревізійним люком. Клемна коробка постачається окремо або змонтована на корпусі. Як опції пропонуються сумісні з корпусом вхідні дюзи з захисними гратами та без них, кріпильні ніжки, гнучкі з`єднання та контрфланці, що постачаються не змонтованими.

Крильчатка ANDB 800-6/1440

Осьове робоче колесо вентиляторів Rosenberg AND збалансоване відповідно до класу якості балансування G 6,3 за DIN/ISO 1940. Ступиці з литого під тиском алюмінію складаються з двох частин та мають конусну затискну втулку. Для вентиляторів ANDB 800-6/1440 зі ступицею 150 мм застосовують колеса з 5  лопастями. Профільовані лопасті виготовлені з литого під тиском алюмінію і в нерухомому положенні кут атаки може бути змінений. Для перестановки на ніжку лопаті нанесена шкала (крок 5°). Якщо кут змінений після моменту постачання, треба перевірити споживану потужність (можливе перевантаження двигуна). Балансування крильчатки після перестановки має бути перевірене. Кут лопасті α замірюється на верхівці лопасті.

Двигун ANDB 800-6/1440

Застосовуються трифазні стандартні електродвигуни, конструкції В3 зі ступенем захисту IP55 та класом ізоляції F, 2-, 4-, 6-, 8-полюсні. Двигуни зі змінюваною кількістю полюсів, керовані напругою або частотою, однофазні або двигуни для вищих температур повітря постачаються на замовлення.

Захист від дотику ANDB 800-6/1440

Вентилятори ANDB 800-6/1440 розраховані на монтаж в закриту систему повітропроводів і тому стандартно постачаються без захисту від дотику. Користувач повинен самостійно упевнитися, що захист від дотику відповідає нормам EN 292 та EN 294.

Вибухозахищене виконання ANDB 800-6/1440

Вентилятори ANDB 800-6/1440 постачаються у вибухозахищеному виконанні згідно VDMA 24169, частина 1. Ех-виконання обладнано вибухозахищеними IEC-двигунами з захистом від іскроутворення Підвищений Вибухозахист „е” (ЕЕхе II), та температурним класом Т1 до Т3 (Т4 спецвиконання) з класом ізоляції F. На випадок порушення стандартного режиму роботи, поломки тощо, можливі місця контакту між нерухомими поверхнями та поверхнями, що обертаються, виготовляються з матеріалів, у яких обмежена небезпека утворення іскри внаслідок тертя або удару. Для цього частина корпуса в області робочого колеса виготовлена з нержавіючої сталі. Користувач повинен гарантувати, що на лопастях або на мідному кільці не буде утворюватись наліт іржі. Внаслідок встановленої законодавством вимоги щодо більш ширшого зазору між корпусом та робочим колесом для вибухозахищених вентиляторів при підборі треба враховувати втрати продуктивності (5% за кількістю повітря, 15% за тиском). Вентилятори призначені для монтажу в зонах 1 та 2, для переміщення атмосфери в зонах 1 та 2, а також горючих газів температурних класів Т1 та Т3. Вентилятори розраховані на тривалу експлуатацію S1 і заборонені до підключення через частотний перетворювач.

Спеціальне виконання ANDB 800-6/1440 з ревізійним люком

Ревізійний люк дає можливість проводити роботи з обслуговування та чищення вентилятора у змонтованому стані. При монтажі вентилятора звернути увагу на те, щоб у подальшому можна було відчиняти люк.

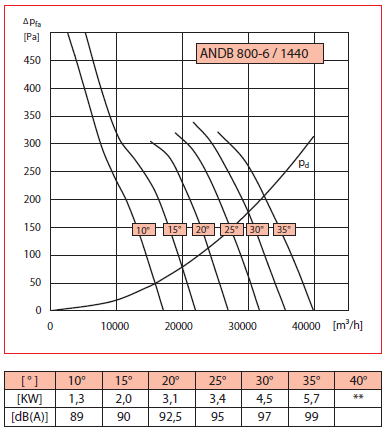

Характеристики продуктивності за повітрям ANDB 800-6/1440

Характеристики для цього типового ряду були отримані при монтажу за схемою В (вхід вільний, до виходу приєднана магістраль) і відображають перепад статичного тиску Δра та динамічний тиск рd в залежності від продуктивності за повітрям.

Рівні шуму ANDB 800-6/1440

Всі звукові величини цього розділу оцінені за фільтром А. Для кожного кута атаки в табличці під відповідним графіком наведені рівні канальної звукової потужності на виході LWA4. Ця величина приблизно дорівнює рівню звукової потужності на вільному виході LWA6. Метод вимірювання рівня звукової потужності на вільному виході LWA6 згідно DIN 45635, частина 38, вимірювальна решітка „е”, в приміщенні для вимірювання звуку з низьким коефіцієнтом відбиття та одним рівнем відбиття зображений на малюнку.

Звуковий тиск LPA зі сторони видуву на відстані 1 м можна отримати шляхом вирахування з рівня звукової потужності на виході LWA величини, що дорівнює 11 дБ(А). Зменшення рівня звукового тиску при збільшенні відстані з 1 м до величини ά обчислюється згідно формули:
ΔLp = 10 * log (1/ά)
Необхідно враховувати, що відбиття та характеристика приміщення, а також власні частоти по різному впливають на величину рівня звукового тиску. При припущенні, що LW3 LW4, відповідно LWA3 LWA4, акустичні величини на виході можуть бути взяті для оцінки величин на вході (LWA3 = рівень звукової потужності на вході). Для точних розрахунків звукозахисних заходів має значення рівень звукової потужності за октавними смугами:
