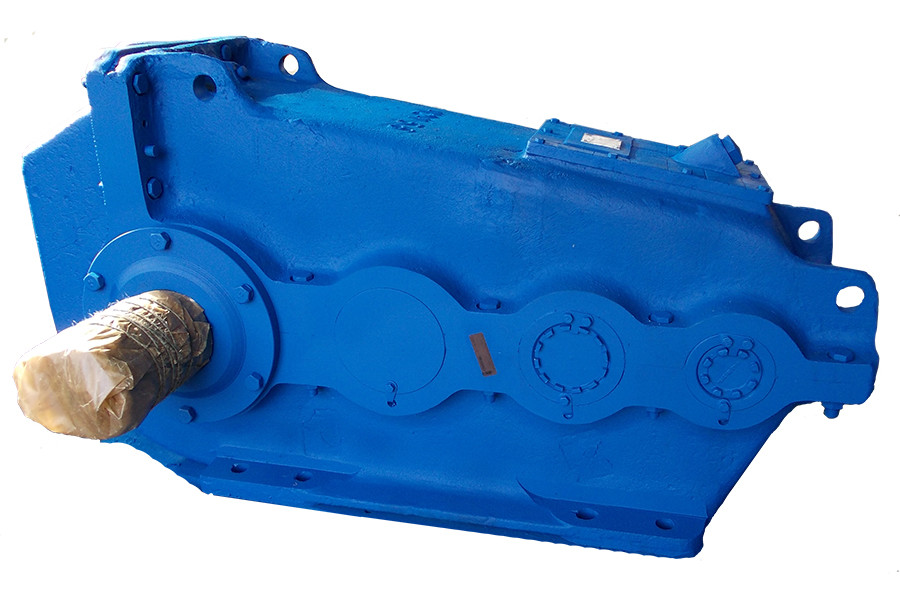

Редуктор ВКУ-765М

Name: Редуктор ВКУ-765М
Brand: ГОСТ

Циліндричний триступеневий вертикальний крановий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31629

договірна

Редуктор вертикальний триступеневий циліндричний крановий ВКУ-765М: номінальний крутний момент на вихідному валу: 12200 Н*м; міжосьова відстань: 765 мм.

Об./хв:1000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор ВКУ-765М

Опис

Призначення редуктора [option values.65.value]

Редуктор крановий вертикальний циліндричний ВКУ-765М встановлюється на механізми вантажопідіймальних кранів або інших машин, що працюють в кранових режимах. Редуктор ВКУ служить для передачі обертального руху між співвісними або паралельними валами, а також для зміни числа обертів від двигуна до механізму. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики кранового редуктора ВКУ-765М

Редуктор з вертикальним валом ВКУ-765М в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

навантаження постійне і змінне
обертання одного напряму з періодичним реверсом
максимальна швидкість обертання вхідного швидкохідного валу 1000 об/хв
неагресивне середовище, помірні запиленість і вологість
експлуатація редукторів можлива в макрокліматичних районах з помірним (кліматичне виконання У) і сухим і вологим тропічним (кліматичне виконання Т) кліматом, категорії розміщення 2 по ГОСТ 15150.

Характеристики

Основні

Модель

ВКУ-765М

Об./хв

1000

Маса, кг

820

Крутний момент, Н*м

12200

Діаметр з'єднувальний, мм

765

Передавальне відношення

14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140

Схема складання редукторів ВКУ-765М

Схема складання редукторів ВКУ-765М

Схема габаритних розмірів редуктора ВКУ-765М

Габаритні розміри редуктора ВКУ-765М

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwП	AwБ	А	A1	B	B1	H	H1	H2	L	L1	L2	L3	L4	L5	d	h
ВКУ-765М	315	250	200	440	110	445	385	675	290	-	1220	745	45	284	370	440	26	40

Розміри швидкохідного (конічного) вала редуктора ВКУ-765М

Габаритні розміри редуктора ВКУ-765М

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d	d1	l	l1	b	t
ВКУ-765М	50	M36x3,0	110	82	12	25,95

Розміри тихохідного (циліндричного) вала редуктора ВКУ-765М

Габаритні розміри редуктора ВКУ-765М

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d2	l2	b1	t1
ВКУ-765М	125	165	32	136
