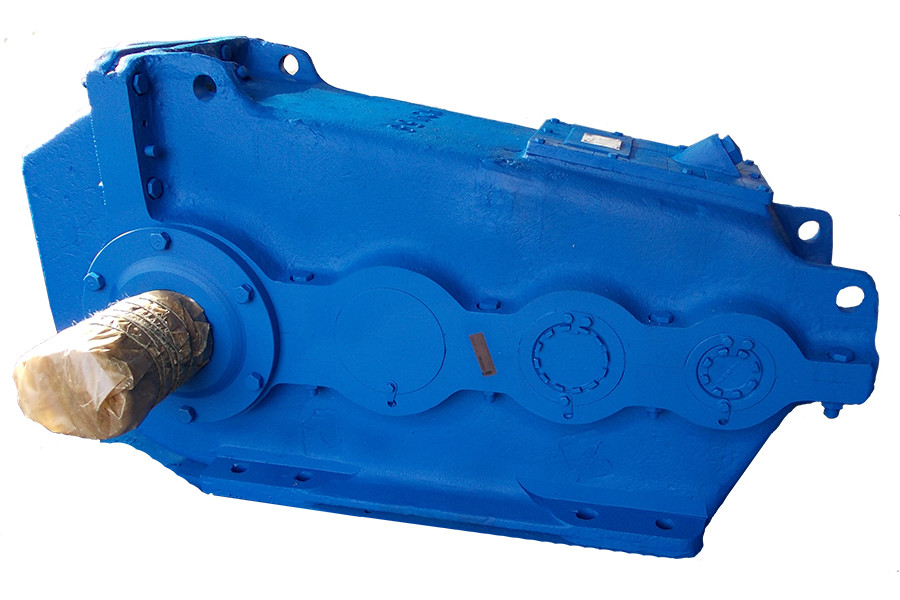

Циліндричний триступеневий вертикальний крановий редуктор Редуктор ВКУ-500М

Name: Редуктор ВКУ-500М
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31627

договірна

Редуктор вертикальний триступеневий циліндричний крановий ВКУ-500М: номінальний крутний момент на вихідному валу: 3320 Н*м; міжосьова відстань: 500 мм.

Об./хв:1000

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор ВКУ-500М

Опис

Призначення редуктора [option values.65.value]

Редуктор крановий вертикальний циліндричний ВКУ-500М встановлюється на механізми вантажопідіймальних кранів або інших машин, що працюють в кранових режимах. Редуктор ВКУ служить для передачі обертального руху між співвісними або паралельними валами, а також для зміни числа обертів від двигуна до механізму. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики кранового редуктора ВКУ-500М

Редуктор з вертикальним валом ВКУ-500М в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

навантаження постійне і змінне
обертання одного напряму з періодичним реверсом
максимальна швидкість обертання вхідного швидкохідного валу 1000 об/хв
неагресивне середовище, помірні запиленість і вологість
експлуатація редукторів можлива в макрокліматичних районах з помірним (кліматичне виконання У) і сухим і вологим тропічним (кліматичне виконання Т) кліматом, категорії розміщення 2 по ГОСТ 15150.

Характеристики

Основні

Модель

ВКУ-500М

Об./хв

1000

Маса, кг

330

Крутний момент, Н*м

3320

Діаметр з'єднувальний, мм

500

Передавальне відношення

14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140

Схема складання редукторів ВКУ-500М

Схема складання редукторів ВКУ-500М

Схема габаритних розмірів редуктора ВКУ-500М

Габаритні розміри редуктора ВКУ-500М

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwП	AwБ	А	A1	B	B1	H	H1	H2	L	L1	L2	L3	L4	L5	d	h
ВКУ-500М	200	160	140	240	70	360	320	475	160	40	840	505	85	200	305	310	17	30

Розміри швидкохідного (конічного) вала редуктора ВКУ-500М

Габаритні розміри редуктора ВКУ-500М

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d	d1	l	l1	b	t
ВКУ-500М	40	M24x2,0	110	82	10	20,95

Розміри тихохідного (циліндричного) вала редуктора ВКУ-500М

Габаритні розміри редуктора ВКУ-500М

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	d2	l2	b1	t1
ВКУ-500М	65	105	18	69
