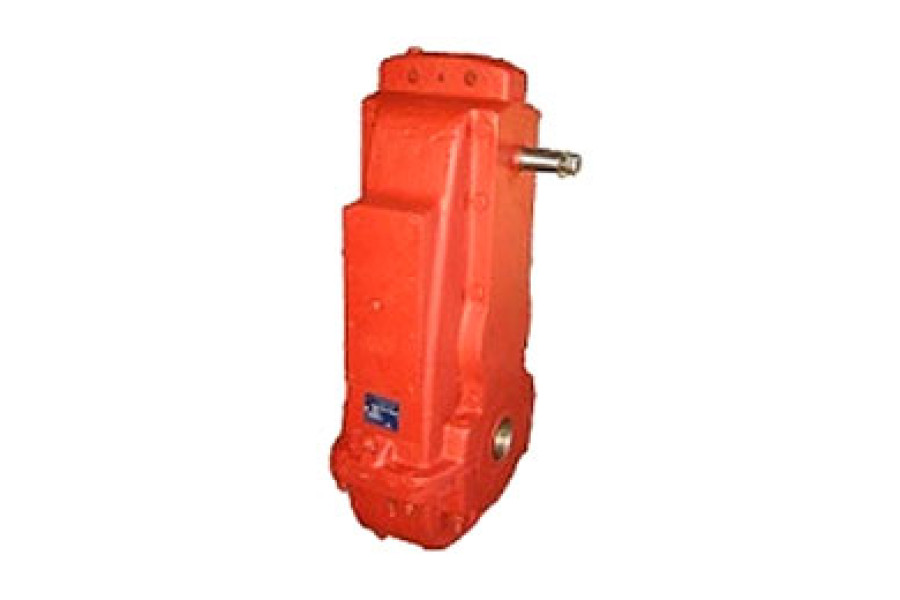

Редуктор В-160Ф

Name: Редуктор В-160Ф
Brand: ГОСТ

Циліндричний триступеневий вертикальний крановий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31610

договірна

Редуктор вертикальний триступеневий циліндричний крановий В-160Ф: номінальний крутний момент на вихідному валу: 668 - 2500 Н*м; міжосьова відстань: 160 мм.

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор В-160Ф

Опис

Призначення редуктора В-160Ф

Редуктор крановий вертикальний циліндричний В-160Ф застосовується в механізмах пересування кранів та кранових візків і використовуються для збільшення крутного моменту і зменшення частоти обертання різних машин і механізмів.

Технічні характеристики кранового редуктора В-160Ф

Редуктор з вертикальним валом В-160Ф може бути задіяний в роботі зі змінним навантаженням.

обертання валів в обидві сторони
максимальна частота обертання вхідного вала 1500 об/хв
неагресивна, не вибухонебезпечне середовище, атмосфера типів I і II при помірній запиленості повітря не більше 10 мг/м3
експлуатація в макрокліматичних районах з помірним (У) кліматом, категорія розміщення 1 або 2 по ГОСТ15150-69.

Характеристики

Основні

Модель

В-160Ф

Об./хв

1500

ККД, %

Маса, кг

132

Крутний момент, Н*м

668 - 2500

Діаметр з'єднувальний, мм

160

Передавальне відношення

10; 12,5 16; 20; 25; 31,5; 40; 50

Схема складання редукторів В-160Ф

Схема складання редукторів В-160Ф

Схема габаритних розмірів редуктора В-160Ф

Габаритні розміри редуктора В-160Ф

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	АБ	АП	АТ	M	А1	A2	А3	А4	В	D	D1	D2	d	d1	d2
В-160Ф	100	160	160	160	215	220	80	75	370	336	300	250H8	18	18	110

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	H	h	L	L1	L2	L3	L4	L5	b	l	l1	m	z
В-160Ф	390	80	748	230	350	92	692	410	12	100	5	2,5	30

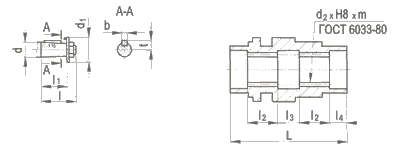

Розміри кінців валів редукторів В-160Ф

вхідний вихідний

Габаритні розміри редуктора В-160Ф

Модель редуктора	Габаритні розміри, мм
Модель редуктора	d	d1	l	l1	b	t	d2xH8xm	L	l2	l3	l4
В-160Ф	28	36	60	42	5	23,9	65хH8x2	236	42	78	37
