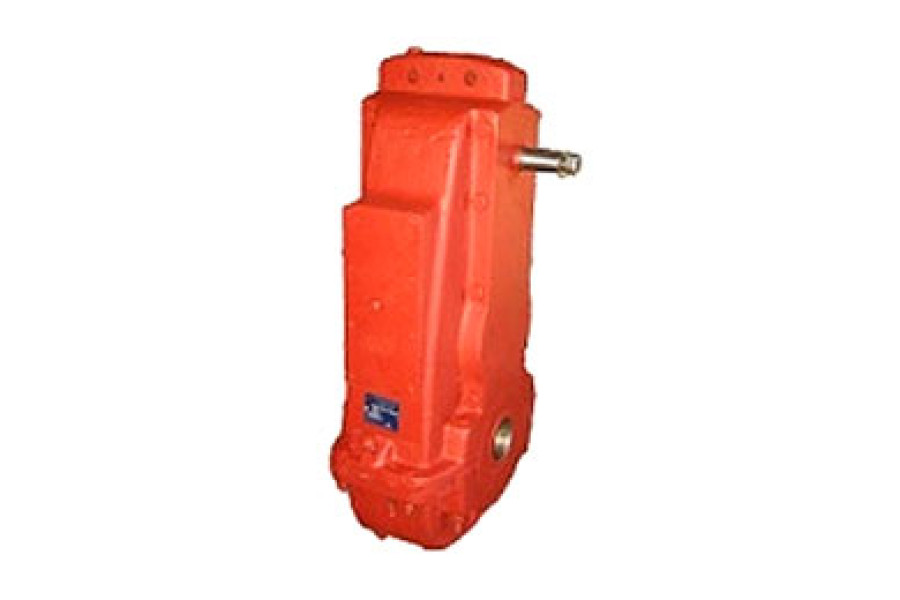

Редуктор В-125Ф

Name: Редуктор В-125Ф
Brand: ГОСТ

Циліндричний триступеневий вертикальний крановий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31609

договірна

Редуктор вертикальний триступеневий циліндричний крановий В-125Ф: номінальний крутний момент на вихідному валу: 344 - 1250 Н*м; міжосьова відстань: 125 мм.

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор В-125Ф

Опис

Призначення редуктора В-125Ф

Редуктор крановий вертикальний циліндричний В-125Ф застосовується в механізмах пересування кранів та кранових візків і використовуються для збільшення крутного моменту і зменшення частоти обертання різних машин і механізмів.

Технічні характеристики кранового редуктора В-125Ф

Редуктор з вертикальним валом В-125Ф може бути задіяний в роботі зі змінним навантаженням.

обертання валів в обидві сторони
максимальна частота обертання вхідного вала 1500 об/хв
неагресивна, не вибухонебезпечне середовище, атмосфера типів I і II при помірній запиленості повітря не більше 10 мг/м3
експлуатація в макрокліматичних районах з помірним (У) кліматом, категорія розміщення 1 або 2 по ГОСТ15150-69.

Характеристики

Основні

Модель

В-125Ф

Об./хв

1500

ККД, %

Маса, кг

Крутний момент, Н*м

344 - 1250

Діаметр з'єднувальний, мм

125

Передавальне відношення

10; 12,5 16; 20; 25; 31,5; 40

Схема складання редукторів В-125Ф

Схема складання редукторів В-125Ф

Схема габаритних розмірів редуктора В-125Ф

Габаритні розміри редуктора В-125Ф

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	АБ	АП	АТ	M	А1	A2	А3	А4	В	D	D1	D2	d	d1	d2
В-125Ф	80	125	125	125	185	180	80	60	306	300	265	230H8	14	14	125

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	H	h	L	L1	L2	L3	L4	L5	b	l	l1	m	z
В-125Ф	316	60	595	200	290	71,5	545	353	12	67	5	2,5	20

Розміри кінців валів редукторів В-125Ф

вхідний вихідний

Габаритні розміри редуктора В-125Ф

Модель редуктора	Габаритні розміри, мм
Модель редуктора	d	d1	l	l1	b	t	d2xH8xm	L	l2	l3	l4
В-125Ф	25	36	60	42	5	20,9	45хH8x2	204	38	78	25
