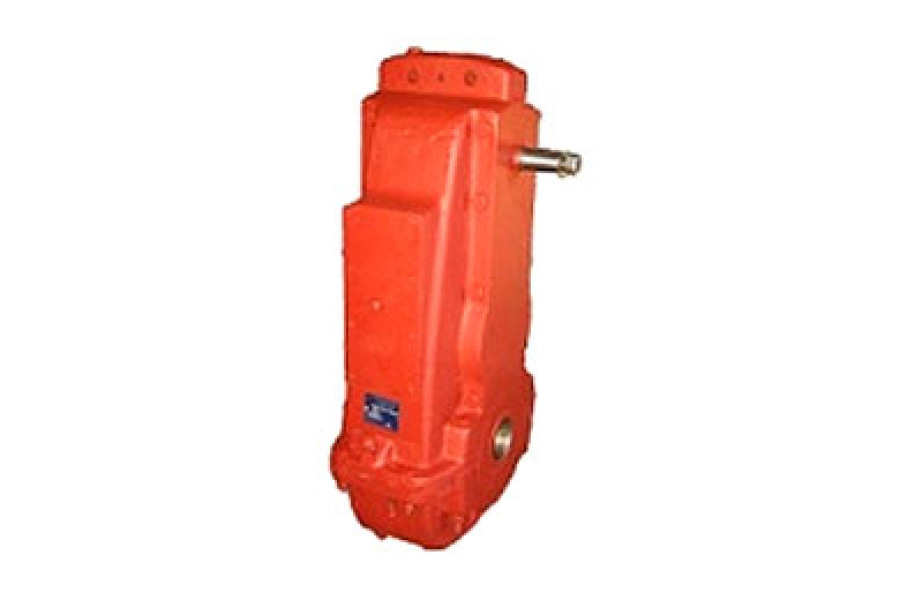

Редуктор В-100

Name: Редуктор В-100
Brand: ГОСТ

Циліндричний триступеневий вертикальний крановий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31603

договірна

Редуктор вертикальний триступеневий циліндричний крановий В-100: номінальний крутний момент на вихідному валу: 172 - 563 Н*м; міжосьова відстань: 100 мм.

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор В-100

Опис

Призначення редуктора В-100

Редуктор крановий вертикальний циліндричний В-100 застосовується в механізмах пересування кранів та кранових візків і використовуються для збільшення крутного моменту і зменшення частоти обертання різних машин і механізмів.

Технічні характеристики кранового редуктора В-100

Редуктор з вертикальним валом В-100 може бути задіяний в роботі зі змінним навантаженням.

обертання валів в обидві сторони
максимальна частота обертання вхідного вала 1500 об/хв
неагресивна, не вибухонебезпечне середовище, атмосфера типів I і II при помірній запиленості повітря не більше 10 мг/м3
експлуатація в макрокліматичних районах з помірним (У) кліматом, категорія розміщення 1 або 2 по ГОСТ15150-69.

Характеристики

Основні

Модель

В-100

Об./хв

1500

ККД, %

Маса, кг

Крутний момент, Н*м

172 - 563

Діаметр з'єднувальний, мм

100

Передавальне відношення

10; 12,5 16; 20; 25; 31,5; 40

Схема складання редукторів В-100

Схема складання редукторів В-100

Схема габаритних розмірів редуктора В-100

Габаритні розміри редуктора В-100

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	АБ	АП	АТ	А1	A2	А3	А4	Н	h	L	L1	L2	L3	L4	L5	M	d
В-100	80	100	100	170	135	60	55	254	40	520	170	235	71	470	300	100	11

Розміри кінців валів редукторів В-100

вхідний вихідний

Габаритні розміри редуктора В-100

Модель редуктора	Габаритні розміри, мм
Модель редуктора	d	d1	l	l1	b	t	d2xH8xm	L	l2	l3	l4
В-100	25	36	60	42	5	20,9	35хH8x2	174	35	54	25
