Редуктор конічно циліндричний триступеневий КЦ2-500: номінальний крутний момент на вихідному валу: 2300 Н*м; міжосьова відстань: 500 мм.
Об./хв:600-1500
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз

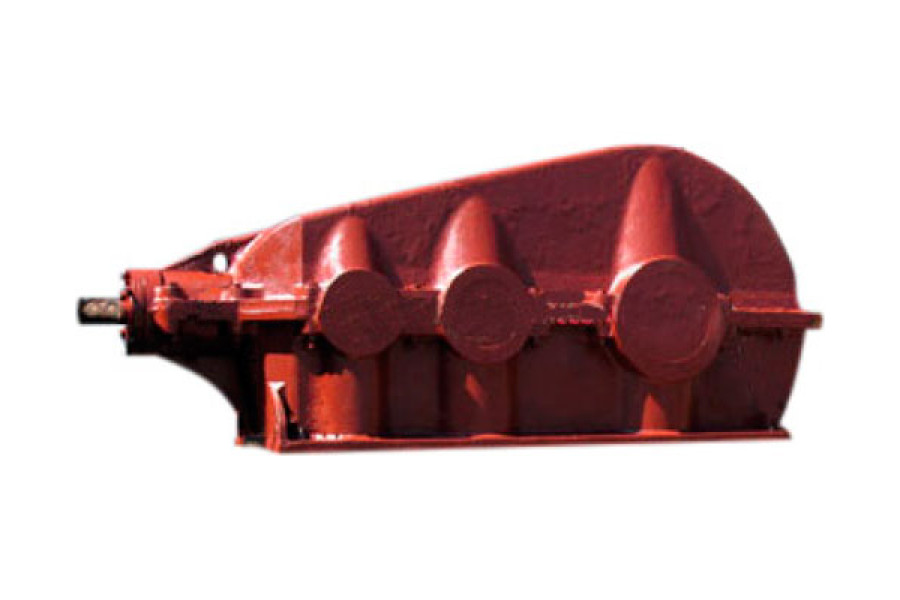

Редуктор КЦ2-500
Опис
Призначення редуктора КЦ2-500
Редуктор конічно циліндричний тритупінчастий КЦ2-500 призначений для експлуатації у виробах підйомно-транспортного устаткування. Редуктор служить для перетворення крутного моменту і частоти обертання валу.
Технічні характеристики редуктора КЦ2-500
Редуктор горизонтальний триступеневий КЦ2-500 призначений для безперервного тривалого режиму роботи.
навантаження постійне і змінне, одного напрямку і з періодичним реверсом
робота з періодичними зупинками і постійна
обертання валів в будь-яку сторону без переваги
конічно-циліндричні редуктори розраховані на використання в мікрокліматичних районах з помірним (кліматичне виконання У), а також сухим і вологим тропічним (кліматичне виконання Т) кліматом і категорії розміщення 2 по ГОСТ 15150.
Характеристики
Основні
Модель
КЦ2-500
Об./хв
600-1500
ККД, %
91
Маса, кг
490
Крутний момент, Н*м
2300
Діаметр з'єднувальний, мм
500
Неважлива характеристика, що настроюється 1
11500
Передавальне відношення
28; 45; 71; 112; 180
Схема складання редукторів КЦ2-500

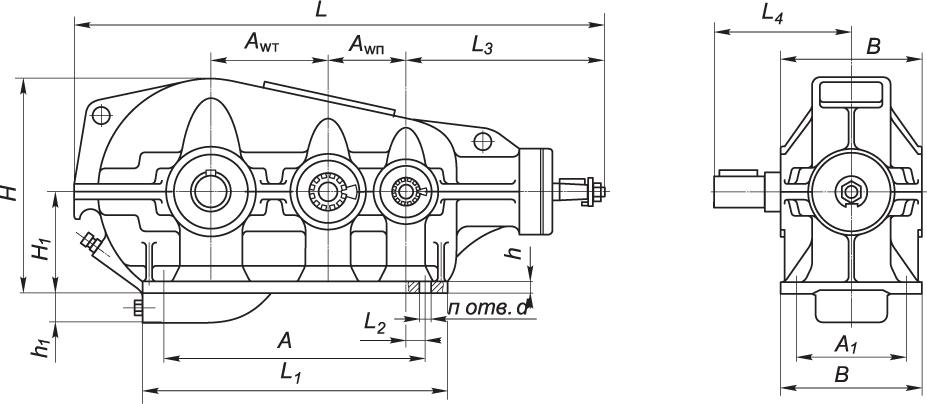

Схема габаритних розмірів редуктора КЦ2-500
Модель ел.двигуна
Габаритні та приєднувальні розміри, мм
AwТ
AwП
A
А1
B
H
H1
h
h1
L
L1
L2
L3
L4
d
n
КЦ2-500
300
200
705
300
350
600
315
25
-
1300
830
90
460
327
22
6
Розміри конічного вала редуктора КЦ2-500
Модель редуктора
Приєднувальні розміри, мм
Швидкохідний вал (конічний)
d
d1
l
l1
b
t
КЦ2-500
40
M24x2,0
110
82
10
20,9
Розміри циліндричного вала редуктора КЦ2-500
Модель редуктора
Приєднувальні розміри, мм
Тихохідний вал (циліндричний)
d2
l2
b1
t1
КЦ2-500
70
140
20
74,5
Розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора КЦ2-500
Модель редуктора
Приєднувальні розміри, мм
Зачеплення
b
d
d1
L
l
l1
m
z
КЦ2-500
25
174
110
270
14
55
3
56
