Редуктор конічно циліндричний триступеневий КЦ2-1300: номінальний крутний момент на вихідному валу: 37500 Н*м; міжосьова відстань: 1300 мм.
Об./хв:600-1500
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз

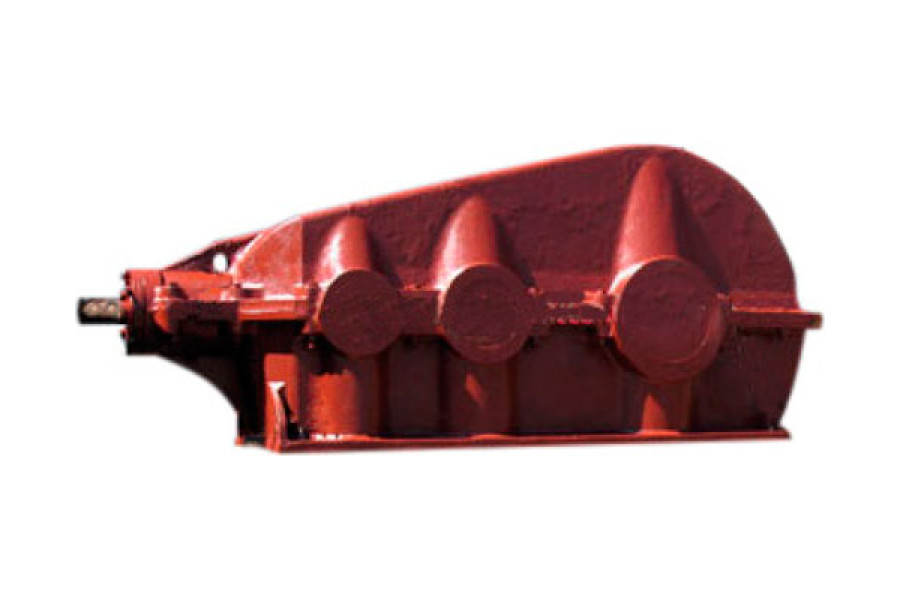

Редуктор КЦ2-1300
Опис
Призначення редуктора КЦ2-1300
Редуктор конічно циліндричний тритупінчастий КЦ2-1300 призначений для експлуатації у виробах підйомно-транспортного устаткування. Редуктор служить для перетворення крутного моменту і частоти обертання валу.
Технічні характеристики редуктора КЦ2-1300
Редуктор горизонтальний триступеневий КЦ2-1300 призначений для безперервного тривалого режиму роботи.
навантаження постійне і змінне, одного напрямку і з періодичним реверсом
робота з періодичними зупинками і постійна
обертання валів в будь-яку сторону без переваги
конічно-циліндричні редуктори розраховані на використання в мікрокліматичних районах з помірним (кліматичне виконання У), а також сухим і вологим тропічним (кліматичне виконання Т) кліматом і категорії розміщення 2 по ГОСТ 15150.
Характеристики
Основні
Модель
КЦ2-1300
Об./хв
600-1500
ККД, %
91
Маса, кг
5100
Крутний момент, Н*м
37500
Діаметр з'єднувальний, мм
1300
Неважлива характеристика, що настроюється 1
75000
Передавальне відношення
28; 45; 71; 112; 180
Схема складання редукторів КЦ2-1300
Схема габаритних розмірів редуктора КЦ2-1300
Модель ел.двигуна
Габаритні та приєднувальні розміри, мм
AwТ
AwП
A
А1
B
H
H1
h
h1
L
L1
L2
L3
L4
d
n
КЦ2-1300
800
500
2020
740
850
1282
530
50
240
3178
2200
220
1030
790
39
10
Розміри конічного вала редуктора КЦ2-1300
Модель редуктора
Приєднувальні розміри, мм
Швидкохідний вал (конічний)
d
d1
l
l1
b
t
КЦ2-1300
90
M64x4,0
170
130
22
46,8
Розміри циліндричного вала редуктора КЦ2-1300
Модель редуктора
Приєднувальні розміри, мм
Тихохідний вал (циліндричний)
d2
l2
b1
t1
КЦ2-1300
190
350
45
200
Розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора КЦ2-1300
Модель редуктора
Приєднувальні розміри, мм
Зачеплення
b
d
d1
L
l
l1
m
z
КЦ2-1300
40
348
215
605
25
85
6
56
