Редуктор конічно циліндричний двоступеневий КЦ1-500: номінальний крутний момент на вихідному валу: 9000 Н*м; міжосьова відстань: 500 мм.
Об./хв:600-1500
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз

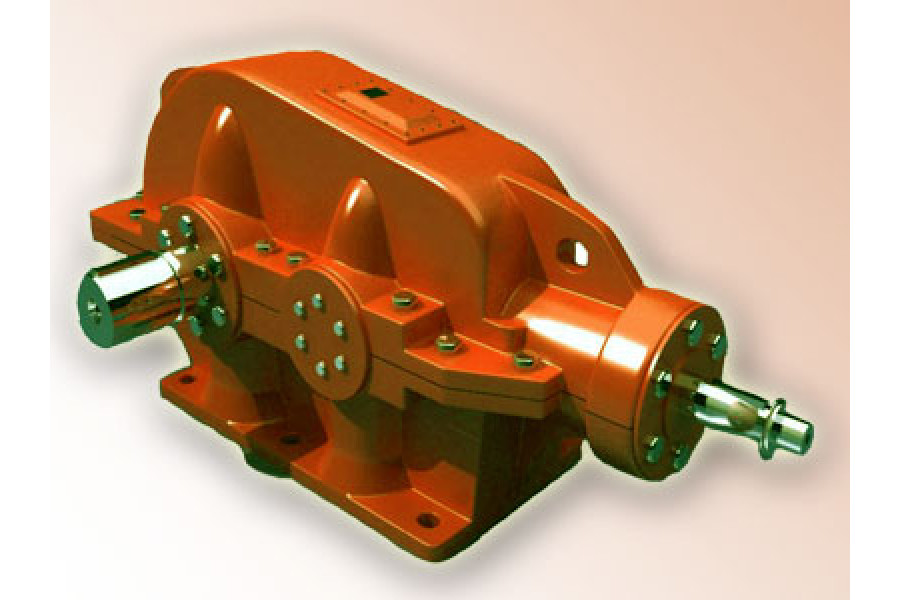

Редуктор КЦ1-500
Опис
Призначення редуктора КЦ1-500
Редуктор конічно циліндричний двоступінчастий КЦ1-500 призначений для експлуатації у виробах підйомно-транспортного устаткування. Редуктор служить для перетворення крутного моменту і частоти обертання валу.
Технічні характеристики редуктора КЦ1-500
Редуктор горизонтальний двоступеневий КЦ1-500 призначений для безперервного тривалого режиму роботи.
навантаження постійне і змінне, одного напрямку і з періодичним реверсом
робота з періодичними зупинками і постійна
обертання валів в будь-яку сторону без переваги
конічно-циліндричні редуктори розраховані на використання в мікрокліматичних районах з помірним (кліматичне виконання У), а також сухим і вологим тропічним (кліматичне виконання Т) кліматом і категорії розміщення 2 по ГОСТ 15150.
Характеристики
Основні
Модель
КЦ1-500
Об./хв
600-1500
ККД, %
94
Маса, кг
1740
Крутний момент, Н*м
9000
Діаметр з'єднувальний, мм
500
Неважлива характеристика, що настроюється 1
25000
Передавальне відношення
6,3; 10; 14; 20; 28
Схема складання редукторів КЦ1-500
Схема габаритних розмірів редуктора КЦ1-500
Модель ел.двигуна
Габаритні та приєднувальні розміри, мм
AwТ
A
А1
B
H
H1
h
h1
L
L1
L2
L3
L4
d
n
КЦ1-500
500
990
550
630
877
400
40
100
2085
1160
250
1030
544
33
8
Розміри конічного вала редуктора КЦ1-500
Модель редуктора
Приєднувальні розміри, мм
Швидкохідний вал (конічний)
d
d1
l
l1
b
t
КЦ1-500
90
M64x4,0
170
130
22
46,8
Розміри циліндричного вала редуктора КЦ1-500
Модель редуктора
Приєднувальні розміри, мм
Тихохідний вал (циліндричний)
d2
l2
b1
t1
КЦ1-500
110
210
28
116
Розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора КЦ1-500
Модель редуктора
Приєднувальні розміри, мм
Зачеплення
b
d
d1
L
l
l1
m
z
КЦ1-500
35
232
140
422
14
60
4
56
