Редуктор КЦ1-400

Name: Редуктор КЦ1-400
Brand: ГОСТ

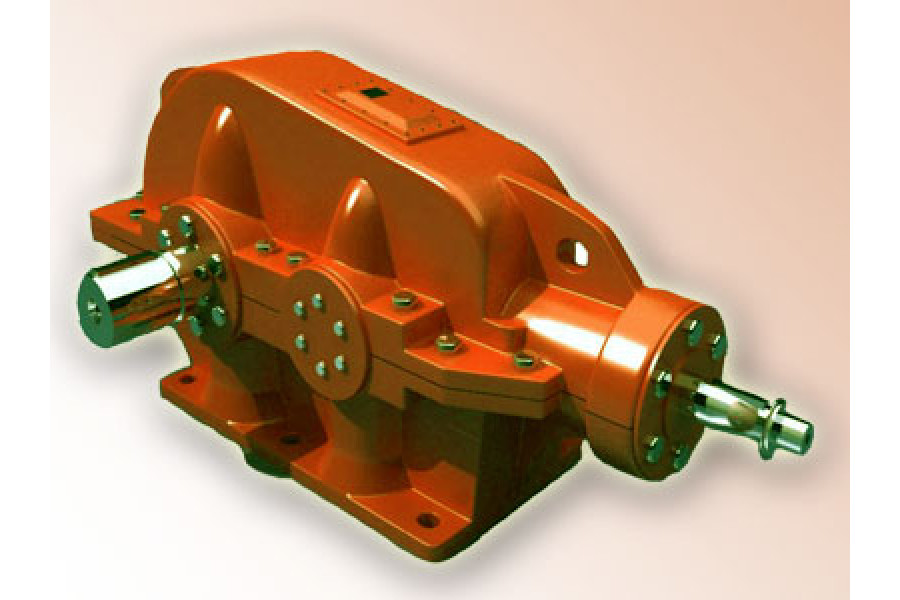

Конічно циліндричний двохступеневий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31736

договірна

Редуктор конічно циліндричний двоступеневий КЦ1-400: номінальний крутний момент на вихідному валу: 5300 Н*м; міжосьова відстань: 400 мм.

Об./хв:600-1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор КЦ1-400

Опис

Призначення редуктора КЦ1-400

Редуктор конічно циліндричний двоступінчастий КЦ1-400 призначений для експлуатації у виробах підйомно-транспортного устаткування. Редуктор служить для перетворення крутного моменту і частоти обертання валу.

Технічні характеристики редуктора КЦ1-400

Редуктор горизонтальний двоступеневий КЦ1-400 призначений для безперервного тривалого режиму роботи.

навантаження постійне і змінне, одного напрямку і з періодичним реверсом
робота з періодичними зупинками і постійна
обертання валів в будь-яку сторону без переваги
конічно-циліндричні редуктори розраховані на використання в мікрокліматичних районах з помірним (кліматичне виконання У), а також сухим і вологим тропічним (кліматичне виконання Т) кліматом і категорії розміщення 2 по ГОСТ 15150.

Характеристики

Основні

Модель

КЦ1-400

Об./хв

600-1500

ККД, %

Маса, кг

980

Крутний момент, Н*м

5300

Діаметр з'єднувальний, мм

400

Неважлива характеристика, що настроюється 1

18000

Передавальне відношення

6,3; 10; 14; 20; 28

Схема складання редукторів КЦ1-400

Схема габаритних розмірів редуктора КЦ1-400

Габаритні розміри редуктора КЦ1-400

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	A	А1	B	H	H1	h	h1	L	L1	L2	L3	L4	d	n
КЦ1-400	400	810	450	526	705	320	35	95	1705	930	212	848	452	26	8

Розміри конічного вала редуктора КЦ1-400

Габаритні розміри редуктора КЦ1-400

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал (конічний)
	d	d1	l	l1	b	t
КЦ1-400	60	M42x3,0	140	105	16	31,4

Розміри циліндричного вала редуктора КЦ1-400

Габаритні розміри редуктора КЦ1-400

Модель редуктора	Приєднувальні розміри, мм
	Тихохідний вал (циліндричний)
	d2	l2	b1	t1
КЦ1-400	90	170	25	95

Розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора КЦ1-400

Габаритні розміри редуктора КЦ1-400

Модель редуктора	Приєднувальні розміри, мм						Зачеплення
Модель редуктора	b	d	d1	L	l	l1	m	z
КЦ1-400	35	232	140	370	14	60	4	56
