Редуктор конічно циліндричний двоступеневий КЦ1-250: номінальний крутний момент на вихідному валу: 1200 Н*м; міжосьова відстань: 250 мм.
Об./хв:600-1500
Доставка
Нова Пошта
Делівері (економія 10 % від вартості доставки)
Самовивіз

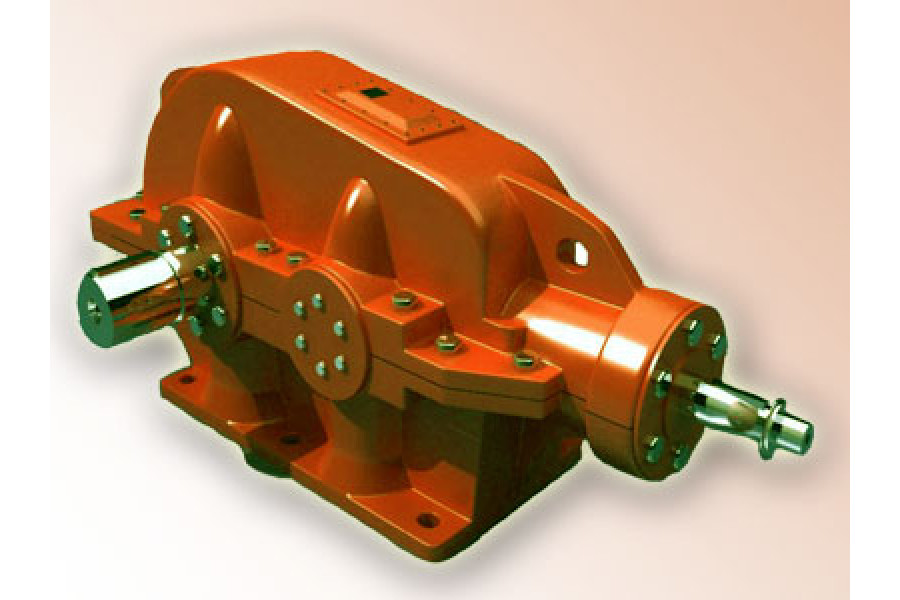

Редуктор КЦ1-250
Опис
Призначення редуктора КЦ1-250
Редуктор конічно циліндричний двоступінчастий КЦ1-250 призначений для експлуатації у виробах підйомно-транспортного устаткування. Редуктор служить для перетворення крутного моменту і частоти обертання валу.
Технічні характеристики редуктора КЦ1-250
Редуктор горизонтальний двоступеневий КЦ1-250 призначений для безперервного тривалого режиму роботи.
навантаження постійне і змінне, одного напрямку і з періодичним реверсом
робота з періодичними зупинками і постійна
обертання валів в будь-яку сторону без переваги
конічно-циліндричні редуктори розраховані на використання в мікрокліматичних районах з помірним (кліматичне виконання У), а також сухим і вологим тропічним (кліматичне виконання Т) кліматом і категорії розміщення 2 по ГОСТ 15150.
Характеристики
Основні
Модель
КЦ1-250
Об./хв
600-1500
ККД, %
94
Маса, кг
391
Крутний момент, Н*м
1200
Діаметр з'єднувальний, мм
250
Неважлива характеристика, що настроюється 1
7000
Передавальне відношення
6,3; 10; 14; 20; 28
Схема складання редукторів КЦ1-250

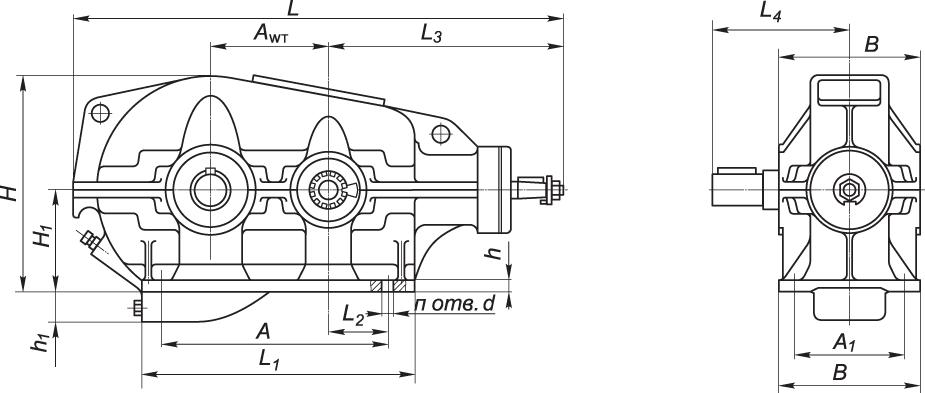

Схема габаритних розмірів редуктора КЦ1-250
Модель ел.двигуна
Габаритні та приєднувальні розміри, мм
AwТ
A
А1
B
H
H1
h
h1
L
L1
L2
L3
L4
d
n
КЦ1-250
250
480
325
375
515
265
25
-
1170
600
120
625
320
22
4
Розміри конічного вала редуктора КЦ1-250
Модель редуктора
Приєднувальні розміри, мм
Швидкохідний вал (конічний)
d
d1
l
l1
b
t
КЦ1-250
50
M36x3,0
110
82
12
26
Розміри циліндричного вала редуктора КЦ1-250
Модель редуктора
Приєднувальні розміри, мм
Тихохідний вал (циліндричний)
d2
l2
b1
t1
КЦ1-250
55
110
16
59
Розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора КЦ1-250
Модель редуктора
Приєднувальні розміри, мм
Зачеплення
b
d
d1
L
l
l1
m
z
КЦ1-250
25
150
90
267
14
48
3
48
