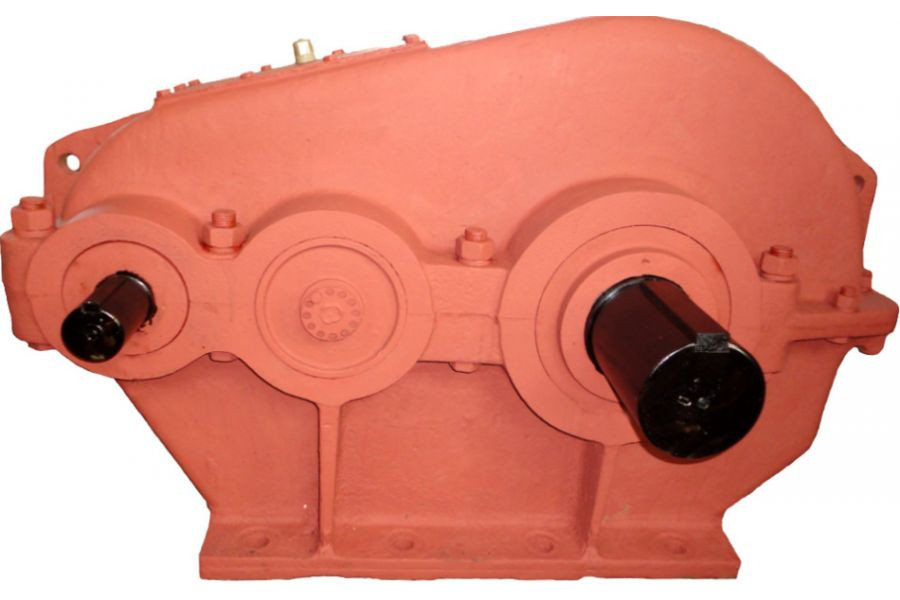

Циліндричний триступеневий редуктор Редуктор ЦТНД-500

Name: Редуктор ЦТНД-500
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31691

договірна

Редуктор циліндричний двоступеневий ЦТНД-500: номінальний крутний момент на вихідному валу: 28500 Н*м; міжосьова відстань: 500 мм.

Об./хв:1800

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор ЦТНД-500

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний триступеневий ЦТНД-500 служить для передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора ЦТНД-500

Редуктор горизонтальний триступеневий ЦТНД-500 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

навантаження постійне і змінне одного напрямку і з періодичним реверсом
обертання валів в обидві сторони
робота тривала або з періодичними зупинками
частота обертання вхідного вала циліндричних редукторів не повинна перевищувати 1800 об/хв.
атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/куб.м.
кліматичні виконання по ГОСТ 15150-69: У і Т (для категорії розміщення 1-3), УХЛ і O (для категорій розміщення 4).

Характеристики

Основні

Модель

ЦТНД-500

Об./хв

1800

ККД, %

Маса, кг

1448

Крутний момент, Н*м

28500

Діаметр з'єднувальний, мм

500

Неважлива характеристика, що настроюється 1

42200

Передавальне відношення

63, 80, 100, 125, 160

Схема складання редукторів ЦТНД-500

Схема складання редукторів ЦТНД-500

Схема габаритних розмірів редуктора ЦТНД-500

Габаритні розміри редуктора ЦТНД-500

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwС	А	А1	B	H	H1	L	L1	L2	L3	L4	d	n
ЦТНД-500	500	1015	915	400	490	985	500	1720	1080	215	340	517	33	8

Розміри циліндричних валів редуктора ЦТНД-500

Габаритні розміри редуктора ЦТНД-500

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал				Тихохідний вал
	d	l	b	t	d	l	b	t
ЦТНД-500	50	82	14	53,5	160	240	40	169
