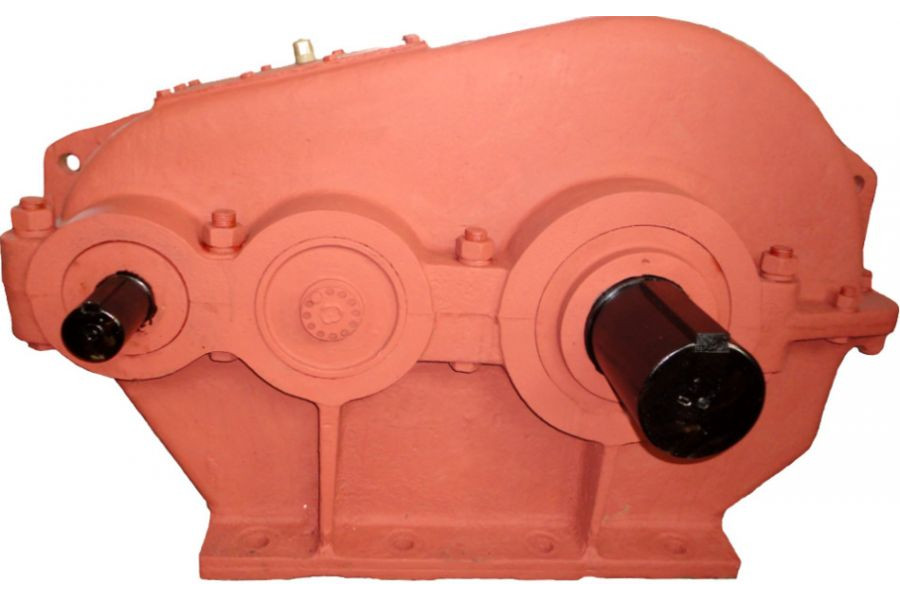

Циліндричний триступеневий редуктор Редуктор ЦТНД-315

Name: Редуктор ЦТНД-315
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31689

договірна

Редуктор циліндричний двоступеневий ЦТНД-315: номінальний крутний момент на вихідному валу: 8300 Н*м; міжосьова відстань: 315 мм.

Об./хв:1800

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор ЦТНД-315

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний триступеневий ЦТНД-315 служить для передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора ЦТНД-315

Редуктор горизонтальний триступеневий ЦТНД-315 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

навантаження постійне і змінне одного напрямку і з періодичним реверсом
обертання валів в обидві сторони
робота тривала або з періодичними зупинками
частота обертання вхідного вала циліндричних редукторів не повинна перевищувати 1800 об/хв.
атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/куб.м.
кліматичні виконання по ГОСТ 15150-69: У і Т (для категорії розміщення 1-3), УХЛ і O (для категорій розміщення 4).

Характеристики

Основні

Модель

ЦТНД-315

Об./хв

1800

ККД, %

Маса, кг

485

Крутний момент, Н*м

8300

Діаметр з'єднувальний, мм

315

Неважлива характеристика, що настроюється 1

24000

Передавальне відношення

63, 80, 100, 125, 160

Схема складання редукторів ЦТНД-315

Схема складання редукторів ЦТНД-315

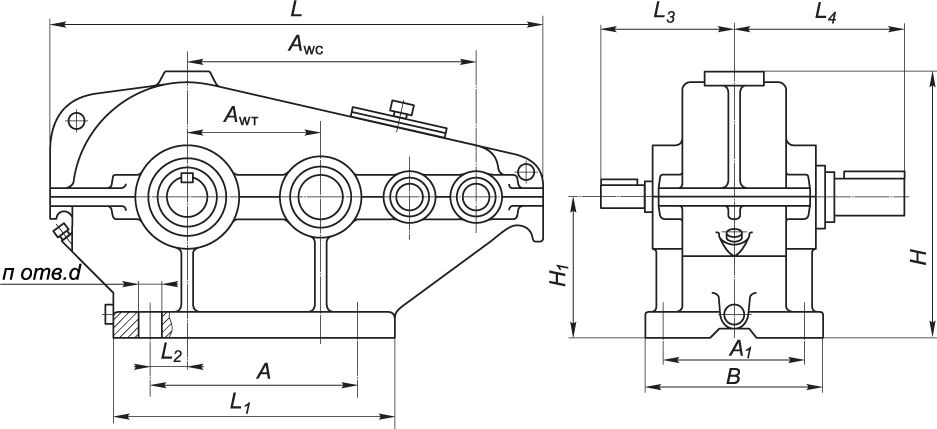

Схема габаритних розмірів редуктора ЦТНД-315

Габаритні розміри редуктора ЦТНД-315

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwС	А	А1	B	H	H1	L	L1	L2	L3	L4	d	n
ЦТНД-315	315	640	560	280	350	640	335	1110	680	130	243	365	26	6

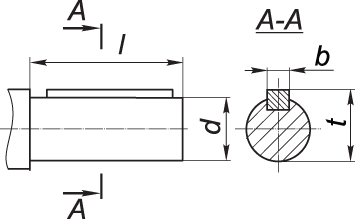

Розміри циліндричних валів редуктора ЦТНД-315

Габаритні розміри редуктора ЦТНД-315

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал				Тихохідний вал
	d	l	b	t	d	l	b	t
ЦТНД-315	32	58	10	35	110	165	28	116
