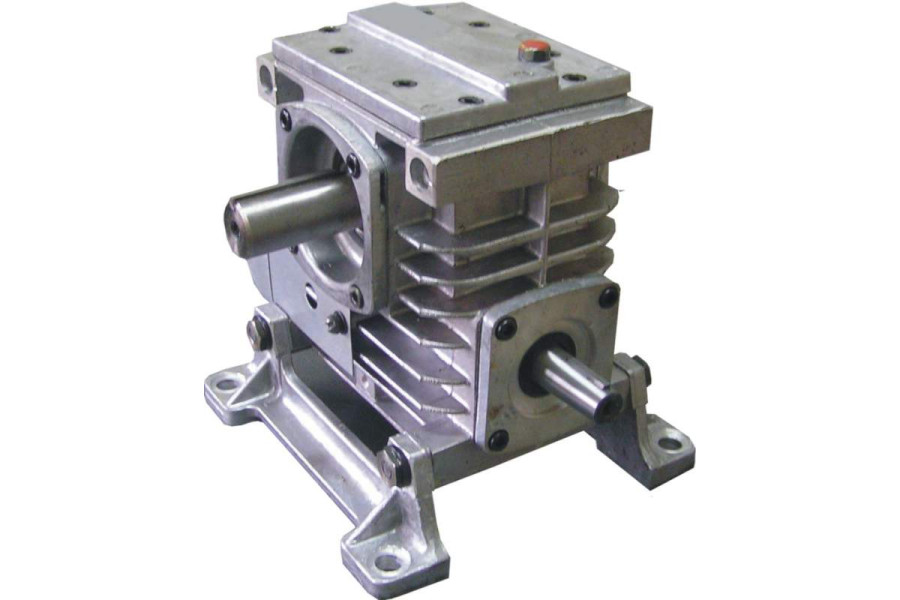

Черв'ячний одноступінчатий редуктор Редуктор Ч-125

Name: Редуктор Ч-125
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31764

договірна

Редуктор черв'ячний одноступінчатий Ч-125: номінальний крутний момент на вихідному валу: 850-650 Н*м; міжосьова відстань: 125 мм.

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор Ч-125

Опис

Призначення редуктора Ч-125

Редуктор черв'ячний одноступінчатий Ч-125 універсальний загального призначення використовується для зменшення частоти обертання з одночасним збільшенням крутного моменту.

Черв'ячний редуктор Ч виготовляється з лапами, відлитими спільно в корпусом, і дозволяє робити монтаж та експлуатацію з будь-яким розташуванням черв'ячної пари, а саме:

черв'ячний вал під колесом
черв'ячний вал над колесом
черв'ячний вал або вал колеса вертикальні при кріпленні редактора до бічної вертикальної стінки або кронштейну. Кронштейни виготовляються замовником - споживачем.

Технічні характеристики редуктора Ч-125

Редуктор допускає застосування в наступних умовах:

навантаження постійне і змінне, одного напрямку і реверсивне
робота постійна і з періодичними зупинками
обертання валів в будь-яку сторону без переваги
зовнішнє середовище - неагресивне, вибухобезпечне
експлуатація в макрокліматичних районах з помірним кліматом (виконання У), категорією розміщення 1-4 за ГОСТ 15150-69.

Характеристики

Основні

Модель

Ч-125

ККД, %

93-66

Крутний момент, Н*м

850-650

Діаметр з'єднувальний, мм

125

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80

Варіанти збирання редукторів Ч-125 (вид зверху, черв'як під колесом)

Схема складання редукторів Ч-125

Варіанти розташування черв'ячної пари в редукторах Ч-125(вид збоку)

Схема складання редукторів Ч-125

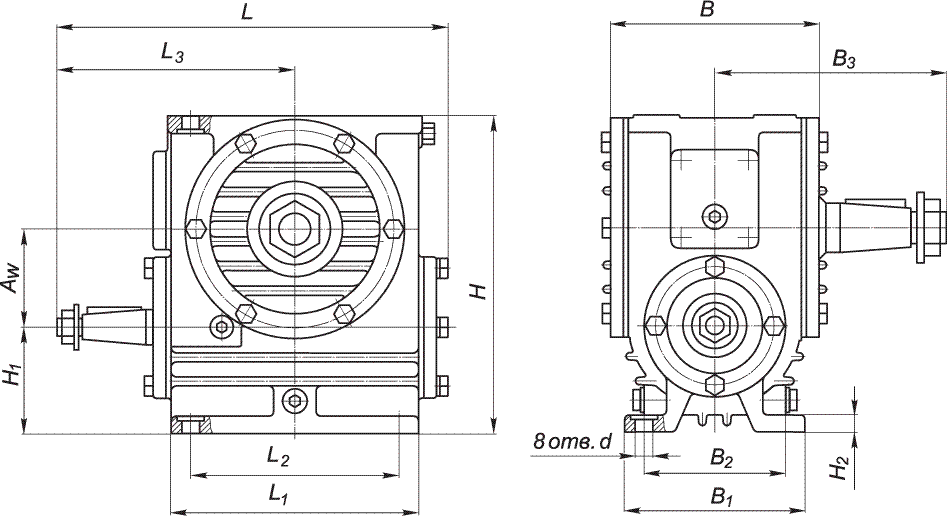

Схема габаритних розмірів редуктора Ч-125

Габаритні розміри редуктора Ч-125

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	В	В1	B2	В3	H	Н1	Н2	L	L1	L2	L3	d
Ч-125	125	243	230	190	230	396	111	22	437	275	230	261	19

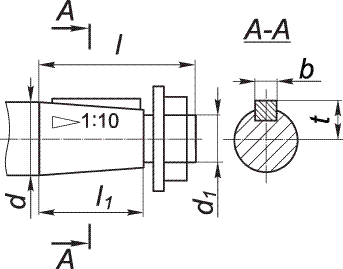

Розміри швидкохідного валу редуктора Ч-125

Габаритні розміри редуктора Ч-125

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал
	d	d1	l	l1	b	t
Ч-125	32	M20x1,5	80	58	6	17,05

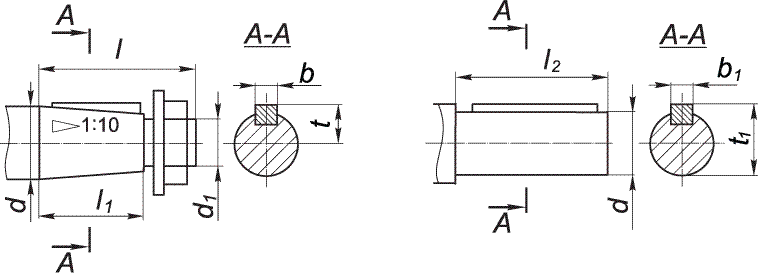

Розміри тихохідного валу редуктора Ч-125

Габаритні розміри редуктора Ч-125

Модель редуктора	Приєднувальні розміри, мм
	Тихохідний вал
	d	d1	l	l1	l2	b	t	b1	t1
Ч-125	55	М36х3,0	110	82	110	14	28,95	16	59

Розміри порожнистих валів редуктора Ч-125 (2 варіанта)

Габаритні розміри редуктора Ч-125

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
Ч-125	60	40	230	110	12	43,3	55x2,5хН8
