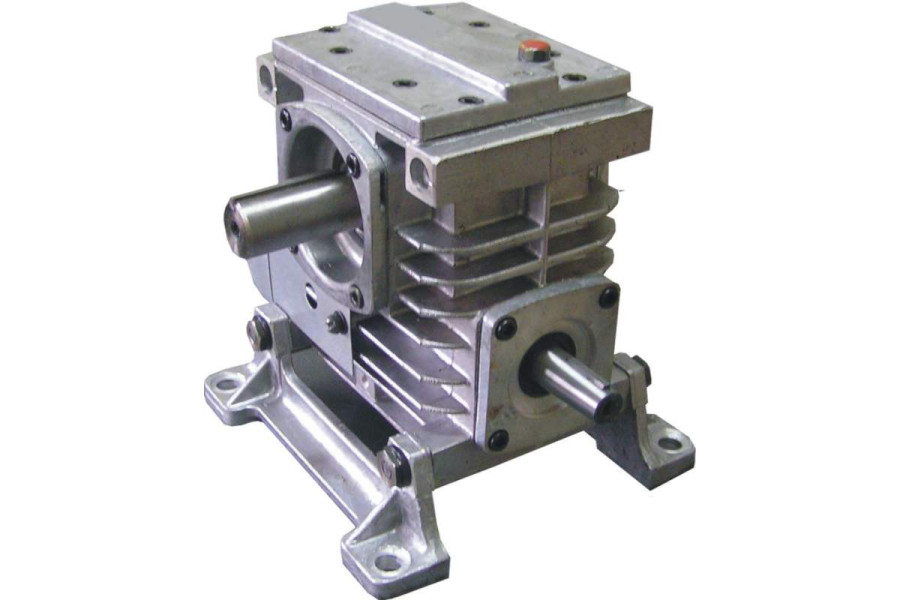

Редуктор Ч-100

Name: Редуктор Ч-100
Brand: ГОСТ

Черв'ячний одноступінчатий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31763

договірна

Редуктор черв'ячний одноступінчатий Ч-100: номінальний крутний момент на вихідному валу: 488-355 Н*м; міжосьова відстань: 100 мм.

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор Ч-100

Опис

Призначення редуктора Ч-100

Редуктор черв'ячний одноступінчатий Ч-100 універсальний загального призначення використовується для зменшення частоти обертання з одночасним збільшенням крутного моменту.

Черв'ячний редуктор Ч виготовляється з лапами, відлитими спільно в корпусом, і дозволяє робити монтаж та експлуатацію з будь-яким розташуванням черв'ячної пари, а саме:

черв'ячний вал під колесом
черв'ячний вал над колесом
черв'ячний вал або вал колеса вертикальні при кріпленні редактора до бічної вертикальної стінки або кронштейну. Кронштейни виготовляються замовником - споживачем.

Технічні характеристики редуктора Ч-100

Редуктор допускає застосування в наступних умовах:

навантаження постійне і змінне, одного напрямку і реверсивне
робота постійна і з періодичними зупинками
обертання валів в будь-яку сторону без переваги
зовнішнє середовище - неагресивне, вибухобезпечне
експлуатація в макрокліматичних районах з помірним кліматом (виконання У), категорією розміщення 1-4 за ГОСТ 15150-69.

Характеристики

Основні

Модель

Ч-100

ККД, %

92-65

Крутний момент, Н*м

488-355

Діаметр з'єднувальний, мм

100

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80

Варіанти збирання редукторів Ч-100 (вид зверху, черв'як під колесом)

Схема складання редукторів Ч-100

Варіанти розташування черв'ячної пари в редукторах Ч-100(вид збоку)

Схема складання редукторів Ч-100

Схема габаритних розмірів редуктора Ч-100

Габаритні розміри редуктора Ч-100

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	В	В1	B2	В3	H	Н1	Н2	L	L1	L2	L3	d
Ч-100	100	194	175	140	225	312	100	18	373	240	200	225	19

Розміри швидкохідного валу редуктора Ч-100

Габаритні розміри редуктора Ч-100

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал
	d	d1	l	l1	b	t
Ч-100	32	M20x1,5	80	58	6	17,05

Розміри тихохідного валу редуктора Ч-100

Габаритні розміри редуктора Ч-100

Модель редуктора	Приєднувальні розміри, мм
	Тихохідний вал
	d	d1	l	l1	l2	b	t	b1	t1
Ч-100	45	М30х2,0	110	82	90	12	23,45	14	48,5

Розміри порожнистих валів редуктора Ч-100 (2 варіанта)

Габаритні розміри редуктора Ч-100

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
Ч-100	46	35	205	90	10	38,3	45x2,0хН8
