Циліндричний двохступеневий редуктор Редуктор ЦДН-710

Name: Редуктор ЦДН-710
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31688

договірна

Редуктор циліндричний двоступеневий ЦДН-710: номінальний крутний момент на вихідному валу: 100000 Н*м; міжосьова відстань: 710 мм.

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Редуктор ЦДН-630 -

Каталог

Редуктор ЦДН-710

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний двоступінчастий ЦДН-710 застосовується в приводах важконавантажених стрічкових конвеєрів сипучих і крупнокускових вантажів. Можливе використання редукторів цього типу в приводах інших машин з подібними умовами роботи. Служить для передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора ЦДН-710

Редуктор горизонтальний двоступеневий ЦДН-710 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження. У конструкції редуктора застосовується зачеплення Новікова.

обертання валів в обидві сторони
навантаження постійне знакозмінне
розташування редуктора горизонтальне опорною площиною вниз
кліматичні виконання за ГОСТ 15150: У і Т (для категорії розміщення 1-3), УХЛ і О (для категорій розміщення 4).

Характеристики

Основні

Модель

ЦДН-710

Об./хв

1500

ККД, %

Маса, кг

4540

Крутний момент, Н*м

100000

Діаметр з'єднувальний, мм

710

Неважлива характеристика, що настроюється 1

80000

Передавальне відношення

8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50

Схема складання редукторів ЦДН-710

Схема складання редукторів ЦДН-710

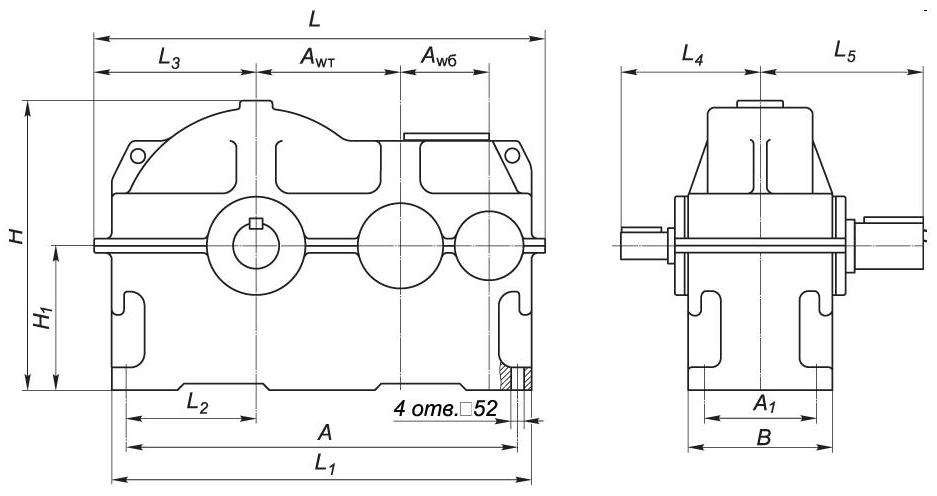

Схема габаритних розмірів редуктора ЦДН-710

Габаритні розміри редуктора ЦДН-710

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
	AwТ	AwБ	А	А1	B	H	H1	L	L1	L2	L3	L4		L5
												i=8-25	i=28-50
ЦДН-710	7100	450	2010	600	740	1390	710	2175	2160	660	742	660	620	870

Розміри циліндричних валів редуктора ЦДН-710

Габаритні розміри редуктора ЦДН-710

Модель редуктора		Приєднувальні розміри, мм
		Швидкохідний вал				Тихохідний вал
		d	l	b	t	d	l	b	t
ЦДН-710	i=8-25	125	210	32	132	250	410	56	262
	i=28-50	100	170	28	106
