Редуктор триступеневий циліндричний вертикальний крановий Ц3ВК-100: номінальний крутний момент на вихідному валу: 250 Н*м; мінімальна потужність, що передається: 0.9 кВт; міжосьова відстань тихохідної ступені: 100 мм.

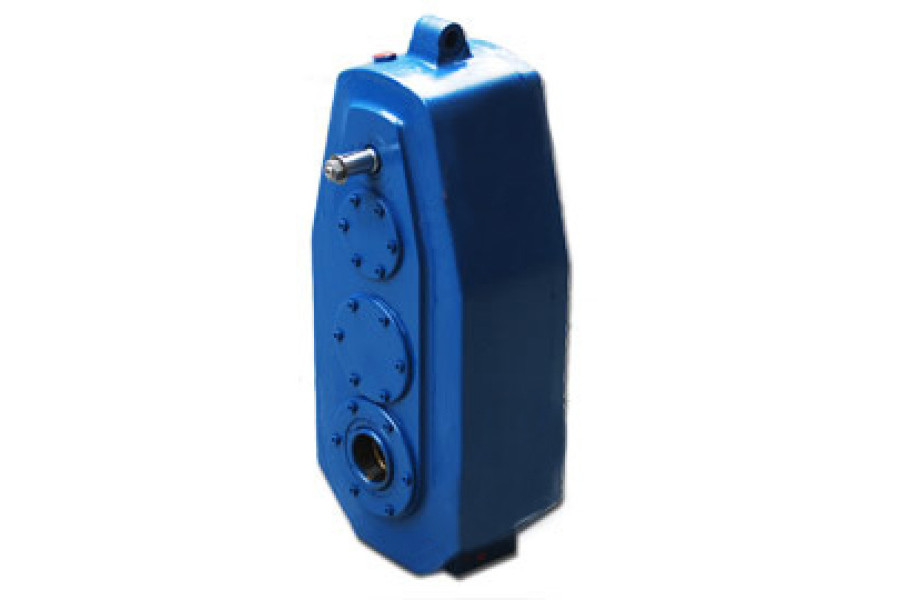

Редуктор Ц3ВК-100
Циліндричний триступеневий вертикальний крановий редуктор



Призначення редуктора Ц3ВК-100
Редуктор триступеневий циліндричний крановий Ц3ВК-100 з вертикальним розташуванням швидкохідного, тихохідного та проміжного валів відносно один одного, призначений для підвищення крутного моменту і зменшення частоти обертання великої кількості механізмів і машин. Спеціальний крановий циліндричний триступеневий редуктор Ц3ВК призначений для експлуатації у вертикальному і похилому положенні в приводах механізмів пересування кранів та кранових візків.
У всіх варіантах збирання редуктори виконані з порожнистим тихохідним вихідним валом.
Технічні характеристики кранового редуктора Ц3ВК-100
- обертання валів в обидві сторони
- навантаження постійне і змінне одного напрямку і реверсивне
- робота з періодичними зупинками (повторно-короткочасний режим), тривалість безупинної роботи не більше 30 хв.
- максимальна частота обертання швидкохідного вала 1500 об / хв
- атмосфера типів I і II при запиленості повітря не більше 10 мг/м3
- експлуатація в районах з помірним (У), сухим і вологим тропічним (Т) кліматом, категорії розміщення 2,3,4
Схема складання редукторів Ц3ВК-100
Схема габаритних розмірів редуктора Ц3ВК-100
Модель ел.двигуна |
Габаритні та приєднувальні розміри, мм | |||||||||||||||
a1 | a2 | a3 | A | B | C | C1 | C2 | D3 | L | L1 | L2 | L3 | L4 | N | N1 | |
Ц3ВК-100 | 80 | 100 | 100 | 174 | 40 | 231 | 85 | 297 | 18 | 531 | 118 | 113 | 23 | 170 | 200 | 135 |
