Редуктор Ц2-750

Name: Редуктор Ц2-750
Brand: ГОСТ

Циліндричний двохступеневий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31677

договірна

Редуктор циліндричний двоступеневий Ц2-750: номінальний крутний момент на вихідному валу: 23000 Н*м; міжосьова відстань: 750 мм.

Об./хв:1500

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Редуктор Ц2-750

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний двоступінчастий вузький Ц2-750 використовуються в конструкціях приводів вантажних та інших загальнопромислових машин. Редуктор Ц2 служить для зниження частоти обертання з метою підвищення крутного моменту і передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора Ц2-750

Редуктор горизонтальний двоступеневий Ц2-750 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

обертання валів в обидві сторони
частота обертання вхідного вала циліндричних редукторів не повинна бути більше 1500 об/хв
неагресивне середовище, помірна запиленість повітря і вологість
кліматичне виконання по ГОСТу 15150: У і Т для категорій розміщення 2,3.

Характеристики

Основні

Модель

Ц2-750

Об./хв

1500

ККД, %

Маса, кг

1650

Крутний момент, Н*м

23000

Діаметр з'єднувальний, мм

750

Неважлива характеристика, що настроюється 1

32000

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50

Схема складання редукторів Ц2-750

Схема складання редукторів Ц2-750

Схема габаритних розмірів редуктора Ц2-750

Габаритні розміри редуктора Ц2-750

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwБ	А	А1	B	H	H1	h	h1	L	L1	L2	L3	L4	L5	d	n
Ц2-750	450	300	900	560	650	783	355	40	100	1455	1040	225	494	570	645	46	8

Розміри конічного вала редуктора Ц2-750

Габаритні розміри редуктора Ц2-750

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал						Тихохідний вал
	d	d1	l	l1	b	t	d	d1	l	l1	b	t
Ц2-750	80	M56x4,0	170	130	20	41,25	170	M125x4,0	300	240	40	88

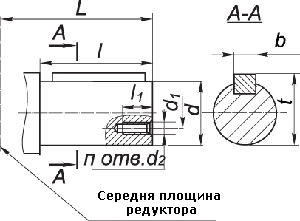

Розміри циліндричного вала редуктора Ц2-750

Габаритні розміри редуктора Ц2-750

Модель редуктора	Приєднувальні розміри, мм
	Тихохідний вал
	d	d1	d2	l	l1	b	t	n	L
Ц2-750	170s6	105	M16	240	26	40	184	3	595

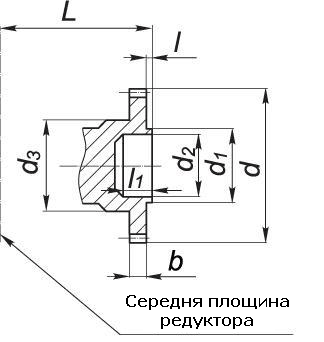

Розміри тихохідного валу у вигляді зубчастої напівмуфти редуктора Ц2-750

Габаритні розміри редуктора Ц2-750

Модель редуктора	Приєднувальні розміри, мм							Зачеплення
Модель редуктора	b	d	d1	d2	L	l	l1	m	z
Ц2-750	60	504	200F8	290	480	20	90	12	40
