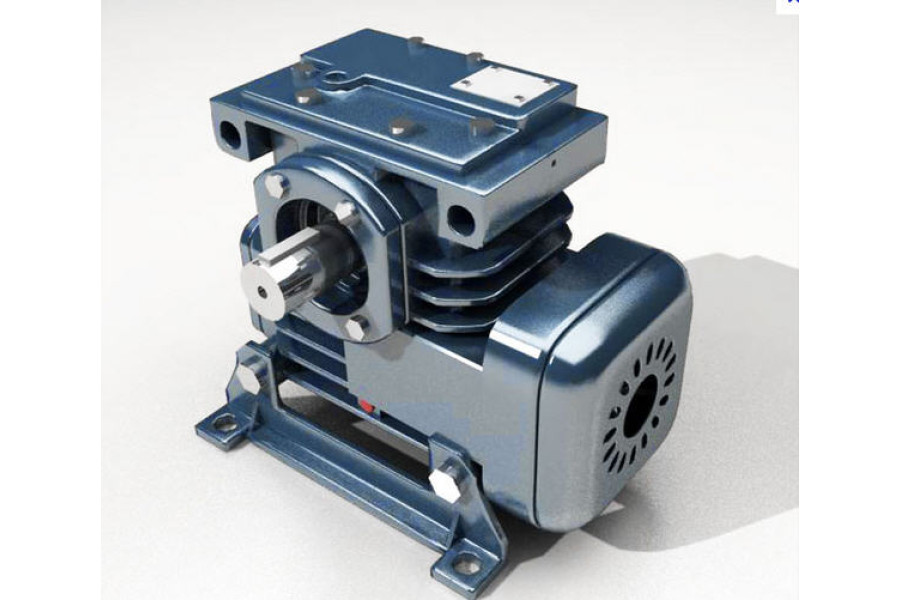

Редуктор 2Ч-80

Name: Редуктор 2Ч-80
Brand: ГОСТ

Черв'ячний одноступінчатий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31768

договірна

Редуктор черв'ячний одноступінчатий 2Ч-80: номінальний крутний момент на вихідному валу: 230-180 Н*м; міжосьова відстань: 80 мм.

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор 2Ч-80

Опис

Призначення редуктора 2Ч-80

Редуктор черв'ячний одноступінчатий 2Ч-80 універсальний загального призначення використовується для зменшення частоти обертання з одночасним збільшенням крутного моменту.

Черв'ячний редуктор 2Ч виготовляється з лапами, відлитими спільно в корпусом, і дозволяє робити монтаж та експлуатацію з будь-яким розташуванням черв'ячної пари, а саме:

черв'ячний вал під колесом
черв'ячний вал над колесом
черв'ячний вал або вал колеса вертикальні при кріпленні редактора до бічної вертикальної стінки або кронштейну. Кронштейни виготовляються замовником - споживачем.

Технічні характеристики редуктора 2Ч-80

Редуктор допускає застосування в наступних умовах:

навантаження постійне і змінне, одного напрямку і реверсивне
робота постійна і з періодичними зупинками
обертання валів в будь-яку сторону без переваги
зовнішнє середовище - неагресивне, вибухобезпечне
експлуатація в макрокліматичних районах з помірним кліматом (виконання У), категорією розміщення 1-4 за ГОСТ 15150-69.

Характеристики

Основні

Модель

2Ч-80

ККД, %

90-61

Крутний момент, Н*м

230-180

Діаметр з'єднувальний, мм

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80

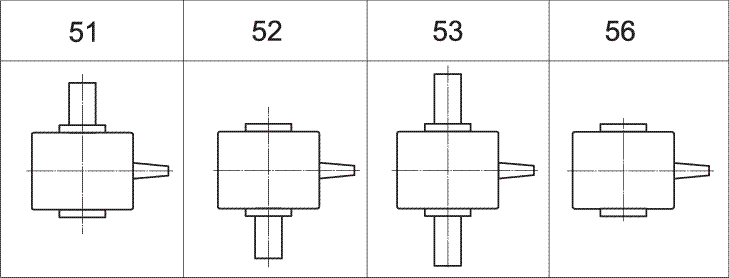

Варіанти збирання редукторів 2Ч-80 (вид зверху, черв'як під колесом)

Схема складання редукторів 2Ч-80

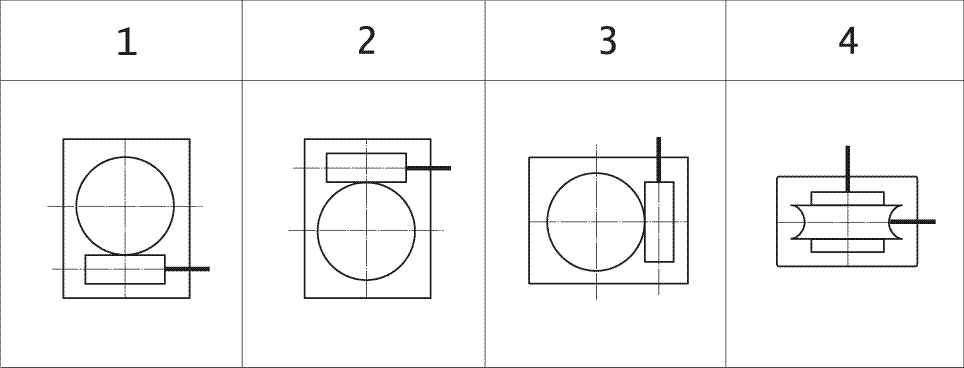

Варіанти розташування черв'ячної пари в редукторах 2Ч-80(вид збоку)

Схема складання редукторів 2Ч-80

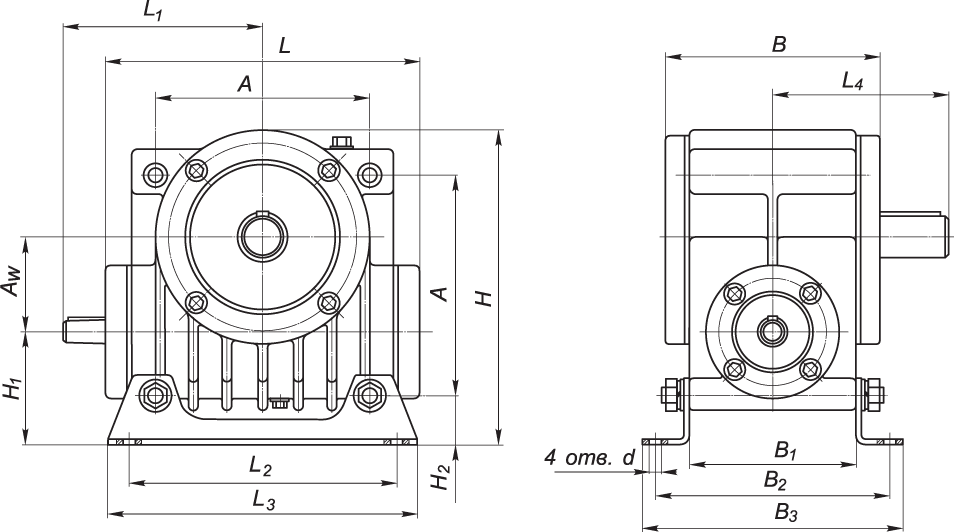

Схема габаритних розмірів редуктора 2Ч-80

Габаритні розміри редуктора 2Ч-80

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	А	В	В1	B2	В3	H	Н1	Н2	L	L1	L2	L3	L4	d
2Ч-80	80	180	165	140	185	212	267	92	42	238	160	225	260	145	15

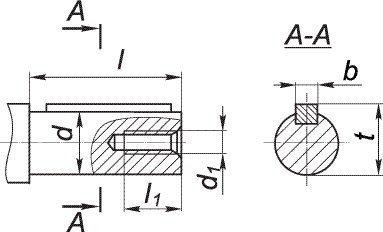

Розміри швидкохідного валу редуктора 2Ч-80

Габаритні розміри редуктора 2Ч-80

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал
	d	d1	l	l1	b	t
2Ч-80	25	M8	42	20	5	13,45

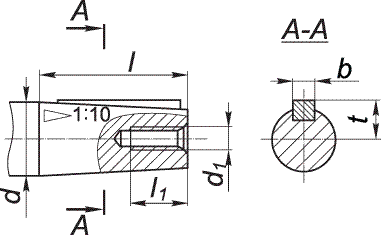

Розміри тихохідного валу редуктора 2Ч-80

Габаритні розміри редуктора 2Ч-80

Модель редуктора	Приєднувальні розміри, мм
	Тихохідний вал
	d	d1	l	l1	b	t
2Ч-80	35k6	М8	80	20	10	38

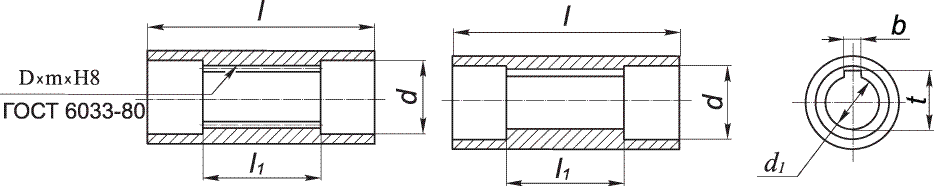

Розміри порожнистих валів редуктора 2Ч-80 (2 варіанта)

Габаритні розміри редуктора 2Ч-80

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
2Ч-80	41	35	116	66	10	38,3	40x1,5хН8
