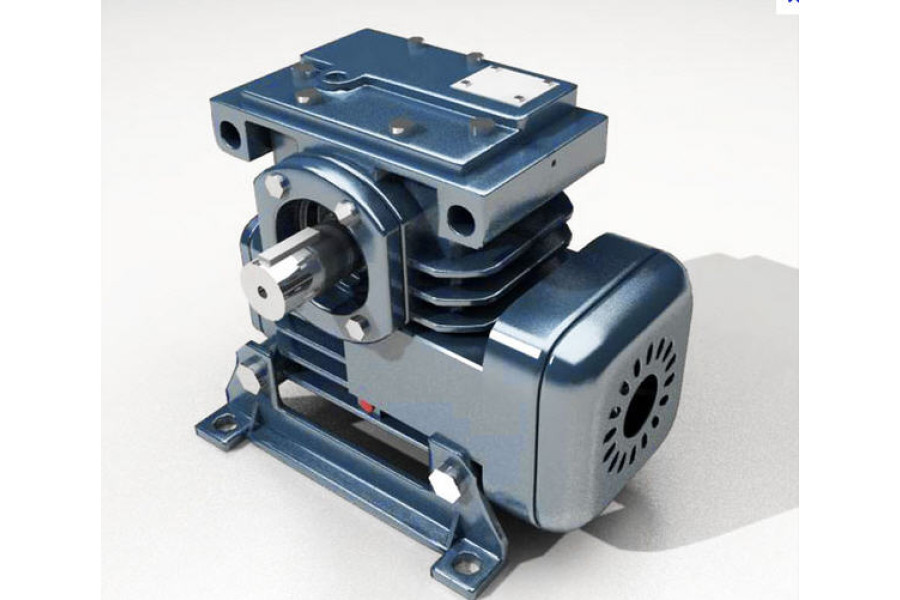

Черв'ячний одноступінчатий редуктор Редуктор 2Ч-63

Name: Редуктор 2Ч-63
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31767

договірна

Редуктор черв'ячний одноступінчатий 2Ч-63: номінальний крутний момент на вихідному валу: 120-90 Н*м; міжосьова відстань: 63 мм.

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор 2Ч-63

Опис

Призначення редуктора 2Ч-63

Редуктор черв'ячний одноступінчатий 2Ч-63 універсальний загального призначення використовується для зменшення частоти обертання з одночасним збільшенням крутного моменту.

Черв'ячний редуктор 2Ч виготовляється з лапами, відлитими спільно в корпусом, і дозволяє робити монтаж та експлуатацію з будь-яким розташуванням черв'ячної пари, а саме:

черв'ячний вал під колесом
черв'ячний вал над колесом
черв'ячний вал або вал колеса вертикальні при кріпленні редактора до бічної вертикальної стінки або кронштейну. Кронштейни виготовляються замовником - споживачем.

Технічні характеристики редуктора 2Ч-63

Редуктор допускає застосування в наступних умовах:

навантаження постійне і змінне, одного напрямку і реверсивне
робота постійна і з періодичними зупинками
обертання валів в будь-яку сторону без переваги
зовнішнє середовище - неагресивне, вибухобезпечне
експлуатація в макрокліматичних районах з помірним кліматом (виконання У), категорією розміщення 1-4 за ГОСТ 15150-69.

Характеристики

Основні

Модель

2Ч-63

ККД, %

89-60

Крутний момент, Н*м

120-90

Діаметр з'єднувальний, мм

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80

Варіанти збирання редукторів 2Ч-63 (вид зверху, черв'як під колесом)

Схема складання редукторів 2Ч-63

Варіанти розташування черв'ячної пари в редукторах 2Ч-63(вид збоку)

Схема складання редукторів 2Ч-63

Схема габаритних розмірів редуктора 2Ч-63

Габаритні розміри редуктора 2Ч-63

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	А	В	В1	B2	В3	H	Н1	Н2	L	L1	L2	L3	L4	d
2Ч-63	63	150	145	125	165	197	232	82	40	200	135	180	220	120	13

Розміри швидкохідного валу редуктора 2Ч-63

Габаритні розміри редуктора 2Ч-63

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал
	d	d1	l	l1	b	t
2Ч-63	22	M8	36	20	4	11,6

Розміри тихохідного валу редуктора 2Ч-63

Габаритні розміри редуктора 2Ч-63

Модель редуктора	Приєднувальні розміри, мм
	Тихохідний вал
	d	d1	l	l1	b	t
2Ч-63	28k6	М8	60	20	8	31

Розміри порожнистих валів редуктора 2Ч-63 (2 варіанта)

Габаритні розміри редуктора 2Ч-63

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
2Ч-63	33	28	108	68	8	31,1	32x1,5хН8
