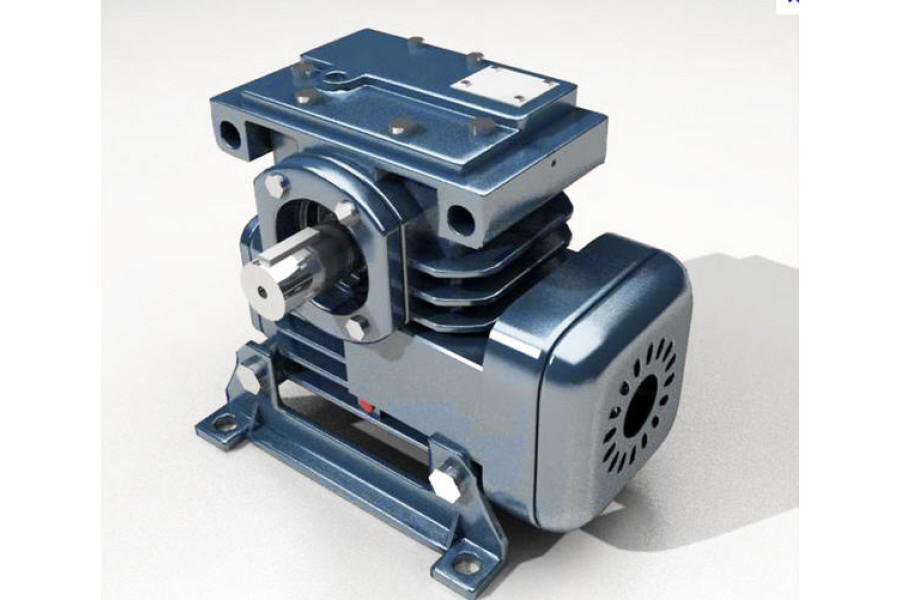

Редуктор 2Ч-40

Name: Редуктор 2Ч-40
Brand: ГОСТ

Черв'ячний одноступінчатий редуктор

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Питання0

Популярний

Є в наявності

Код товару: ID31766

договірна

Редуктор черв'ячний одноступінчатий 2Ч-40: номінальний крутний момент на вихідному валу: 32-20 Н*м; міжосьова відстань: 40 мм.

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

Самовивіз

Редуктор 2Ч-40

Опис

Призначення редуктора 2Ч-40

Редуктор черв'ячний одноступінчатий 2Ч-40 універсальний загального призначення використовується для зменшення частоти обертання з одночасним збільшенням крутного моменту.

Черв'ячний редуктор 2Ч виготовляється з лапами, відлитими спільно в корпусом, і дозволяє робити монтаж та експлуатацію з будь-яким розташуванням черв'ячної пари, а саме:

черв'ячний вал під колесом
черв'ячний вал над колесом
черв'ячний вал або вал колеса вертикальні при кріпленні редактора до бічної вертикальної стінки або кронштейну. Кронштейни виготовляються замовником - споживачем.

Технічні характеристики редуктора 2Ч-40

Редуктор допускає застосування в наступних умовах:

навантаження постійне і змінне, одного напрямку і реверсивне
робота постійна і з періодичними зупинками
обертання валів в будь-яку сторону без переваги
зовнішнє середовище - неагресивне, вибухобезпечне
експлуатація в макрокліматичних районах з помірним кліматом (виконання У), категорією розміщення 1-4 за ГОСТ 15150-69.

Характеристики

Основні

Модель

2Ч-40

ККД, %

87-53

Крутний момент, Н*м

32-20

Діаметр з'єднувальний, мм

Передавальне відношення

8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80

Варіанти збирання редукторів 2Ч-40 (вид зверху, черв'як під колесом)

Схема складання редукторів 2Ч-40

Варіанти розташування черв'ячної пари в редукторах 2Ч-40(вид збоку)

Схема складання редукторів 2Ч-40

Схема габаритних розмірів редуктора 2Ч-40

Габаритні розміри редуктора 2Ч-40

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	Aw	А	В	В1	B2	В3	H	Н1	Н2	L	L1	L2	L3	L4	d
2Ч-40	40	105	120	100	140	164	180	72	37	160	100	150	180	100	13

Розміри швидкохідного валу редуктора 2Ч-40

Габаритні розміри редуктора 2Ч-40

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал
	d	d1	l	l1	b	t
2Ч-40	16	M5	28	15	3	8,5

Розміри тихохідного валу редуктора 2Ч-40

Габаритні розміри редуктора 2Ч-40

Модель редуктора	Приєднувальні розміри, мм
	Тихохідний вал
	d	d1	l	l1	b	t
2Ч-40	18k6	М5	40	15	6	20,5

Розміри порожнистих валів редуктора 2Ч-40 (2 варіанта)

Габаритні розміри редуктора 2Ч-40

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d1	l	l1	b	t	D х m х H8
2Ч-40	23	18	112	72	6	20,8	22x1,5хН8
