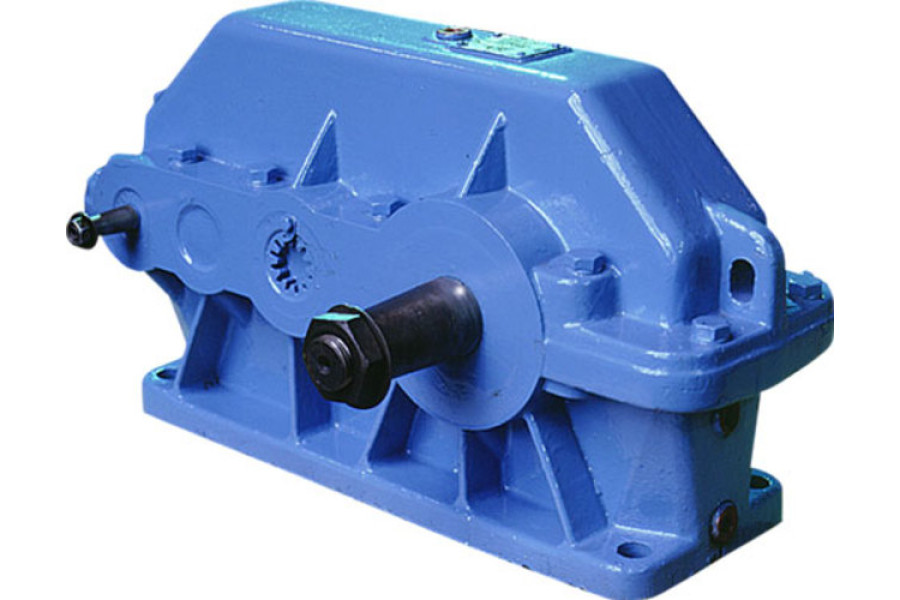

Циліндричний триступеневий редуктор Редуктор 1Ц3У-355

Name: Редуктор 1Ц3У-355
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31697

договірна

Редуктор циліндричний триступеневий 1Ц3У-355: номінальний крутний момент на вихідному валу: 14000 Н*м; міжосьова відстань: 355 мм.

Об./хв:1800

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор 1Ц3У-355

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний двоступеневий 1Ц3У-355 використовуються в конструкціях приводів загальнопромислових машин. Редуктор 1Ц3У служить для зміни крутних моментів і частот обертання при передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора 1Ц3У-355

Редуктор горизонтальний двоступеневий 1Ц3У-355 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

навантаження постійне і змінне одного напрямку або з періодичним реверсом
робота тривала або з періодичними зупинками
обертання валів в будь-яку сторону без переваги
частота обертання вхідного вала циліндричних редукторів не повинна перевищувати 1800 об/хв
атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/куб.м
кліматичні виконання за ГОСТ 15150: У і Т (для категорії розміщення 1-3), УХЛ і О (для категорій розміщення 4).

Характеристики

Основні

Модель

1Ц3У-355

Об./хв

1800

ККД, %

Маса, кг

760

Крутний момент, Н*м

14000

Діаметр з'єднувальний, мм

355

Неважлива характеристика, що настроюється 1

1400/40000/50000

Передавальне відношення

31,5; 40; 50; 63; 80; 100; 125; 160; 200

Схема складання редукторів 1Ц3У-355

Схема складання редукторів 1Ц3У-355

Схема габаритних розмірів редуктора 1Ц3У-355

Габаритні розміри редуктора 1Ц3У-355

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwП	AwБ	В	B1	B2	H	H1	h	L	L1	L2	L3	L4	L5	d
1Ц3У-355	355	225	140	435	280	360	740	375	35	1260	475	250	400	290	440	28

Розмір циліндричного вала редуктора 1Ц3У-355

Габаритні розміри редуктора 1Ц3У-355

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал				Тихохідний вал
	d	l	b	t	d	l	b	t
1Ц3У-355	35k6	80	10	38	125m6	210	32	132

Розміри тихохідного вала у вигляді зубчатої полумуфти редуктора 1Ц3У-355

Габаритні розміри редуктора 1Ц3У-355

Модель редуктора	Приєднувальні розміри, мм								Зачеплення
Модель редуктора	b	d	d1	d2	d3	L	l	l1	m	z
1Ц3У-355	35	294	130	110F8	140	310	12,5	65	7	40

Розміри тихохідного валу для приэднання приборыв управлыння редуктора 1Ц3У-355

Габаритні розміри редуктора 1Ц3У-355

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d	d1	d2	d3	L
1Ц3У-355	5	125h9	75h9	55	M8x20	235
