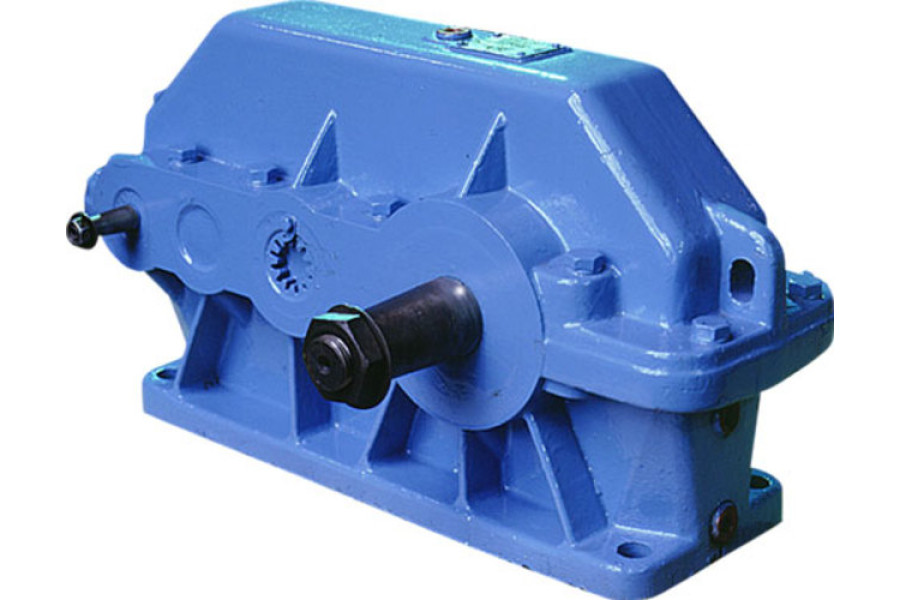

Циліндричний триступеневий редуктор Редуктор 1Ц3У-315

Name: Редуктор 1Ц3У-315
Brand: ГОСТ

Виробник: ГОСТ

Все про товар

Опис

Характеристики

Аеродинамічні характеристики

Габаритні розміри

Відгуки 0

Популярний

Є в наявності

Код товару: ID31696

договірна

Редуктор циліндричний триступеневий 1Ц3У-315: номінальний крутний момент на вихідному валу: 10000 Н*м; міжосьова відстань: 315 мм.

Об./хв:1800

Доставка

Нова Пошта

Делівері (економія 10 % від вартості доставки)

SAT

Самовивіз

Оплата

Способи оплати

Ми працюємо за безготівковим розрахунком, забезпечуючи повну прозорість та офіційне оформлення кожної операції.

Як оплатити

Одразу після оформлення замовлення менеджер КВЗ надішле вам рахунок-фактуру. Ви можете провести оплату:

Для юридичних осіб та ФОП: з розрахункового рахунку вашої компанії.

Для фізичних осіб: через будь-який банківський додаток за реквізитами (IBAN).

Індивідуальні умови

Ми цінуємо наших партнерів і готові обговорити персональні варіанти оплати у випадках, що потребують особливого підходу. Зв'яжіться з нами, щоб знайти оптимальне рішення.

Інші моделі:

Каталог

Редуктор 1Ц3У-315

Опис

Призначення редуктора [option values.65.value]

Редуктор циліндричний двоступеневий 1Ц3У-315 використовуються в конструкціях приводів загальнопромислових машин. Редуктор 1Ц3У служить для зміни крутних моментів і частот обертання при передачі обертального руху між співвісними або паралельними валами. Істотною перевагою таких механізмів є досить високий ККД і довговічність.

Технічні характеристики редуктора 1Ц3У-315

Редуктор горизонтальний двоступеневий 1Ц3У-315 в основному використовується в механізмах, де діє повторно-короткочасний режим навантаження.

навантаження постійне і змінне одного напрямку або з періодичним реверсом
робота тривала або з періодичними зупинками
обертання валів в будь-яку сторону без переваги
частота обертання вхідного вала циліндричних редукторів не повинна перевищувати 1800 об/хв
атмосфера типів I і II по ГОСТ 15150 при запиленості повітря не більше 10 мг/куб.м
кліматичні виконання за ГОСТ 15150: У і Т (для категорії розміщення 1-3), УХЛ і О (для категорій розміщення 4).

Характеристики

Основні

Модель

1Ц3У-315

Об./хв

1800

ККД, %

Маса, кг

580

Крутний момент, Н*м

10000

Діаметр з'єднувальний, мм

315

Неважлива характеристика, що настроюється 1

1120/31500/40000

Передавальне відношення

31,5; 40; 50; 63; 80; 100; 125; 160; 200

Схема складання редукторів 1Ц3У-315

Схема складання редукторів 1Ц3У-315

Схема габаритних розмірів редуктора 1Ц3У-315

Габаритні розміри редуктора 1Ц3У-315

Модель ел.двигуна	Габаритні та приєднувальні розміри, мм
Модель ел.двигуна	AwТ	AwП	AwБ	В	B1	B2	H	H1	h	L	L1	L2	L3	L4	L5	d
1Ц3У-315	315	200	125	395	260	318	685	335	35	1135	415	215	360	270	420	28

Розмір циліндричного вала редуктора 1Ц3У-315

Габаритні розміри редуктора 1Ц3У-315

Модель редуктора	Приєднувальні розміри, мм
	Швидкохідний вал				Тихохідний вал
	d	l	b	t	d	l	b	t
1Ц3У-315	30k6	80	8	33	110m6	210	28	116

Розміри тихохідного вала у вигляді зубчатої полумуфти редуктора 1Ц3У-315

Габаритні розміри редуктора 1Ц3У-315

Модель редуктора	Приєднувальні розміри, мм								Зачеплення
Модель редуктора	b	d	d1	d2	d3	L	l	l1	m	z
1Ц3У-315	30	252	130	110F8	140	275	10	60	6	40

Розміри тихохідного валу для приэднання приборыв управлыння редуктора 1Ц3У-315

Габаритні розміри редуктора 1Ц3У-315

Модель редуктора	Приєднувальні розміри, мм
Модель редуктора	b	d	d1	d2	d3	L
1Ц3У-315	5	110h9	75h9	55	M8x20	200
